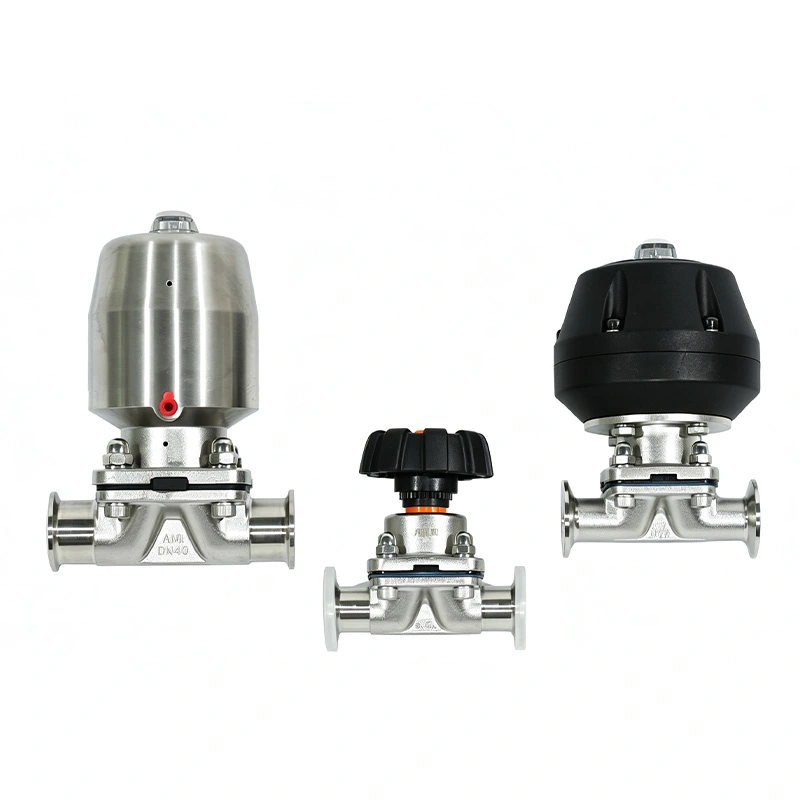

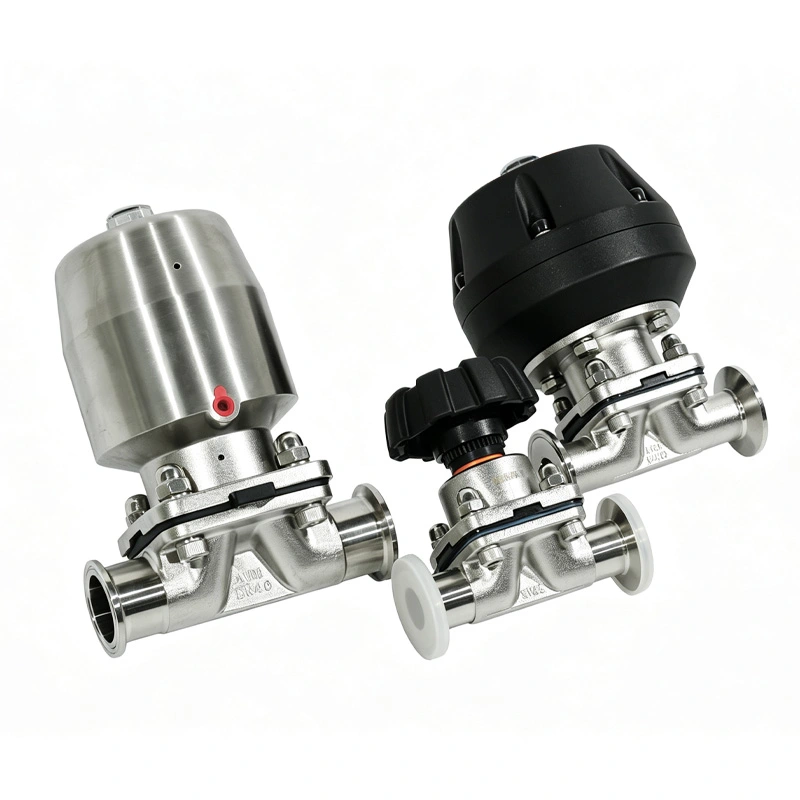

Sanitär manuell pneumatisk manövrerad membranventil

Denna unika struktur förhindrar effektivt externt läckage, minskar föroreningsrisker och skyddar inre driftdelar från frätande media. Med utmärkt tätningsprestanda, släta invändiga ytor och flexibel driftsalternativ, AVM Sanitary Manual pneumatisk manövrerad membranventil ger en pålitlig lösning för applikationer som kräver höga hygienstandarder, processsäkerhet och långsiktig driftstabilitet.

Hygienisk diafragmaisoleringsteknik

Den största fördelen med AVM sanitetsmembranventil är dess kompletta mediaisoleringsstruktur. Det flexibla diafragma fungerar som en barriär mellan processvätskan och de mekaniska driftskomponenterna, vilket säkerställer att produkten kommer endast i kontakt med den hygieniska ventilkroppen och membranets yta.

Jämfört med traditionella ventiler som använder packningstätningar, eliminerar membranstrukturen potentiella läckagepunkter orsakad av stamrörelser. Denna design förbättrar avsevärt föroreningskontroll och gör ventilen speciellt lämplig för steril bearbetning, hantering av frätande vätskor och applikationer som kräver strikt produktskydd.

Membranet skyddar också ställdonet, spindeln och motorhuven från direktkontakt med aggressiva kemikalier eller känsliga processvätskor, hjälper till att förlänga livslängden och minska underhållsfrekvensen.

Arbetsprincip

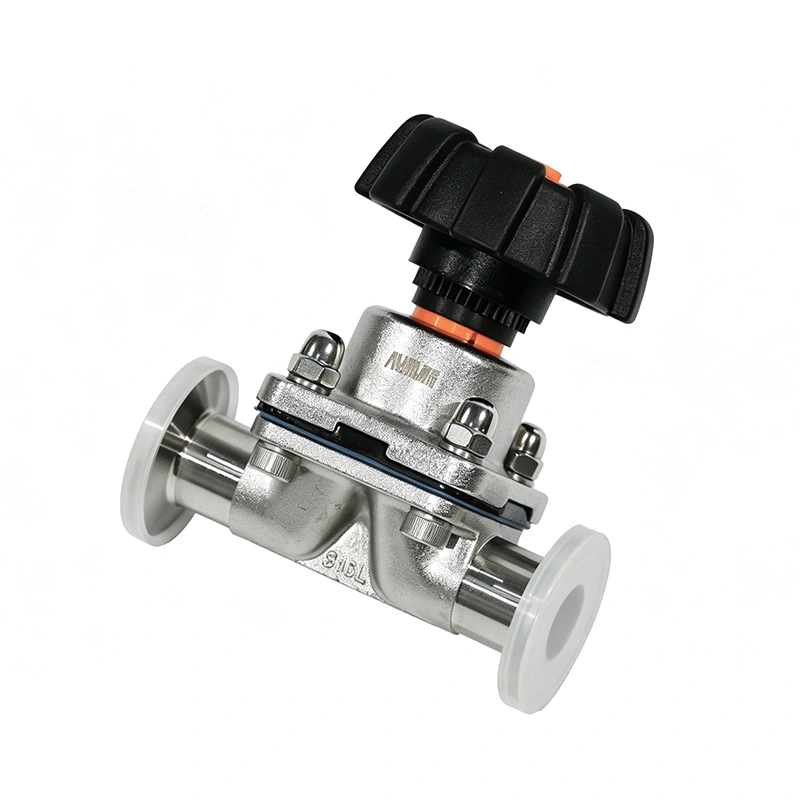

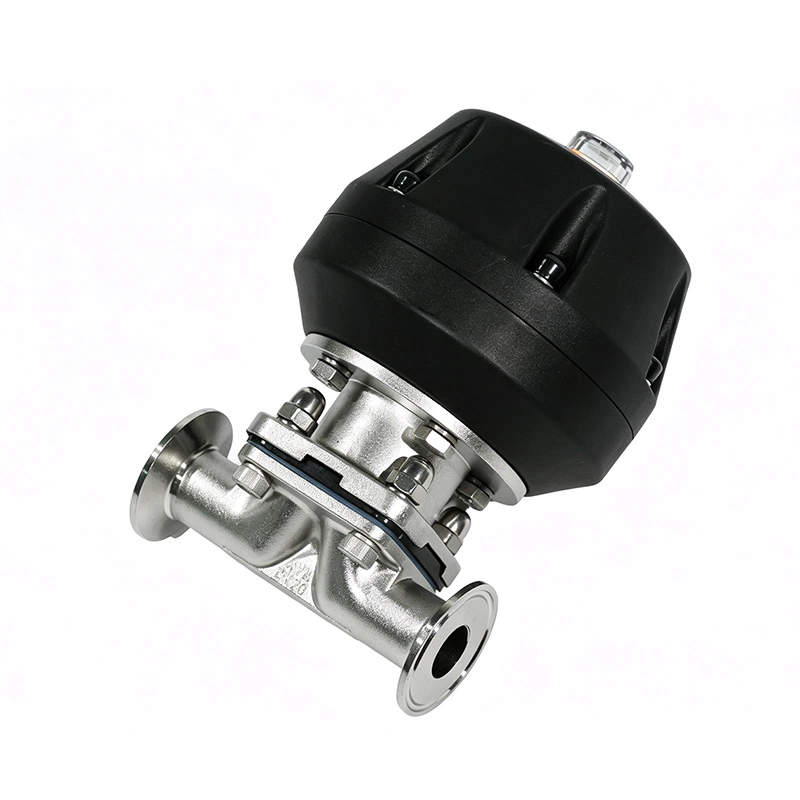

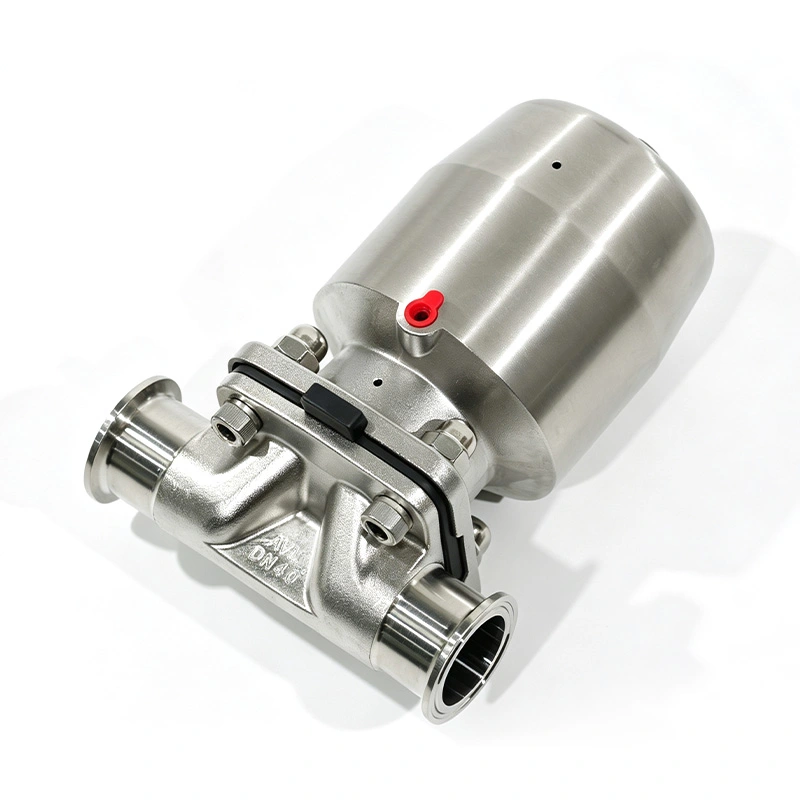

AVM Sanitary Manual pneumatiskt manövrerad membranventil fungerar genom vertikal rörelse av ett flexibelt membran styrs av manuell drift eller pneumatisk aktivering.

Under stängningsprocessen trycker ventilskaftet membranet nedåt tills det kommer i kontakt med ventilsätet. Den elastisk deformation av membranet skapar en pålitlig tätningsbarriär, stoppar vätskeflödet och förhindrar inre läckage.

Under öppning rör sig membranet uppåt bort från ventilsätet, vilket återställer flödespassagen och tillåter bearbeta media för att passera genom ventilen smidigt.

Eftersom processmediet förblir helt isolerat från manövermekanismen ger ventilen utmärkt korrosionsbeständighet, stabil tätningsprestanda och förbättrad hygien under hela dess livslängd.

Nyckelfunktioner och fördelar

Pålitlig avstängningsprestanda

Det flexibla membranet ger utmärkt tätningsförmåga utan att förlita sig på traditionella packningssystem. Den ventilen ger stabil avstängningsprestanda, hjälper till att förhindra internt läckage och säkerställer tillförlitlig drift i krävande applikationer för vätskebehandling.

Komplett processmediaseparation

Membranet skapar en fullständig isoleringsbarriär mellan processvätskan och ventilens manöverkomponenter. Detta förhindrar kontaminering, minskar korrosionsrisker och skyddar den mekaniska strukturen från aggressiva eller känsliga media.

Hygienisk design utan döda utrymmen

Den optimerade interna flödesvägen minimerar produktretentionsområden och minskar risken för förorening. Släta produktkontaktytor förenklar rengöringsprocedurer och stödjer CIP/SIP-kompatibel hygienisk bearbetning system.

Lågt tryckförlust flödesväg

Den raka ventilkonstruktionen ger effektivt vätskeflöde med minskad turbulens och tryckförlust. Detta hjälper till att förbättra överföringseffektiviteten och bibehålla stabil processprestanda.

Korrosionsbeständig konstruktion av rostfritt stål

Ventilen är tillverkad av högkvalitativt SS316L rostfritt stål och kan utrustas med olika membran material för att uppfylla olika krav på kemisk beständighet, temperatur och process.

Enkelt underhåll och minskad stilleståndstid

Den utbytbara membrandesignen tillåter underhållspersonal att byta ut tätningskomponenten utan att ändra komplett ventilmontering. Detta minskar underhållskostnaderna och förbättrar produktionseffektiviteten.

Flexibla automationsalternativ

Ventilen finns tillgänglig i manuella och pneumatiska konfigurationer. Valfria positionsåterkopplingsindikatorer, sensorer och explosionssäkra ställdon möjliggör integration med PLC, DCS och automatiserade processkontrollsystem.

Hygienisk design för GMP-tillverkning

AVM Sanitary Manual pneumatisk manövrerad membranventil är designad enligt hygieniska processprinciper och stöder GMP-orienterade produktionsmiljöer. FDA-kompatibla membranmaterial finns tillgängliga för att uppfylla strikta krav inom läkemedels-, livsmedels- och bioteknikindustrin.

Den sanitära strukturen hjälper tillverkarna att bibehålla produktens renhet, förenkla rengöringsvalideringen, minska föroreningsrisker och förbättra den övergripande processtillförlitligheten.

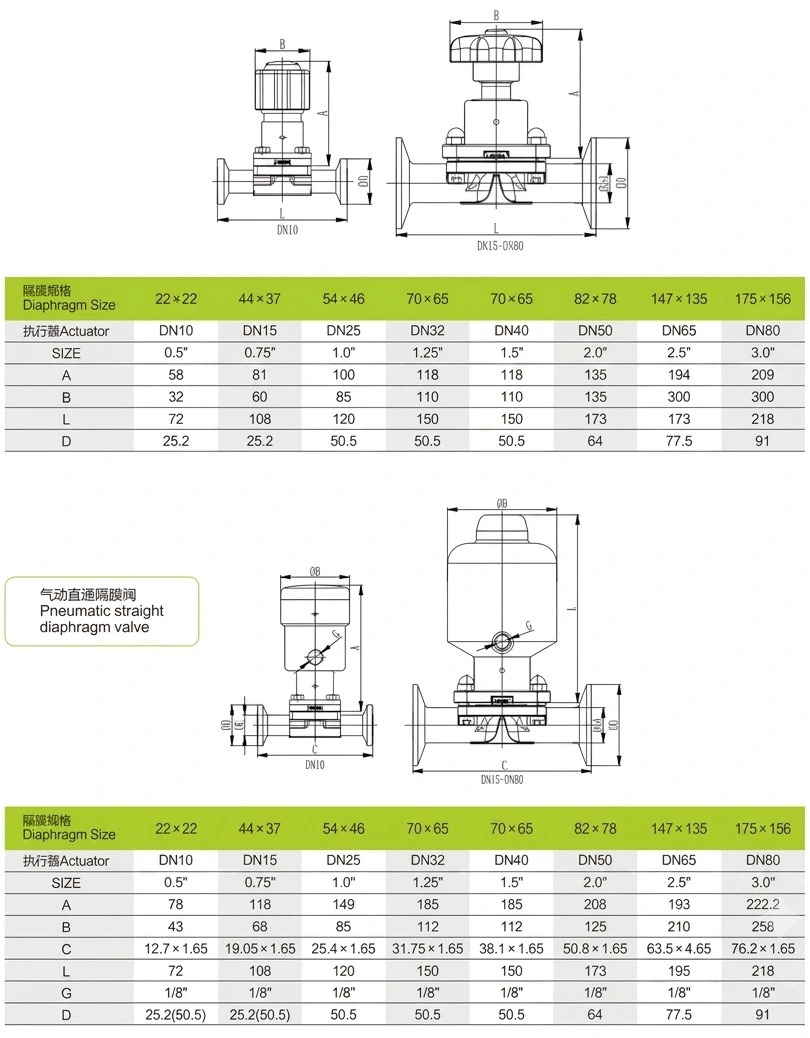

Tekniska specifikationer

Typiska applikationer

Läkemedelsindustrin

AVM sanitetsmembranventil används ofta i farmaceutiska vätskebearbetningssystem, inklusive renat vatten system, vatten för injektionssystem (WFI), API-behandlingslinjer, CIP/SIP-rengöringssystem och steril vätska överföra ansökningar. Membranisoleringsstrukturen förhindrar produktkontamination samtidigt som den skyddar inre komponenter från frätande farmaceutiska medier, vilket gör den lämplig för tillverkningsmiljöer med hög renhet.

Bioteknisk industri

Inom bioteknikproduktion ger ventilen tillförlitlig kontroll för fermenteringssystem, cellodlingsprocesser, steril vätskehantering och biofarmaceutisk processutrustning. Den fullständiga separationen mellan processmedia och driftsmekanismer hjälper till att upprätthålla processintegritet och minskar föroreningsrisker i känsliga biologiska applikationer.

Mat- och dryckesindustrin

Den sanitära membranventilen är lämplig för hygienisk vätskeöverföring och flödeskontroll vid mejeribearbetning, dryck produktion, sirapsöverföring och livsmedelsingredienssystem. Dess släta invändiga ytor och FDA-kompatibel tätning alternativen stödjer enkel rengöring och hjälper till att upprätthålla livsmedelssäkerhetsstandarder under kontinuerlig produktion.

Kemi- och vattenbehandlingsindustrin

Med korrosionsbeständig SS316L-konstruktion och flera membranmaterialval är ventilen designad för syra och alkaliöverföring, finkemisk bearbetning, kemiska doseringssystem, ultrarent vattensystem och processvatten distribution där pålitlig tätning och kemikaliebeständighet krävs.

Feedback från kundansökan

Farmaceutiskt vätskebearbetningssystem – Förbättrad hygienkontroll

En läkemedelstillverkare använde AVM sanitära diafragmaventiler för renat vatten och vätskeöverföringssystem. Den kunden krävde pålitlig avstängningsprestanda, enkel rengöring och minskad kontamineringsrisk under frekventa CIP/SIP-operationer.

Efter installationen gav ventilen stabil tätningsprestanda, förenklat underhåll och förbättrad process tillförlitlighet med sin membranisoleringsdesign och hygieniska konstruktion av rostfritt stål.

Food Processing Line – Minskad underhållsstopp

En livsmedelsbearbetningskund valde AVM sanitära membranventiler för överföring av flytande ingredienser. Den slät inre struktur och FDA-kompatibla tätningsmaterial bidrog till att förbättra rengöringseffektiviteten och bibehålla säker produktionsförhållanden.

Kundfeedbacken visade förbättrad driftstabilitet och minskad stilleståndstid under rutinmässig rengöring och underhåll.

Bioteknikapplikation – Förbättrat produktskydd

En bioteknikkund använde AVM-membranventiler i steril vätskehanteringsutrustning. Den fullständiga separationen mellan processmedia och driftskomponenter bidrog till att minimera föroreningsrisker och bibehålla en konsekvent process prestanda.

Fördelar med AVM sanitetsmembranventil

AVM Sanitary Manual pneumatisk manövrerad membranventil kombinerar hygienisk design, pålitlig membrantätning teknologi och flexibel automationskapacitet för att tillhandahålla en pålitlig lösning för vätskebearbetningsindustrier.

Ventilen hjälper tillverkare att uppnå säkrare drift, förbättrad kontamineringskontroll, minskat underhåll krav och stabil produktionsprestanda inom läkemedel, bioteknik, livsmedel, drycker och kemikalier applikationer.

FAQ

1. Vad används en sanitetsmembranventil till?

En sanitär membranventil är utformad för hygienisk avstängning och flödeskontroll av vätskor i läkemedel, bioteknik, livsmedel, drycker och kemiska processsystem där renlighet, produktskydd och Förebyggande av kontaminering är viktiga.

2. Vilka diafragmamaterial finns tillgängliga?

AVM tillhandahåller flera membranmaterialalternativ inklusive PTFE, EPDM, silikon och FKM. Olika material kan vara väljs enligt processmedia, temperaturkrav och kemisk kompatibilitet.

3. Kan membranventilen automatiseras?

Ja. Ventilen kan utrustas med pneumatiska ställdon, lägesåterkopplingsindikatorer, sensorer och explosionssäker ställdonssystem för integration i automatiserade produktionslinjer och intelligenta styrsystem.

4. Vilka anslutningstyper finns tillgängliga?

Ventilen stöder Tri-Clamp-, fläns- och stumsvetsanslutningar med standarder inklusive DIN, ASME, BS och 3A till uppfyller olika krav på sanitetsrör.

5. Vad är standardleveranstiden?

Standardleveranstiden är cirka 2-4 veckor efter orderbekräftelse, beroende på ventilspecifikationer, ställdonets konfiguration och anpassningskrav.
