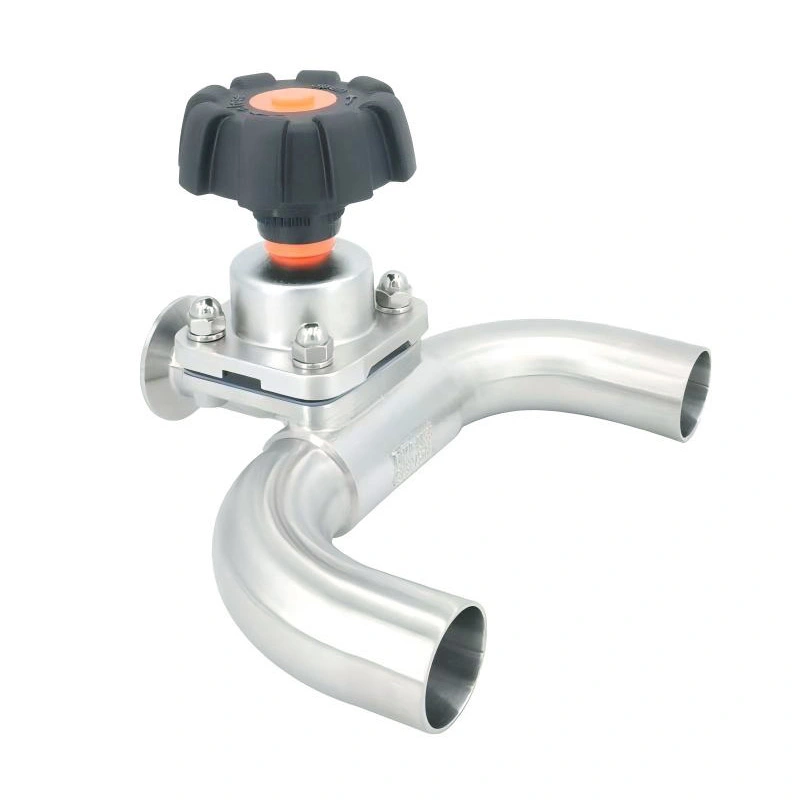

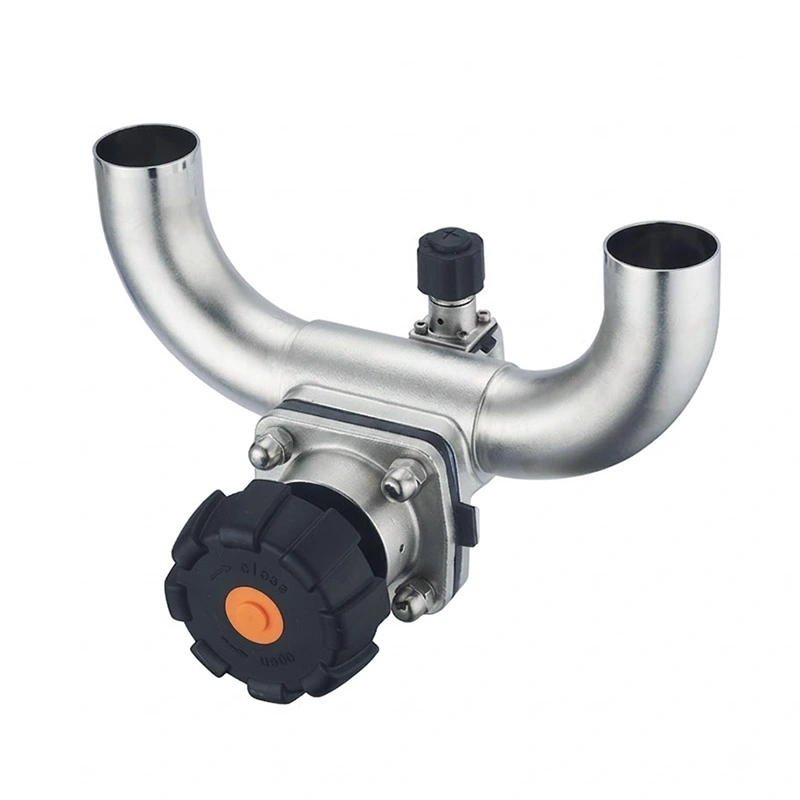

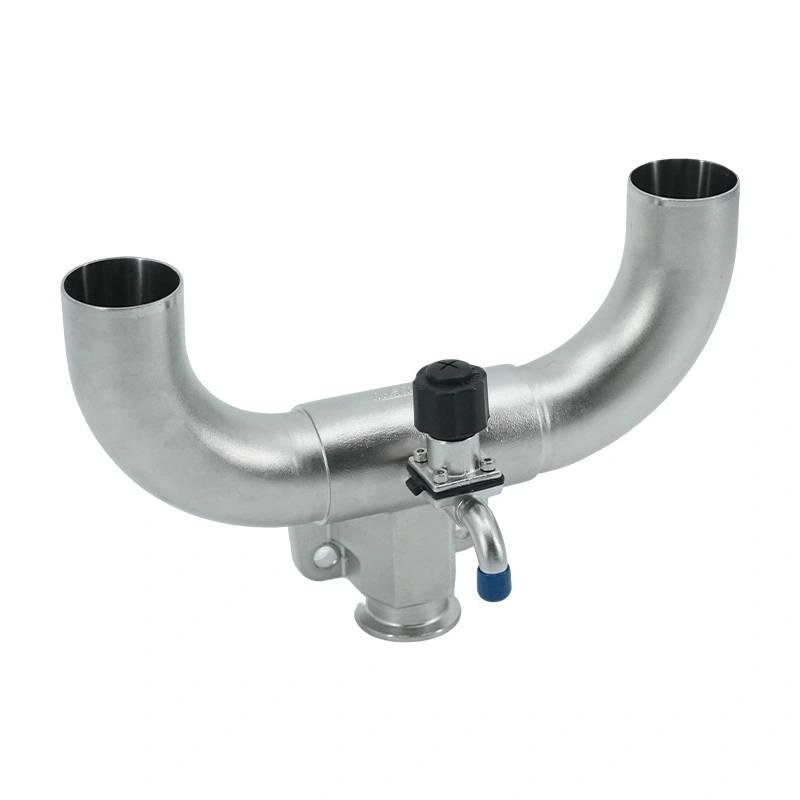

Sanitär U-formad membranventil

Till skillnad från konventionella membranventiler med komplexa grenstrukturer eller flera svetsade sektioner, är den U-formade kroppen skapar en strömlinjeformad processkanal med färre stillastående områden. Detta gör den sanitära U-formade membranventilen lämplig för läkemedel, bioteknik, livsmedel, drycker, mejeriprodukter, kosmetika och kemiska tillämpningar med hög renhet kräver pålitlig CIP- och SIP-prestanda.

Tillverkad av sanitärt rostfritt stål med precisionsbearbetade produktkontaktytor, AVM U-formad membran Ventil ger pålitlig avstängning, utmärkt dräneringsförmåga och stabil hygienisk prestanda för krävande produktion miljöer.

Produktegenskaper

Integrerad U-formad ventilkropp för bättre dränering

Den största fördelen med AVM U-formad membranventil är dess integrerade böjda kroppsdesign. Den interna flödesvägen är optimerad för att minska stillastående områden och onödig materialretention runt ventilgrenarna. Jämfört med konventionella ventilkonfigurationer, den U-formade strukturen främjar mjukare mediarörelser och mer effektiv självdränerande efter bearbetning.

Det minskade antalet interna anslutningspunkter hjälper också till att förenkla rengöringen och minskar risken för rester kvar inom processlinjen. Detta gör ventilen särskilt värdefull för applikationer som involverar frekventa produktbyten och strikta sanitära krav.

Hygienisk diafragmaisoleringsteknik

Det flexibla membranet fungerar som både tätningskomponenten och barriären mellan processmediet och driften mekanism. Under drift förblir processvätskan isolerad från ventilskaftet och ställdonets komponenter, minska riskerna för kontaminering och eliminera de externa läckageproblem som är förknippade med traditionell packning strukturer.

Denna konfiguration ger pålitlig mediaisolering samtidigt som den förenklar underhållet, vilket gör den lämplig för farmaceutiska vätskor, renat vatten, biologiska medier och andra högrena processvätskor.

Design med låga ben för aseptisk bearbetning

Ventilens inre geometri är utformad för att minimera områden där vätskor eller produktrester kan finnas kvar efter produktion. En jämnare flödesväg förbättrar dräneringen och hjälper till att minska risken för mikrobiell tillväxt eller korskontaminering mellan produktionspartier.

För läkemedels- och biotekniktillverkare kan denna låga döda ben-konfiguration förenkla rengöringsvalideringen och stödja konsekvent hygienisk prestanda under upprepade CIP- och SIP-cykler.

Pålitlig membrantätning

När ventilen stängs trycks membranet mot ventilsätet för att skapa en säker barriär över flödet väg. Det flexibla tätningselementet ger stabil avstängningsprestanda samtidigt som avståndet upprätthålls mellan processvätska och manövermekanism.

Membranet kan även bytas ut enligt underhållskrav utan att hela ventilen bytas ut montering, vilket hjälper till att minska servicetiden och de långsiktiga underhållskostnaderna.

Sanitär konstruktion av rostfritt stål

AVM U-formad membranventil finns i SUS304, SUS304L, SUS316 och SUS316L konfigurationer av rostfritt stål. För applikationer som kräver högre korrosionsbeständighet och produktrenhet är SS316L lämplig för produktkontakt komponenter.

Produktkontaktytor kan poleras mekaniskt eller elektropoleras till Ra <0,4 μm, vilket ger en slät yta som minskar rester vidhäftning och stödjer hygieniska produktionskrav.

Arbetsprincip

AVM sanitär U-formad membranventil styr processflödet genom vertikal rörelse av ett flexibelt membran. När ställdonet lyfter ventilskaftet, rör sig membranet bort från ventilsätet och öppnar det U-formade flödet kanal, så att processmediet kan passera genom ventilen.

När ventilskaftet rör sig nedåt, trycks membranet mot det precisionsbearbetade ventilsätet och stänger flödespassage. Eftersom membranet helt separerar processvätskan från manövermekanismen, ventilen upprätthåller en ren processbana samtidigt som risken för stamläckage och mediakontamination minskas.

Den integrerade U-formade kroppen förbättrar dräneringen ytterligare genom att styra restmaterial mot utloppet istället för så att den kan stanna kvar i stillastående områden.

Applikationer & industrier

Läkemedelstillverkning

AVM U-formad membranventil är lämplig för farmaceutiska processrör, renat vattensystem, WFI-system, steril vätskeöverföring, API-bearbetning och andra applikationer där hygienisk flödesfördelning och tillförlitlig isolering krävs.

Bioteknik och aseptisk bearbetning

Ventilen kan integreras i bioreaktorer, fermenteringssystem, cellodlingsutrustning, sterila processlinjer, och andra biotekniksystem där låga döda ben och effektiv CIP/SIP-rengöring är viktiga.

Bearbetning av livsmedel, mejeriprodukter och drycker

Den sanitära flödesvägen gör ventilen lämplig för mejeriprodukter, drycker, flytande livsmedelsingredienser, bryggning system och andra hygieniska behandlingstillämpningar som kräver pålitlig rengöring och dränering.

Kemisk och kosmetisk bearbetning med hög renhet

AVM U-formad membranventil kan också användas för kemikalier med hög renhet, kosmetiska ingredienser, specialvätskor och andra processmedia där korrosionsbeständighet, rengöringsbarhet och produktskydd är viktiga.

Tekniska specifikationer

Kundansökningsfall

En farmaceutisk bearbetningsanläggning använde AVM Sanitary U-Shaped Diaphragm Valve i en steril vätskefördelning system där konventionella ventilanslutningar gjorde att restvätska blev kvar runt grensektionerna efter städning. Den U-formade ventilkonfigurationen gav en jämnare dräneringsbana och minskad produktretention under CIP-cykler, hjälper kunden att förbättra rengöringskonsistensen och förenkla rutinunderhåll.

Varför välja AVM sanitär U-formad membranventil?

AVM sanitär U-formad membranventil är utvecklad för processsystem där dränerbarhet och låga döda ben prestanda är viktigare än att bara kontrollera vätskeflödet. Dess integrerade U-formade kropp, flexibla membran isolering, släta produktkontaktytor och CIP/SIP-kompatibilitet ger en praktisk lösning för tillverkare söker renare, effektivare och enklare att underhålla sanitära processrör.

FAQ

Vad används en U-formad membranventil till?

En U-formad membranventil används för hygienisk flödeskontroll, distribution och isolering inom läkemedel, bioteknik, livsmedel, drycker, kosmetika och bearbetningssystem med hög renhet.

Vad är fördelen med den U-formade karossdesignen?

Den U-formade kroppen ger en jämnare inre flödesbana som förbättrar dräneringen och minskar döda ben och produkt retention. Detta kan bidra till att minska föroreningsriskerna och förbättra effektiviteten i CIP/SIP-rengöringen.

Är AVM U-formad membranventil lämplig för farmaceutiska tillämpningar?

Ja. Ventilen är designad för hygieniska processmiljöer och kan tillverkas med sanitetsmaterial, polerade produktkontaktytor och anslutningsstandarder lämpliga för farmaceutiska och aseptiska applikationer.
