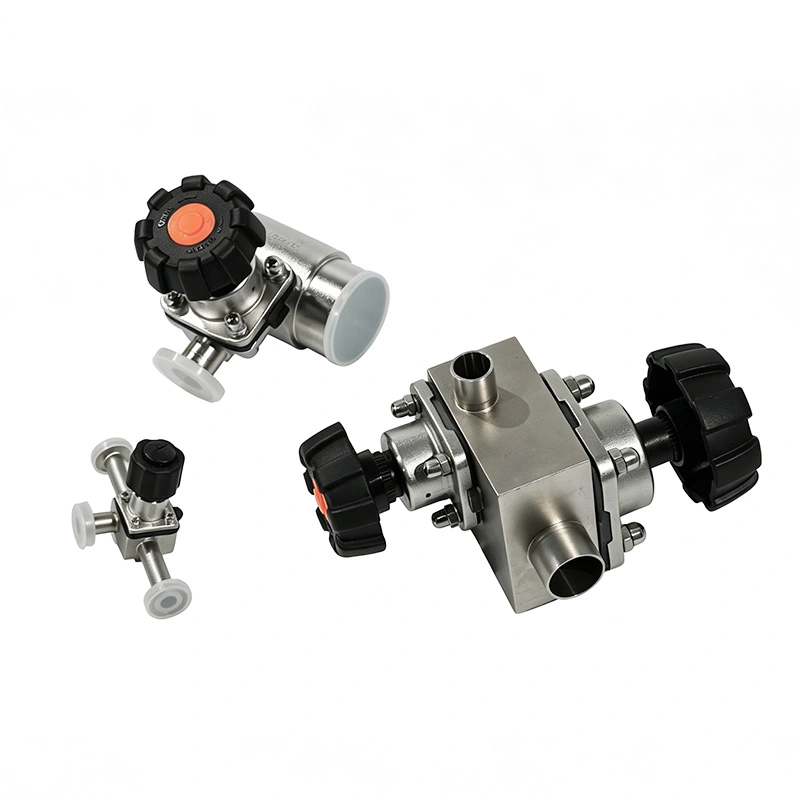

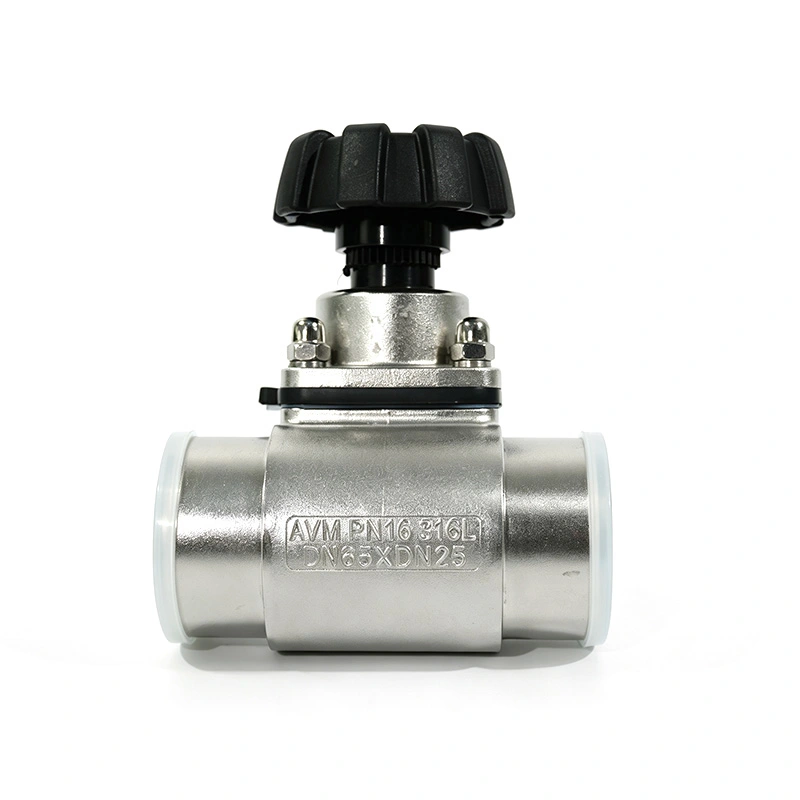

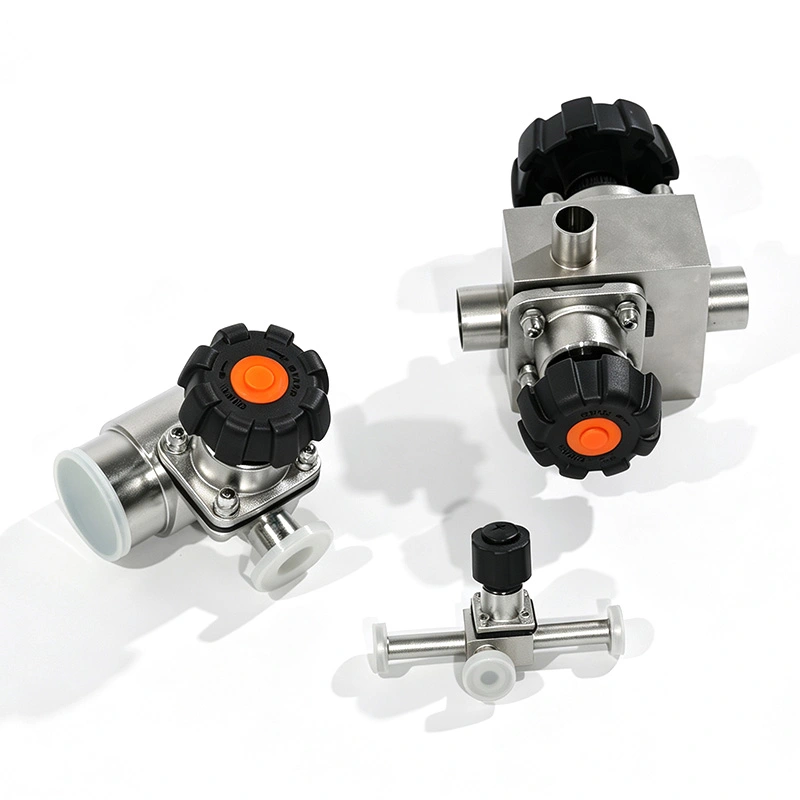

Sanitär 3-vägs membranventil

Till skillnad från standard tvåvägs membranventiler som endast ger enkel på/av-kontroll, tillåter trevägskonfigurationen operatörer att avleda, kombinera eller välja processflöde mellan olika pipelines. Membranet skapar en komplett barriär mellan processmediet och manövermekanismen, hjälper till att förhindra kontaminering och externt läckage medan stöder tillförlitlig CIP- och SIP-rengöring.

Den sanitära 3-vägs membranventilen är tillverkad av 316L rostfritt stål med slät, elektropolerad produktkontaktytor och kan utrustas med manuell eller pneumatisk aktivering för olika processkontroller krav.

Flödesväxling och distribution

Strukturen med tre portar gör att AVM-ventilen kan hantera flera processvägar från en enda ventilenhet. Beroende på vald kroppskonfiguration och driftsposition kan ventilen rikta vätska från ett inlopp till antingen utlopp eller kombinera flöde från olika ledningar till ett gemensamt utlopp.

Denna konfiguration är särskilt användbar när produktionssystem kräver frekvent val av ingrediens, media överföring, rörledningsbyte eller batchbyte utan att installera flera individuella avstängningsventiler.

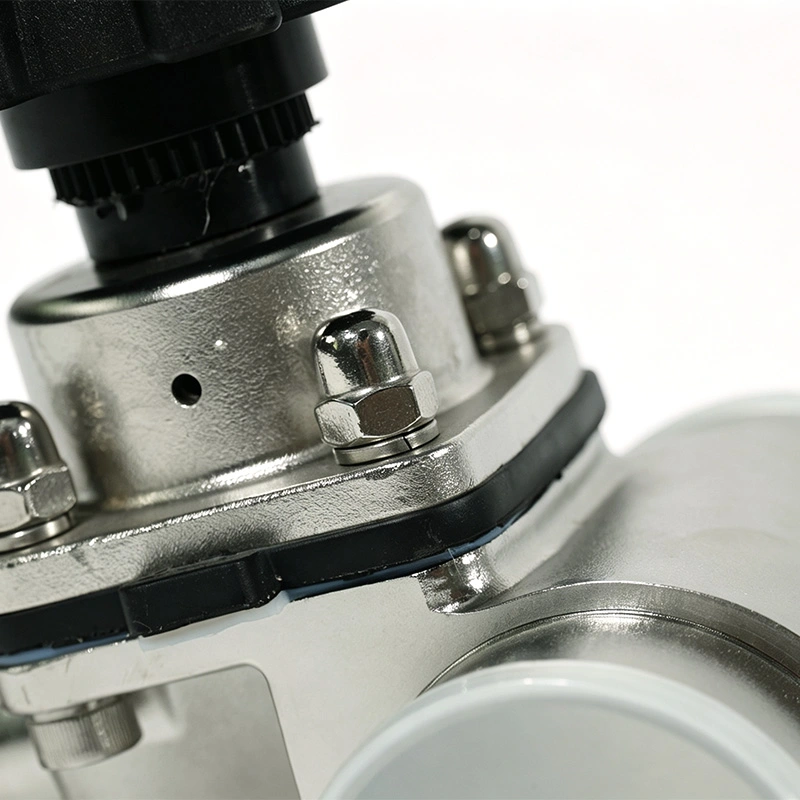

Hygienisk membranisolering

Det flexibla membranet separerar processvätskan från ventilskaftet och ställdonet, vilket skapar en föroreningsbeständig tätningsbarriär. Denna design eliminerar behovet av konventionell packning runt skaftet och hjälper till att förhindra processläckage under upprepade växlingsoperationer.

Den släta inre geometrin minskar också områden där vätska kan förbli instängd, vilket underlättar rengöring och förbättrad produktåtervinning.

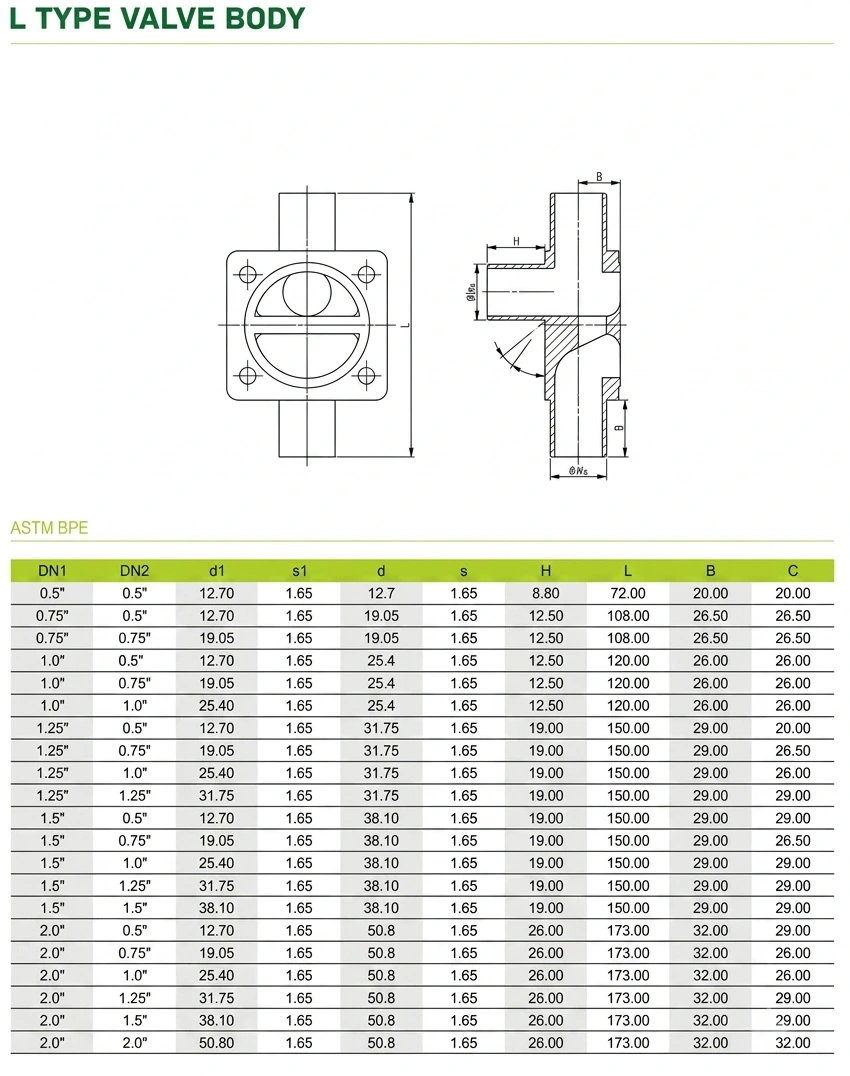

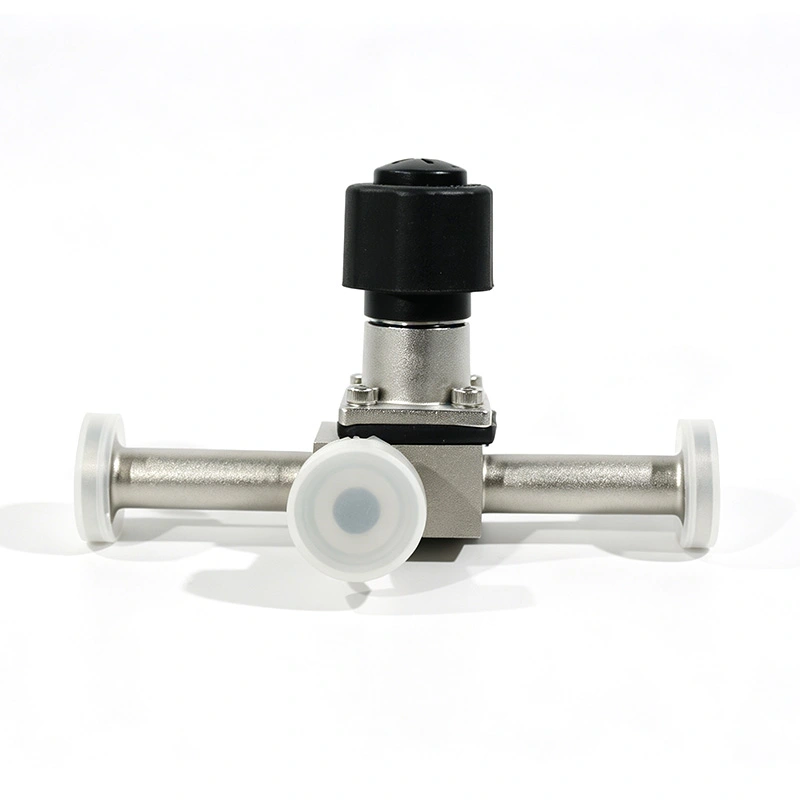

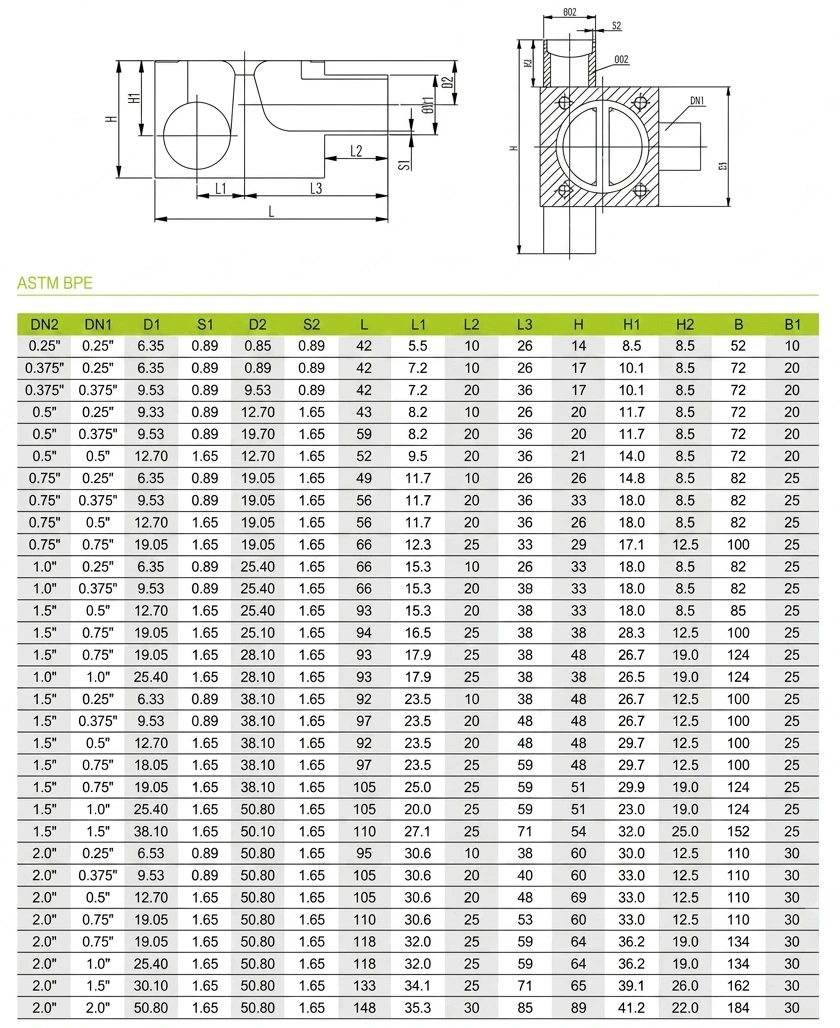

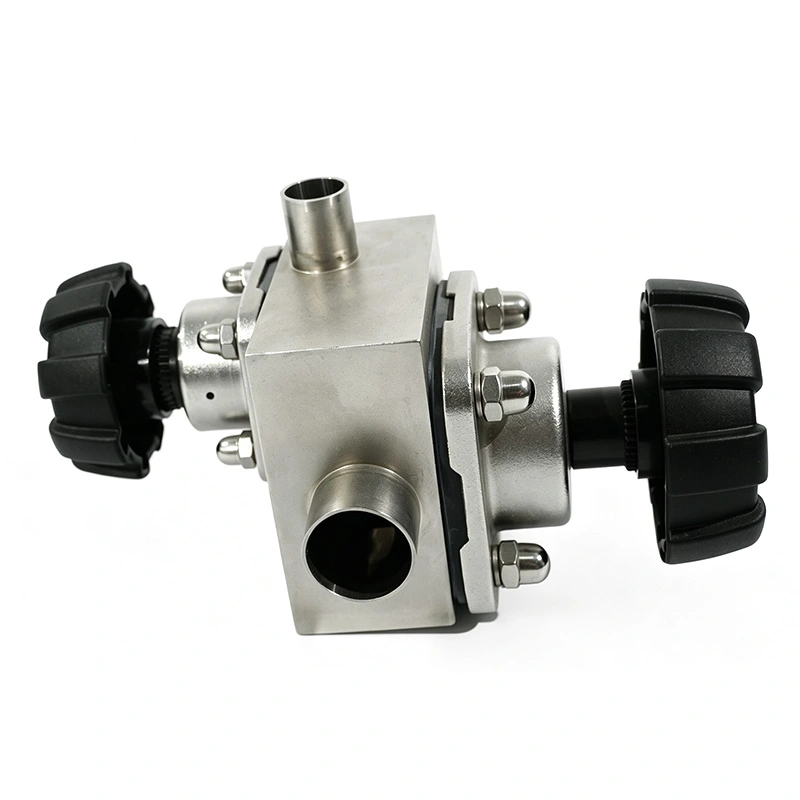

T-Body och L-Body alternativ

AVM sanitets 3-vägs membranventil finns tillgänglig i T-kropps- och L-kroppsdesign för att matcha olika flödesvägar krav. T-kroppskonfigurationen är lämplig för att fördela eller kombinera flöde mellan tre anslutna rörledningar, medan L-kroppskonfigurationen är bättre lämpad för tillämpningar som kräver riktningsväxling mellan två flödesvägar.

Snabb installation och rengöring

Sanitära Tri-Clamp eller stumsvetsanslutningar förenklar installation och underhåll. Produktkontaktytor kan vara elektropolerad till Ra ≤ 0,4 μm, vilket hjälper till att minska kvarhållning av rester och stöder hygienisk produktion.

Ventilen är kompatibel med CIP- och SIP-procedurer, vilket gör den lämplig för produktionslinjer med frekvent rengöring och sterilisering krävs.

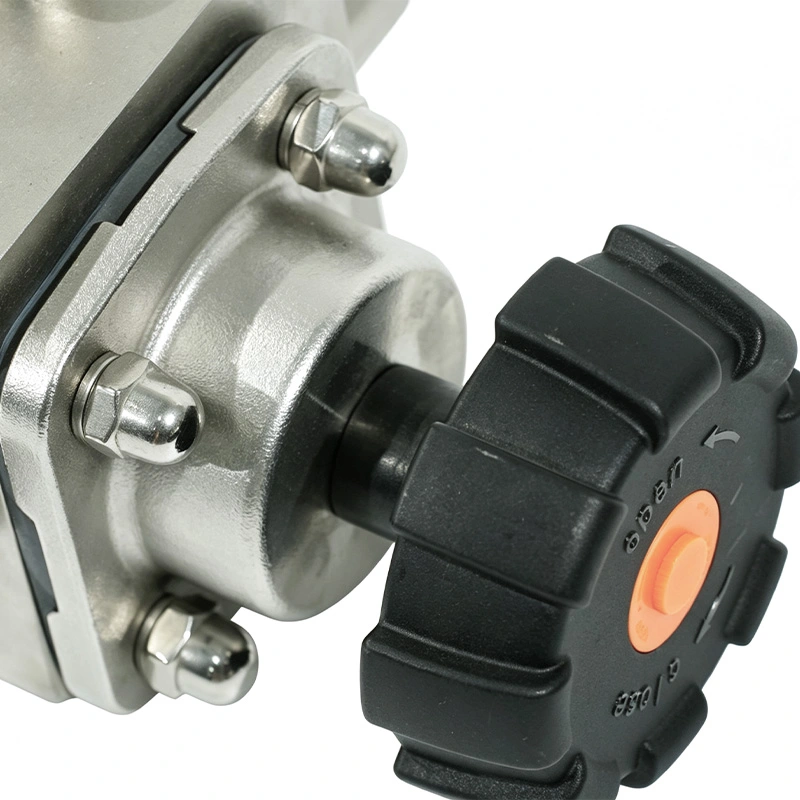

Pålitlig processkontroll

Ventilen kan manövreras manuellt för enkla processsystem eller utrustad med ett pneumatiskt ställdon för automatiserat byte. Pneumatisk drift möjliggör integration med PLC-baserade styrsystem, vilket gör ventilen lämplig för automatiserad batchbearbetning och multi-line mediadistribution.

Typiska applikationer

AVM Sanitary 3-Way Diaphragm Valve används för farmaceutisk vätskeöverföring, bioteknologisk bearbetning, vaccin produktion, mejeribearbetning, dryckstillverkning, hantering av livsmedelsingredienser och andra aseptiska vätskesystem där hygienisk flödesfördelning och pålitlig isolering krävs.

Tekniska specifikationer

Exempel på kundapplikation

En biofarmaceutisk produktionslinje krävde en hygienisk ventilenhet för att växla näringstillförsel mellan flera beredningskärl. AVM sanitets 3-vägs membranventil gjorde det möjligt för operatörer att välja olika mediakällor samtidigt som en stängd och hygienisk processbana bibehålls. T-kroppskonfigurationen minskade antalet individer ventiler krävs och förenklad rengöring av rörledningar vid batchbyte.

FAQ

Vad används en 3-vägs membranventil till?

Den används för att avleda, kombinera eller byta hygieniska processvätskor mellan tre anslutna rörledningar.

Vad är skillnaden mellan T-body och L-body design?

En T-kropp är lämpad för trevägsfördelning eller att kombinera flöde, medan en L-kropp vanligtvis används för riktad växla mellan två flödesvägar.

Kan ventilen användas i läkemedelsproduktion?

Ja. AVM-ventilen är designad för hygieniska och aseptiska tillämpningar och stöder GMP-orienterad bearbetning, CIP och SIP-rengöringskrav.
