En pålitligprovtagningsventilär mer än en enkel avstängningskomponent. Det spelar en viktig roll för att erhålla representativa processprover samtidigt som det minskar kontaminering, läckage, operatörsexponering och produktförlust. Inom kemisk bearbetning, läkemedel, livsmedels- och dryckesproduktion, petrokemikalier, vattenrening och andra industriella tillämpningar kan rätt provtagningsventil förbättra provnoggrannheten och göra rutinprovtagning säkrare och effektivare. Den här guiden förklarar hur provtagningsventiler fungerar, varför deras konstruktion spelar roll, de viktigaste typerna och tillämpningarna, vanliga installationsproblem, underhållspraxis och de viktigaste tekniska faktorerna som ingenjörer bör överväga innan de anger en provtagningslösning.

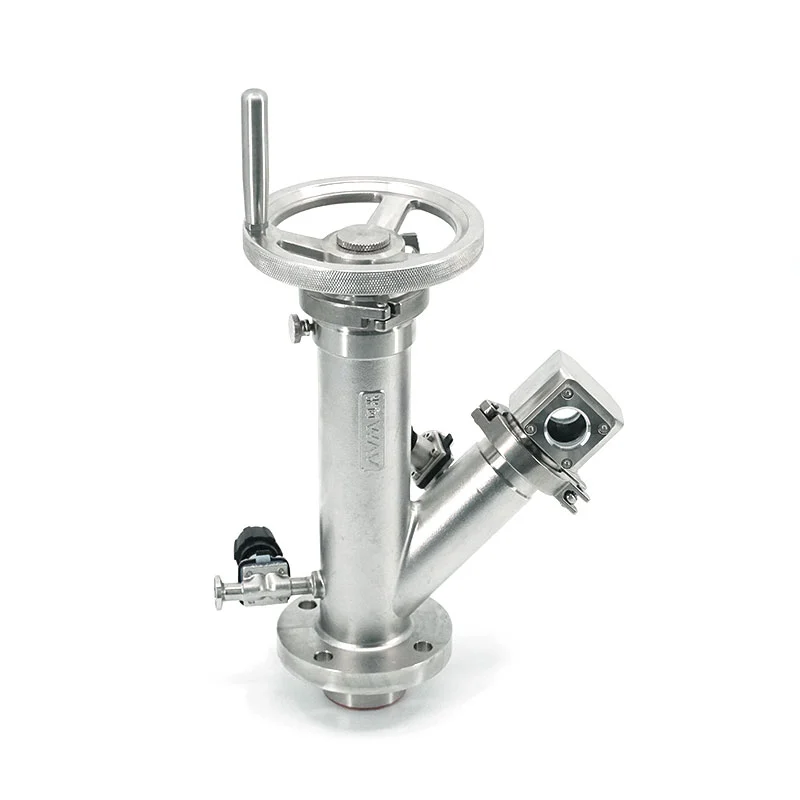

A provtagningsventilär en industriell ventil utformad för att tillåta operatörer eller automatiserade system att samla upp en kontrollerad mängd material från en processrörledning, tank, reaktor, kärl eller annan utrustning. Beroende på tillämpningen kan provet vara en vätska, gas, slurry eller annat processmedium.
Till skillnad från en vanlig avstängningsventil är en provtagningsventil specifikt utformad för kraven på provtagning. Målet är inte bara att öppna och stänga en flödesväg. Det är att samla in ett prov som korrekt representerar processen samtidigt som processinneslutningen bibehålls.
Denna distinktion är särskilt viktig när provmaterialet är dyrt, farligt, frätande, sterilt, högvisköst eller känsligt för kontaminering.
Beroende på processkrav kan provtagningsventiler innehålla olika kroppsmaterial, tätningsarrangemang, aktiveringsmetoder, utloppskonfigurationer och anslutningsstandarder.
Provtagning kan tyckas vara en liten del av en industriell verksamhet, men felaktig eller osäker provtagning kan skapa betydande driftsproblem.
Värdet av laboratorieanalys beror mycket på kvaliteten på provet. Om provet inte exakt representerar processströmmen, kan laboratorieresultat leda till att operatörer fattar felaktiga produktionsbeslut.
En korrekt placerad och designad provtagningsventil hjälper till att minska dödvolymen och oönskad kontaminering, vilket förbättrar tillförlitligheten hos insamlade prover.
Att öppna en processlinje manuellt utan ett lämpligt provtagningsarrangemang kan utsätta personal för tryck, temperatur, giftiga kemikalier eller andra faror. En dedikerad provtagningsventil ger en kontrollerad metod för att komma åt processmediet.
Vid tillverkning av kemi-, läkemedels-, livsmedels- och specialmaterial kan även en liten mängd bortkastad produkt bli kostsam över tiden. Kontrollerad provtagning minimerar onödiga utsläpp.
Ett praktiskt provtagningssystem kan göra rutintestning snabbare. Operatörer kan samla in prover med en repeterbar procedur snarare än att improvisera anslutningar varje gång.
Funktionsprincipen beror på den specifika ventilkonstruktionen, men den grundläggande processen är enkel.
För farliga eller högtryckstjänster kan ytterligare isolerings-, spolnings-, renings- eller inneslutningsarrangemang införlivas.
| Etapp | Huvudmål | Potentiell risk utan korrekt design |
|---|---|---|
| Isolering | Separera processen från uttaget | Läckage eller oavsiktlig utsläpp |
| Öppning | Upprätta ett kontrollerat flöde | Tryckstöt eller okontrollerad urladdning |
| Samling | Få ett representativt prov | Kontaminering eller felaktig analys |
| Stängning | Återställ inneslutningen | Fortsatt läckage eller produktförlust |
Industriella provtagningskrav varierar avsevärt, så provtagningsventiler finns tillgängliga i olika konfigurationer.
Den bästa konfigurationen beror på processmedium, tryck, temperatur, krav på renhet, provtagningsfrekvens och önskad insamlingsmetod.
Provtagningsventiler används inom ett stort antal processindustrier eftersom kvalitetskontroll och processövervakning är avgörande för en konsekvent produktion.
| Industri | Typiskt provtagningssyfte | Viktigt krav |
|---|---|---|
| Kemisk bearbetning | Sammansättning och processövervakning | Kemisk beständighet |
| Läkemedel | Kvalitet och batchverifiering | Rengörbarhet och kontamineringskontroll |
| Mat & dryck | Test av produktkvalitet | Hygienisk konstruktion |
| Petrokemisk | Analys av vätskesammansättning | Tryck- och temperaturbeständighet |
| Vattenbehandling | Övervakning av vattenkvalitet | Korrosionsbeständighet |
| Energi & Utilities | Processtillståndsövervakning | Pålitlig tätning |
Att specificera en provtagningsventil endast baserat på rörstorlek kan resultera i dålig prestanda. Ingenjörer bör utvärdera hela processmiljön.
Identifiera om ventilen kommer att hantera vatten, olja, gas, kemikalier, slurry, farmaceutiska material, livsmedelsprodukter eller annat medium. Kemisk kompatibilitet mellan processvätskan och fuktade material är väsentlig.
Ventilen måste klassas på lämpligt sätt för normalt drifttryck samt relevanta tryckvariationer. Högtrycksprovtagning kräver särskild uppmärksamhet på inneslutning och anslutningsintegritet.
Både ventilhuset och tätningsmaterialen måste förbli lämpliga över hela driftstemperaturområdet. Temperaturcykler kan också påverka tätningsprestandan över tiden.
Rostfritt stål används ofta i krävande industriella miljöer på grund av dess styrka och korrosionsbeständighet, medan specialiserade legeringar eller fodermaterial kan vara lämpliga för mer aggressiva medier.
Dödvolym avser områden där processmaterial kan förbli instängt. Överdriven dödvolym kan orsaka provkontamination, ackumulering av rester eller fördröjd respons under provtagningen.
Anslutningen ska matcha processrören och uppsamlingsutrustningen. Vanliga krav kan inkludera gängade, flänsade, svetsade, sanitära eller specialiserade anslutningar.
Manuella ventiler kan vara lämpliga för tillfällig provtagning, medan automatiserade ventiler kan vara fördelaktiga när provtagningen måste upprepas ofta eller integreras i ett processtyrningssystem.
När provtagningsresultaten är inkonsekventa är ventilen i sig inte alltid det enda problemet. Flera faktorer kan bidra till dålig prestation.
| Problem | Möjlig orsak | Praktisk förbättring |
|---|---|---|
| Inkonsekventa prover | Dålig provtagningsplats eller dödvolym | Granska ventilens läge och provtagningsprocedur |
| Externt läckage | Slitna tätningar eller felaktig installation | Inspektera tätningskomponenter och anslutningar |
| Svår drift | Felaktig ventilstorlek eller avlagringar | Välj en lämplig design och underhållsintervall |
| Förorening | Restmaterial i ventilkaviteten | Använd design med låg dödvolym eller rengöringsbar design |
| Överdriven produktförlust | Dålig flödeskontroll eller överdimensionerat utlopp | Optimera ventil- och uppsamlingskonfigurationen |
Även en högkvalitativ provtagningsventil kan underprestera när den är felaktigt installerad eller underhålls inkonsekvent.
För kritiska tillämpningar är förebyggande underhåll i allmänhet mer effektivt än att vänta tills en provtagningsventil börjar läcka eller blir svår att använda.
AVM Extraordinary Intelligent Control Equipment Co., Ltd.fokuserar på intelligent styrutrustning och industriella ventillösningar utformade kring praktiska processkrav. För kunder som utvärderar provtagningsventilsystem är det viktigaste målet inte bara att skaffa en ventil, utan att utveckla en pålitlig provtagningslösning som passar den faktiska processmiljön.
En professionell leverantör bör kunna diskutera applikationsparametrar som mediumegenskaper, driftstryck, temperatur, anslutningskrav, provtagningsfrekvens, installationsförhållanden och automationskrav innan en konfiguration rekommenderas.
Genom att tillhandahålla dessa parametrar kan leverantören bedöma kompatibiliteten mer exakt och hjälper till att minska risken för att välja en ventil som är olämplig för den faktiska driftsmiljön.
Huvudsyftet är att tillhandahålla en kontrollerad och säker metod för att samla in ett representativt prov från ett processsystem med bibehållen processinneslutning.
Ja, provtagningsventiler kan designas för krävande tryckförhållanden. Ventilens tryckklassificering, karosskonstruktion, tätningar, anslutningar, installation och provtagningsprocedurer måste dock alla vara lämpliga för de faktiska driftförhållandena.
Vanliga material inkluderar rostfritt stål och andra legeringar valda efter korrosionsbeständighet, temperatur, tryck, renhet och krav på processmedium. Tätningsmaterial bör också kontrolleras för kemisk och temperaturkompatibilitet.
Död volym kan behålla tidigare processmaterial, vilket potentiellt förorenar nästa prov. Design med låg dödvolym kan därför vara värdefull när provnoggrannhet och repeterbarhet är viktiga.
Ja. Vissa provtagningsventiler kan integreras med ställdon, styrsystem, instrumentering och automatiserad provtagningsutrustning. Automatisering kan förbättra repeterbarheten och minska behovet av frekventa manuella ingrepp.
Det finns inget universellt underhållsintervall. Lämplig frekvens beror på driftstryck, temperatur, mediumegenskaper, provtagningsfrekvens, ventilkonstruktion och tillverkarens rekommendationer. Kritiska tjänster kan kräva tätare inspektioner.
Ingenjörer bör utvärdera processmedium, tryck, temperatur, ventilmaterial, tätningsmaterial, anslutningstyp, flödeskrav, dödvolym, provtagningsmetod, installationsförhållanden, underhållskrav och om automatisering krävs.
En provtagningsventil kan vara en relativt liten komponent i ett stort processsystem, men dess inverkan på provnoggrannhet, processsäkerhet, produktförlust och driftseffektivitet kan vara betydande.
Rätt design hjälper operatörerna att få representativa prover utan att personalen eller den omgivande miljön i onödan utsätts för processmedia. Det kan också minska kontamineringen, förbättra repeterbarheten, förenkla underhållet och stödja automatiserad processövervakning.
Av denna anledning bör provtagningsventilspecifikationen baseras på faktiska processförhållanden snarare än bara ventilstorlek eller inköpspris. Tryck, temperatur, mediumkompatibilitet, tätningsprestanda, dödvolym, anslutningskonfiguration, provtagningsfrekvens och automatiseringskrav bör alla utvärderas före installation.
Oavsett om applikationen omfattar kemisk bearbetning, läkemedel, mat och dryck, petrokemikalier, vattenrening eller annan industriell process, kan ett noggrant konstruerat provtagningssystem ge långsiktigt driftvärde.
Varje process har olika krav. Om du behöver hjälp med att utvärdera ventilmaterial, anslutningskonfigurationer, driftsförhållanden eller provtagningskrav kan teamet påAVM Extraordinary Intelligent Control Equipment Co., Ltd.kan diskutera din applikation och hjälpa till att utveckla en lämplig industriell styrlösning.
Kontakta ossmed dina processspecifikationer och applikationskrav för att utforska en provtagningsventillösning utformad för tillförlitlig drift, kontrollerad provtagning och långsiktig processprestanda.
