AVM Sanitary Double Metering Vridspjällsventil för pulverdosering är utvecklad för automatiserade pulvermatningsprocesser där både utloppshastighet och doseringskonsistens behöver kontrolleras. Istället för att förlita sig på en enda öppning för materialutmatning använder ventilen två oberoende styrda rotorer för att dela upp matningsprocessen i grova doserings- och findoseringssteg.
Den större rotorn hanterar det huvudsakliga materialflödet, medan den mindre rotorn styr den slutliga mängden nära målet värde. Denna konfiguration är lämplig för farmaceutiska ingredienser, matpulver, nutraceutiska material, kemiska pulver och batterimaterial där upprepad batchdosering kräver stabil kontroll.
Ventilen separerar pulvermatningen i två steg för att ge olika flödeshastigheter under en doseringscykel. Detta arrangemang är användbart när en produktionslinje behöver fyllas snabbt i början av en cykel men kräver mer kontrollerad utfodring när målvikten närmar sig.
Den större fjärilsrotorn öppnas först och ger huvudmaterialflödet. Det mesta av det nödvändiga pulvret överförs under detta skede, vilket hjälper till att förkorta bulkmatningstiden.
När materialmängden närmar sig det förinställda målet stängs den stora rotorn och den mindre rotorn fortsätter utfodring. Den minskade öppningen ger finare kontroll över den återstående materialmängden.
Efter att målvärdet uppnåtts stängs den lilla rotorn och doseringscykeln avslutas. Nästa cykel kan sedan börja enligt den programmerade produktionssekvensen.

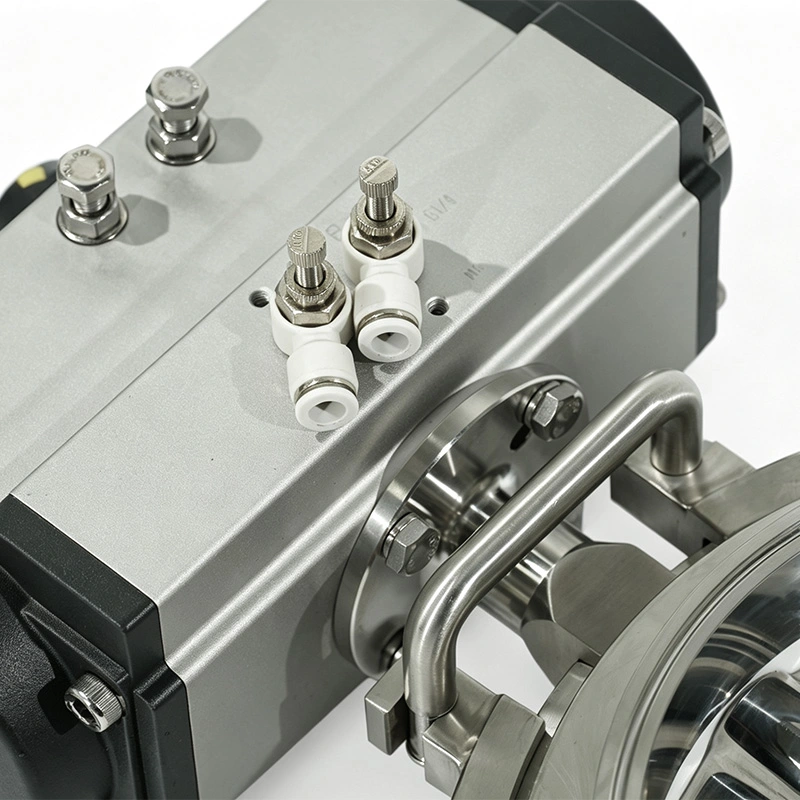

Den sanitära dubbelmätande vridspjällsventilen för pulverdosering är utformad för att fungera som en del av ett automatiserat vägnings- och doseringssystem. Dess två pneumatiska ställdon kan styras enligt det målvärde som tas emot från vägningssystemet.
Ventilen kan anslutas till PLC-baserade styrsystem för programmerade öppnings- och stängningssekvenser. Detta tillåter doseringsparametrar som ska införlivas i det övergripande produktionsreceptet.
Lastceller eller vägningsutrustning kan ge viktinformation i realtid till styrsystemet. Systemet kan använda denna återkoppling för att byta från grovmatning till finmatning när materialet närmar sig målmängden.
Doseringssekvensen kan integreras i automatiska doserings-, fyllnings- och recepthanteringssystem. Detta minskar behovet för operatörer att manuellt justera materialflödet under upprepade produktionscykler.
Olika pulver beter sig olika under utfodring. Partikelstorlek, skrymdensitet, fukthalt, flytbarhet och sammanhållning kan alla påverka det faktiska doseringsresultatet. Den dubbla rotorstrukturen tillåter materialflödet att vara justeras under olika stadier av doseringscykeln.
Den grova rotorn används när ett högre materialflöde krävs, medan finrotorn ger ett mindre flöde öppning för den sista justeringen. Detta hjälper till att minska beroendet av en enda ventilöppning vid hantering av pulver med olika flödesegenskaper.
För pulver som är känsliga för packning eller mekanisk skada hjälper den kontrollerade rotorrörelsen också till att undvika onödig materialhantering under doseringsprocessen.
Produktkontaktkomponenter är tillverkade av SS316L rostfritt stål. SS304 används för icke-produktkontakt komponenter, vilket ger en praktisk materialkombination för hygienisk bearbetningsutrustning.
Produktkontaktytor har en sanitetsfinish på Ra ≤0,4 μm. Den släta ytan hjälper till att minska pulverretention och stöder rutinmässig rengöring och inspektion.
Tätningsmaterial av PTFE, EPDM, silikon och FKM finns tillgängliga. Lämplig tätning bör väljas enligt materialet som bearbetas, driftstemperatur, rengöringsmetod och kemisk kompatibilitet.
Den sanitära anslutningsstrukturen ger bekväm åtkomst under inspektion och rengöring. Detta är användbart för produktionslinjer som kräver regelbunden rengöring eller frekvent produktbyte.
Standardkonfigurationen stöder ett arbetstrycksområde på -0,1 MPa till +0,5 MPa och ett arbetstemperaturområde från -20°C till +135°C. Faktiska driftsförhållanden bör bekräftas enligt det valda tätningsmaterialet, rengöringsprocedur och processkrav.
Ventilen finns med Tri-Clamp, stumsvets och flänsanslutningar. DIN, 3A, ASME BPE och ISO-anslutning standarder kan väljas enligt den befintliga sanitära rörledningen.
| Parameter | Specifikation |
| Typ av ventil | Sanitär dubbelmätande fjärilsventil |
| Tillgängliga storlekar | 6", 8", 10", 12" |
| Produktkontaktmaterial | SS316L |
| Icke-kontaktmaterial | SS304 rostfritt stål |
| Ytfinish | Ra ≤0,4 μm |
| Arbetstryck | -0,1 MPa till +0,5 MPa |
| Arbetstemperatur | -20°C till +135°C |
| Anslutning Standard | DIN, 3A, ASME BPE, ISO |
| Anslutningstyp | Tri-Clamp, stumsvets, fläns |
| Tätningsmaterial | PTFE, EPDM, Silikon, FKM |
| Drift | Dubbel pneumatisk ställdon |
Den sanitära dubbelmätande fjärilsventilen för pulverdosering kan användas för dosering av API:er, hjälpämnen och andra farmaceutiska ingredienser till automatiserade batchsystem. SS316L produktkontakt konstruktion och sanitet ytor stödjer GMP-orienterade processmiljöer.
Ventilen är lämplig för kontrollerad matning av mjöl, stärkelse, mjölkpulver, tillsatser och andra torra ingredienser där repeterbara satskvantiteter krävs.
Det kan integreras i doseringssystem för vitaminer, kosttillskott och funktionella pulveringredienser där kontrollerad utfodring och hygienisk rengöring krävs.
Ventilen kan appliceras på kontrollerade matningsprocesser för katodmaterial, anodmaterial, ledande tillsatser och andra fina pulver. Materialkompatibilitet bör utvärderas enligt den specifika processen.
Ventilen kan installeras uppströms om påfyllnings- och förpackningsutrustning för att ge kontrollerad materialleverans innan varje påfyllningscykel.
Innan du beställer bör köpare bekräfta pulvrets egenskaper, måldoseringsmängd, nödvändig matningshastighet, vägningsmetod, rörledningsdiameter, anslutningsstandard, rengöringsprocess och driftstemperatur.
Den erforderliga doseringsnoggrannheten påverkas också av hela vägningssystemet, pulverflödesegenskaper, kontroll parametrar och installationsvillkor. Ventilen bör därför väljas tillsammans med vägning och kontrollutrustning snarare än att betraktas som en oberoende doseringskomponent.
För läkemedels- och livsmedelstillämpningar, SS316L produktkontaktkonstruktion och lämplig FDA-kompatibel tätning material kan specificeras enligt processkraven.
| Hänsyn | AVM dubbelmätande vridspjällsventil | Standard pulverventil |
| Huvudfunktion | Kontrollerad dosering och utsläpp | Materialisolering eller urladdning |
| Doseringsmetod | Grov + fin mätning | Enstegsöppning |
| Flödeskontroll | Två flödessteg | Enkelflödessteg |
| Automatisering | Designad för PLC och vägningssystem | Beror på systemkonfigurationen |
| Ansökan | Dosering, vägning, fyllning | Allmän pulveröverföring |
| Rengöring | Sanitär snabb demontering | Beror på struktur |
En läkemedelstillverkare krävde en ventil för automatiserad ingrediensberedning där både matningshastighet och doseringskonsistensen var viktig. Kunden valde AVM dubbeldoseringsdesign eftersom den större rotorn kunde slutföra huvudmatningssteget snabbt medan den mindre rotorn kontrollerade den slutliga kvantiteten.
Systemet kopplades ihop med vägningsutrustning så att styrsystemet kunde ändras från grovmatning till fin mätning när målvärdet närmade sig. Detta arrangemang bidrog till att ge mer stabil dosering under upprepad batchoperationer.
En tillverkare av livsmedelsingredienser integrerade ventilen i en automatisk våglinje för pulverbatchning. Produktionen linje krävde sanitär konstruktion, repeterbar materialmatning och regelbunden rengöring mellan batcherna.
Kombinationen av SS316L produktkontaktdelar, sanitär ytfinish och tvåstegs materialkontroll möjliggjorde ventil för att fungera med befintlig vägnings- och doseringsutrustning.
AVM sanitetsventilprodukter tillverkas under kontrollerade kvalitetsprocedurer och stöds av ISO 9001 och CE certifiering. FDA-kompatibla material finns tillgängliga för tillämpliga livsmedels- och läkemedelskonfigurationer.
Den sanitära dubbelmätande vridspjällsventilen kan konfigureras med SS316L produktkontaktkomponenter, sanitära ytfinish, och lämpliga tätningsmaterial för GMP-orienterade processmiljöer.
Materialcertifikat och teknisk dokumentation kan levereras enligt projektkrav och kund kvalitetsförfaranden.
Rutininspektion bör fokusera på de två fjärilsrotorerna, pneumatiska ställdon, tätningskomponenter, anslutning ytor och produktkontaktytor. Pulveransamling bör avlägsnas enligt anläggningens fastställda rengöringsprocedur.
Tätningens skick bör kontrolleras regelbundet, särskilt när ventilen utsätts för frekvent CIP-rengöring, förhöjd temperaturer eller aggressiva rengöringsmedel. Bytesintervaller beror på driftfrekvens och process villkor.
Efter underhåll eller tätningsbyte bör ventilen inspekteras och testas innan den återgår till produktion.
Den större rotorn ger grovmatning för huvuddelen av det nödvändiga materialet, medan den mindre rotorn presterar finmatning nära målmängden. De två stegen styrs separat under en doseringscykel.
Ja. Den sanitära dubbelmätande vridspjällsventilen för pulverdosering är designad för integration med PLC-system, lastceller, vägningsutrustning och automatiserad dosering system. Den slutliga styrmetoden beror på den fullständiga systemkonfigurationen.
Den kan användas för farmaceutiska ingredienser, livsmedelspulver, nutraceutiska material, kemiska pulver och utvalda batterimaterial. Faktisk lämplighet beror på partikelegenskaper och processförhållanden.
SS316L används för produktkontaktkomponenter, medan SS304 används för icke produktkontaktkomponenter. Tätningsalternativ inkluderar PTFE, EPDM, silikon och FKM.
CIP-kompatibla konfigurationer är tillgängliga, medan SIP-kompatibilitet beror på den valda konfigurationen och processförhållanden. Rengöringsmetoden bör bekräftas innan beställning.
Tillgängliga storlekar inkluderar 6", 8", 10" och 12". Lämplig storlek beror på den nödvändiga pulverflödeshastigheten, rörledningsdiameter och processkonfiguration.
Köpare bör tillhandahålla pulvertyp, måldoseringsmängd, erforderlig matningshastighet, rörledningsstorlek, anslutning standard, rengöringsmetod, arbetstemperatur, tryck och tätningskrav så att ventilkonfigurationen kan vara matchat med applikationen.
