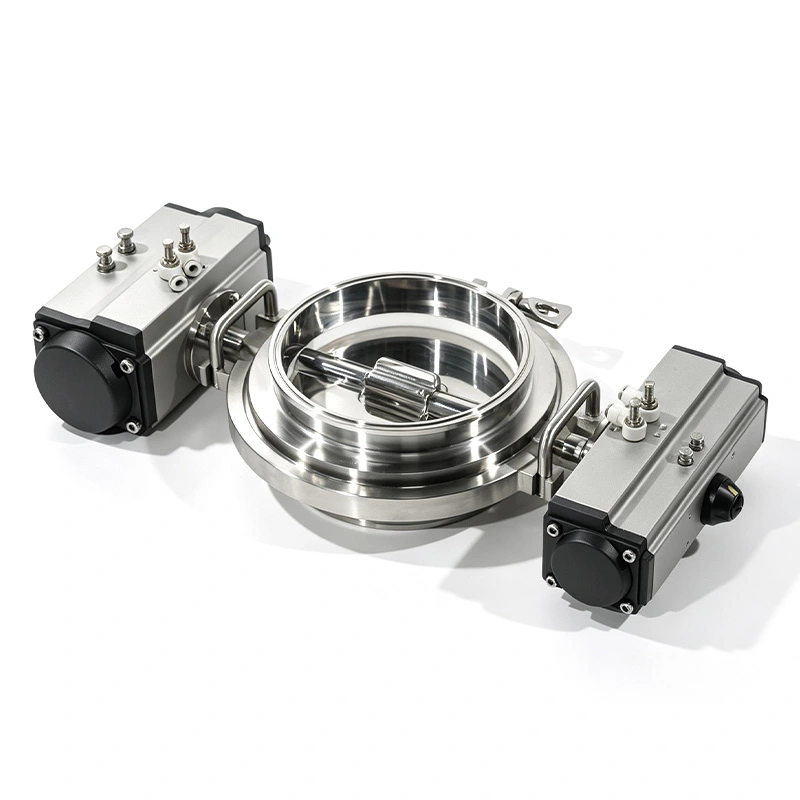

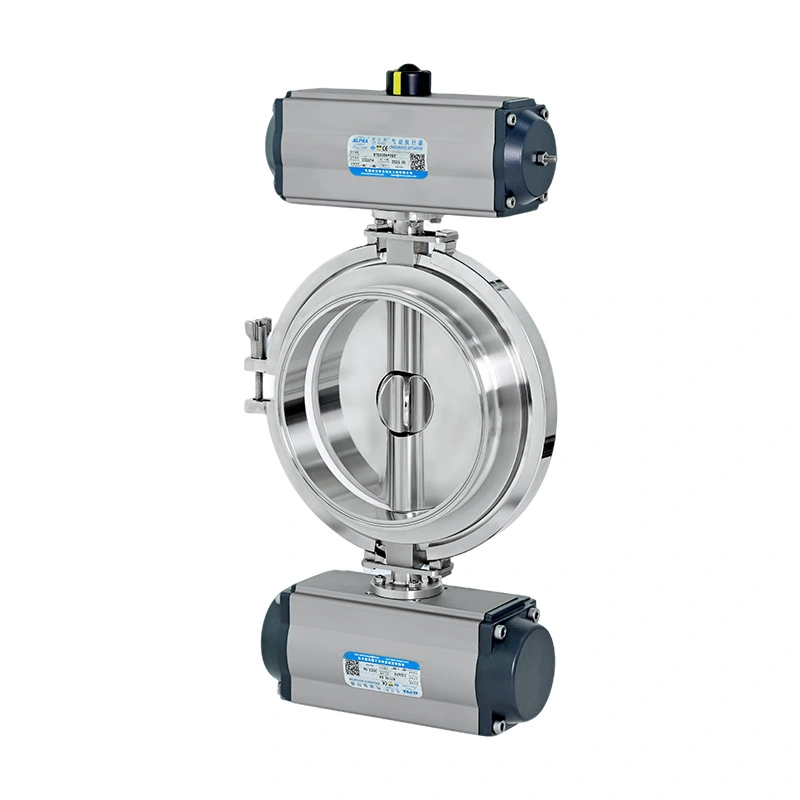

Sanitär dubbeldoserande vridspjällsventil för pulverutsläpp

Den stora rotorn levererar snabbt det mesta av det material som krävs, medan den lilla rotorn tar över nära målet värde för kontrollerad slutdosering. Detta gör den sanitära dubbeldoserande vridspjällsventilen för pulverutsläpp speciellt lämplig för automatiserad vägning, dosering, recepthantering och pulverfyllningssystem i läkemedels-, livsmedels-, nutraceutisk och kemisk produktion.

En ventil, två doseringssteg

Stor rotor för snabb bulkmatning

Den stora rotorn hanterar det initiala materialutsläppet med hög volym. Dess syfte är att snabbt flytta pulver eller granulat mot det programmerade målet, vilket minskar tiden som krävs för varje doseringscykel.

Den stora rotorn kan konfigureras för 0–90° fjärilsrotation eller 0–180° stjärnrotation, beroende på nödvändiga doseringsegenskaper.

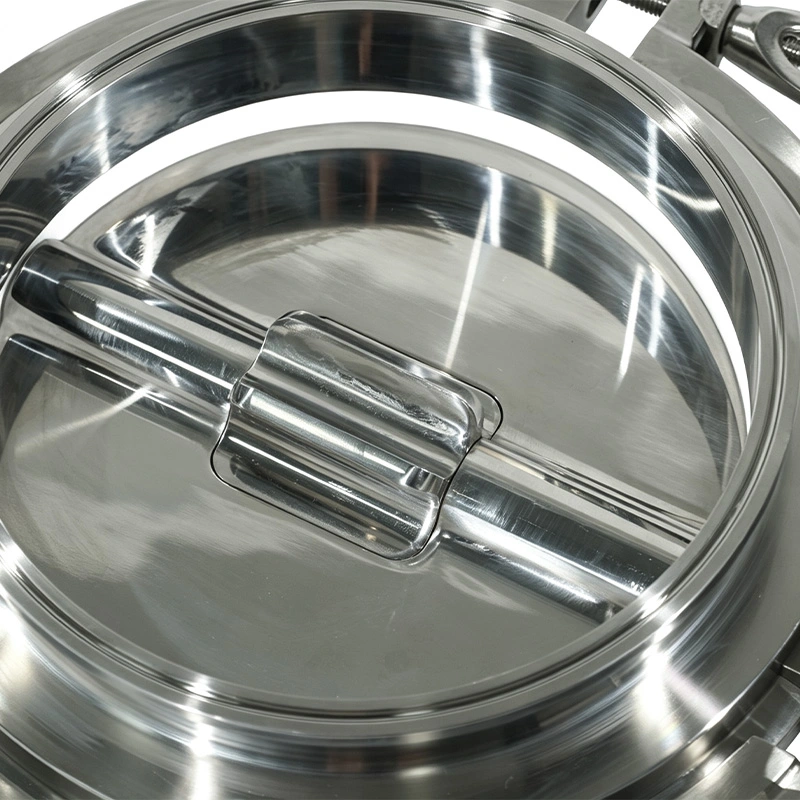

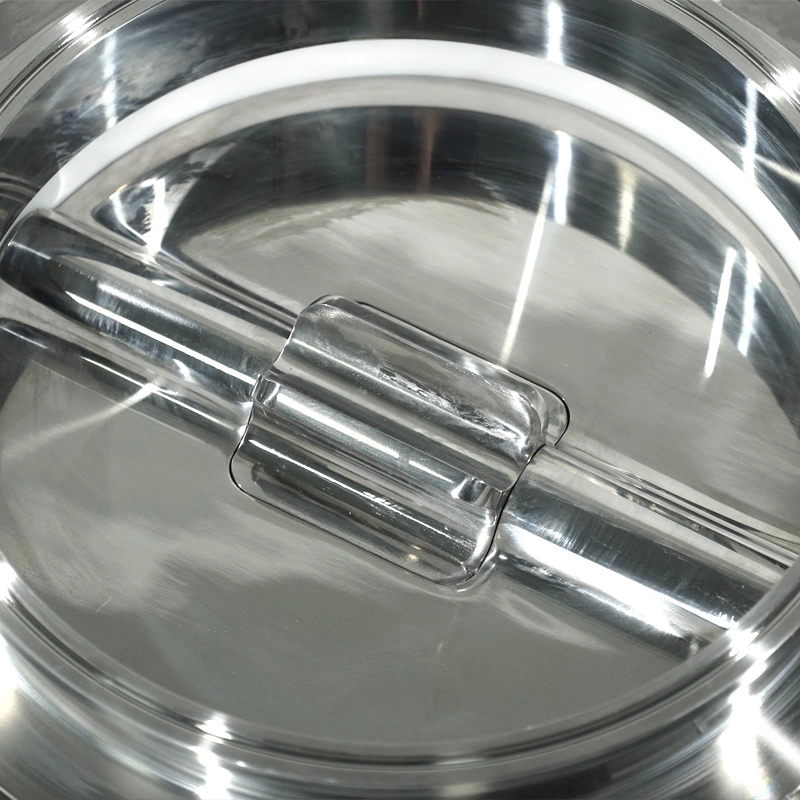

Liten rotor för precisionspåfyllning

När partiet närmar sig målvikten växlar styrsystemet från den stora rotorn till den lilla rotorn. Den mindre öppning gör att material kan läggas till i finare steg, vilket minskar övermatning och förbättrar repeterbarheten.

Den lilla rotorn arbetar genom 0–180° rotation och är designad speciellt för det sista precisionsdoseringssteget.

Hur tvåstegsdosering fungerar

Doseringsprocessen följer en kontrollerad sekvens:

Bulkmatning → Målinställning → Findosering → Börvärde uppnått → Automatisk stängning

Den stora rotorn överför först material med hög hastighet. När målvärdet närmar sig, styrsystemet växlar till den lilla rotorn. Den lilla rotorn utför sedan den sista påfyllningen tills det programmerade börvärdet är nått.

Denna tvåstegsmetod ger en praktisk balans mellan genomströmning och doseringsnoggrannhet, särskilt i automatiserade vägnings- och doseringssystem.

Designad för automatiserad pulverbatchning

Den sanitära dubbeldoserande vridspjällsventilen för pulverurladdning kan samverka med PLC-system, lastceller och industriella vägningskontroller, som gör att doseringsparametrar kan integreras i en automatiserad produktionsprocess.

Detta gör den lämplig för applikationer där operatörer behöver repeterbara ingredienskvantiteter snarare än bara öppna och stänga en konventionell utloppsventil.

Typiska applikationer inkluderar automatisk batchning, matning med viktminskning, pulverfyllning, farmaceutisk ingrediens dosering och receptstyrd produktion.

Hygienisk konstruktion för känsliga material

Produktkontaktkomponenterna finns i 304 eller 316L rostfritt stål, medan beröringsfria komponenter använder SS304. Produktkontaktytor kan uppnå Ra <0,4 μm, vilket hjälper till att minska materialretention och förenkla rengöring.

Den sanitära snabbklämmans design gör att ventilen kan tas isär och återmonteras effektivt vid rengöring eller produktbyte krävs.

Tillgängliga tätningsalternativ inkluderar PTFE, EPDM och silikon, med valbara konfigurationer beroende på materialet och processkrav.

Tekniska specifikationer

Var används dubbeldoseringsventilen?

Läkemedelsingrediensdosering

Den sanitära dubbeldoserande fjärilsventilen för pulverutsläpp kan användas för kontrollerad dosering av läkemedel pulver och torra ingredienser där repeterbara batchmängder är viktiga. 316L rostfritt stål produktkontaktalternativ och hygienisk ytfinish stödjer GMP-orienterade processmiljöer.

Batching av livsmedelsingredienser

För mjöl, stärkelse, näringsingredienser och andra torra livsmedelsmaterial ger den stora rotorn snabb bulkmatning medan den lilla rotorn utför den sista påfyllningsdoseringen.

Pulverfyllning & förpackning

Dubbelrotorsystemet kan integreras i automatiserad fyllningsutrustning där materialet måste nå en programmerad vikt utan överdriven övermatning.

Nutraceutical produktion

Den sanitära dubbeldoserande fjärilsventilen för pulvertömning ger kontrollerad dosering för pulver och granulat ingredienser som används i närings- och kosttillskottstillverkning, stödjer receptbaserad produktion och repeterbara satskvantiteter.

Kemisk pulverbearbetning

För torra kemiska pulver och granulära material hjälper doseringsstrukturen i två steg till att balansera materialgenomströmningen med kontrollerad slutdosering.

Dubbeldoseringsventil kontra enstegsdoseringsventil

Kundansökan och feedback

Automatiserat vägningssystem

En kund som integrerar pulverdosering i en automatiserad våglinje behövs för att öka matningshastigheten utan offra den slutliga batchnoggrannheten. Kunden valde AVM dubbeldoseringskonfiguration eftersom den stora rotorn kunde hantera huvuddelen av materialet snabbt medan den lilla rotorn slutförde den sista påfyllningen.

Vid produktionstestning fokuserade kunden på övergången mellan grov- och findosering eftersom detta direkt påverkade satsens repeterbarhet. Tvåstegsstrukturen gjorde det möjligt för kundens styrsystem att byta till findosering när målvikten närmade sig.

Farmaceutisk ingrediensbatchning

En läkemedelstillverkare krävde en hygienisk doseringsventil för receptbaserad ingrediensberedning. Kunden valde produktkontaktkonfigurationen 316L med en sanitär ytfinish och snabbklämmande konstruktion. Den huvudsakliga feedback var att ventilen kombinerade automatiserad doseringskontroll med en struktur som förblev praktisk för rengöring och produktbyte.

Certifieringar och efterlevnad av läkemedel

AVM sanitetsventilprodukter stöds av 3-A Sanitary Standards, ISO 9001, CE och FDA-överensstämmelse tillämpliga produkter och krav.

För farmaceutiska och nutraceutiska tillämpningar kan dubbeldoseringsventilen konfigureras med 316L produktkontaktytor i rostfritt stål, FDA-kompatibla tätningsmaterial och hygieniska ytor, stödjande GMP-orienterade produktionsmiljöer.

Relevant material och överensstämmelsedokumentation kan tillhandahållas enligt projektets krav.

FAQ

Vad används en sanitär dubbeldoserande vridspjällsventil till?

Det används för kontrollerad och repeterbar dosering av pulver, granulat och andra torra bulkmaterial, särskilt där både hög matningshastighet och exakt slutdosering krävs.

Varför använder ventilen två rotorer?

Den stora rotorn utför grovdosering, flyttar material snabbt, medan den lilla rotorn utför findosering nära målvärde. Detta stegvisa tillvägagångssätt hjälper till att balansera genomströmning och doseringsnoggrannhet.

Kan den anslutas till ett vågsystem?

Ja. Den sanitära dubbeldoserande vridspjällsventilen för pulverurladdning kan samverka med PLC-kontroller, lastceller och automatiserade vägningssystem för programmerbar dosering och dosering.

Är det lämpligt för farmaceutiska tillämpningar?

Ja. Ventilen kan tillverkas med SS316L produktkontaktkomponenter, hygieniska ytor och FDA-kompatibla tätningar, vilket gör den lämplig för GMP-orienterad läkemedelsbearbetning.

Vilka storlekar finns tillgängliga?

Standardstorlekar inkluderar 6", 8", 10" och 12".

Vilka tätningsmaterial finns tillgängliga?

PTFE-, EPDM- och silikontätningsalternativ är tillgängliga beroende på processförhållandena och tillämpningen krav.
