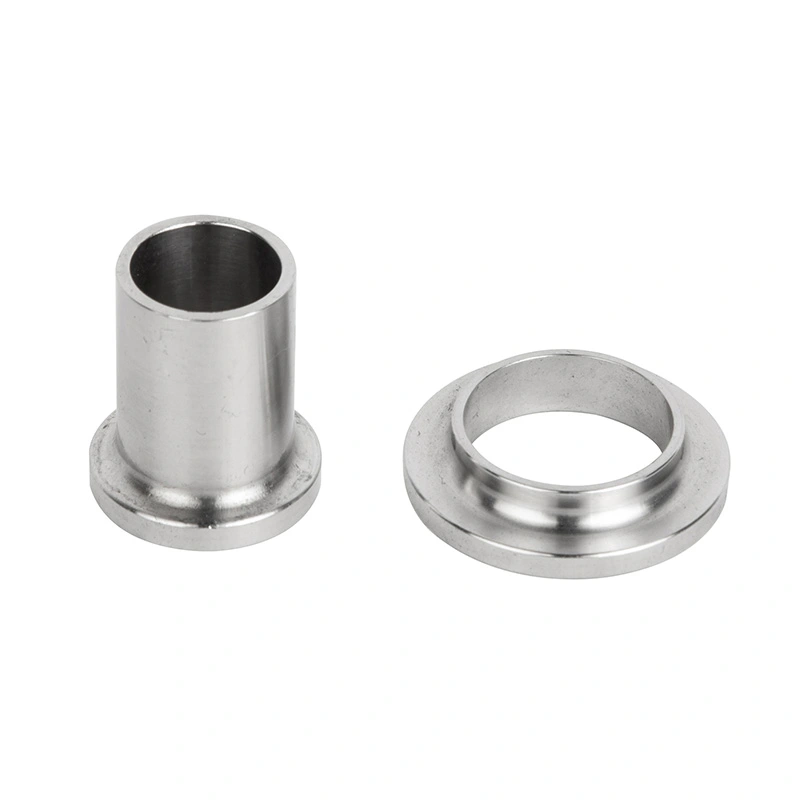

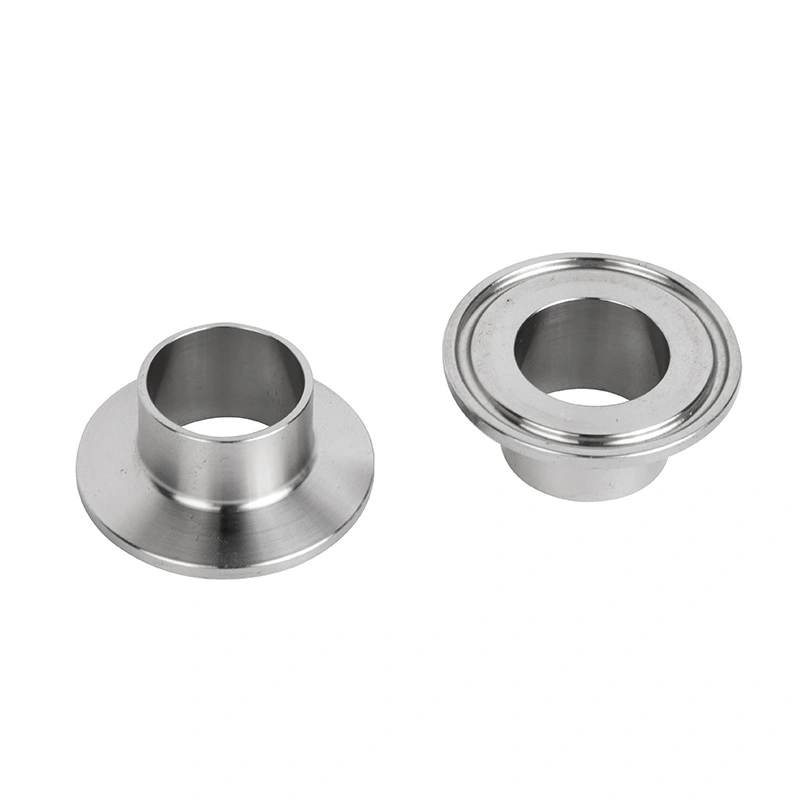

Hygienic BS 4825 Ferrule är huvudsakligen tillverkad av 316L rostfritt stål (1.4404) för applikationer som kräver god korrosionsbeständighet, mekanisk styrka och hygienisk prestanda. Ett 304 rostfritt stålalternativ är också tillgänglig för applikationer där materialkraven är mindre krävande.
Designad enligt BS 4825 del 3, finns hylsan i storlekar från 1/2" till 8". Dess precisionsbearbetad tätningsyta och slät inre yta hjälper till att minska produktretention och stöder CIP/SIP-rengöringsprocedurer.
AVM-hylsan följer dimensionskraven som är förknippade med BS 4825 Part 3 hygieniska hylsor. Den är designad för användning med kompatibla sanitära klämanslutningar, vilket gör att processutrustning och rörledningssektioner kan anslutas och kopplas bort utan att skära eller svetsa om röret.
Detta gör anslutningen lämplig för system där regelbunden inspektion, rengöring, komponentbyte eller underhåll av utrustning krävs.
316L rostfritt stål / 1.4404 är standardmaterialet för applikationer som kräver högre korrosionsbeständighet och hygienisk prestanda. Det väljs vanligtvis för läkemedel, bioteknik, mejeriprodukter, livsmedel och hög renhet processsystem.
304 rostfritt stål finns som alternativ för lämpliga applikationer där processmediet och miljöförhållanden kräver inte den extra korrosionsbeständigheten på 316L.
Materialval bör baseras på processmedium, rengöringskemikalier, driftstemperatur och tillämplig projektkrav.
Hygienic BS 4825 Ferrule använder en sanitär klämanslutning som fungerar med en kompatibel packning och klämma. Detta konfigurationen gör att anslutningen kan monteras och demonteras relativt snabbt jämfört med permanent svetsade anslutningar.
För korrekt tätning bör hylsan, packningen och klämman väljas som en kompatibel uppsättning med matchande mått.
Det inre yttillståndet hos en sanitetshylsa påverkar direkt produktretention och rengöringsprestanda. AVM BS 4825 Ferrule använder en slät inre yta med en standardfinish på Ra ≤ 0,8 μm.
Det släta hålet minskar områden där processmedia kan ackumuleras och stödjer effektivare rengöring och dränering. Hylsan kan införlivas i sanitära rörsystem med hjälp av CIP- och SIP-procedurer, förutsatt att komplett montering och dess tätningskomponenter är lämpliga för de specificerade rengörings- och steriliseringsförhållandena.
För applikationer med hög renhet kan köpare specificera erforderlig ytfinish och dokumentation före produktion.
AVM Hygienic BS 4825 Ferrule är designad för sanitära bearbetningssystem där hygienisk konstruktion, material kompatibilitet, yttillstånd och rengörbarhet är viktiga. Produktkonfigurationer kan väljas enligt till krav associerade med 3-A Sanitary Standards, EHEDG hygieniska designprinciper och FDA livsmedelskontakt materialkrav.
Tillämpliga överensstämmelsekrav beror på rostfritt stål, ytfinish, packningsmaterial och fullständig anslutningskonfiguration. AVM kan bekräfta tillämplig dokumentation enligt den specifika produkten och projektkrav.
För livsmedels- och mejeribearbetningstillämpningar kan hylsan specificeras enligt tillämplig 3-A sanitet krav, med hänsyn till släta produktkontaktytor, rengöringsbarhet och hygienisk anslutning design.
Hylsan kan integreras i rörsystem utformade enligt EHEDG hygieniska designprinciper, särskilt för applikationer där låg produktretention, effektiv rengöring och hygieniska processförhållanden krävs.
För mat- och dryckstillämpningar som involverar produktkontakt kan lämpliga material- och tätningskonfigurationer vara väljs enligt tillämpliga FDA-krav. Den specifika FDA-dokumentationen bör bekräftas enligt material och packningskonfiguration som medföljer.
| Punkt | Specifikation |
| Produkt | Hygienisk BS 4825 hylsa |
| Standard | BS 4825 del 3 |
| Standardmaterial | Rostfritt stål 316L / 1.4404 |
| Valfritt material | Rostfritt stål 304 |
| Storleksintervall | 1/2" – 8" |
| Ytfinish | Ra ≤ 0,8 μm |
| Anslutningstyp | Klämhylsa |
| Förseglingsmetod | Kompatibel sanitetspackning + klämma |
| Rengöring | CIP/SIP-kompatibel |
| Hygieniska krav | 3-A / EHEDG / FDA tillämplig konfiguration |
| Ansökan | Hygieniska och högrena rörsystem |
Följande dimensioner täcker vanliga hylsorstorlekar som levereras för sanitära rörapplikationer. Köpare bör bekräfta erforderlig rördiameter och anslutningsmått före beställning.
| Rör OD | Hylsans längd | Fläns OD |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
Hylsan kan användas i sanitära processlinjer för vätskeöverföring, utrustningsanslutningar och ren process system. Dess klämkonfiguration tillåter också att anslutna komponenter tas bort för inspektion och underhåll.
Typiska applikationer inkluderar bearbetning av drycker, produktion av flytande livsmedel, överföring av ingredienser och sanitetsverktyg system där korrosionsbeständighet och rengörbara röranslutningar krävs.
316L hylsor i rostfritt stål är lämpliga för mjölk, grädde, yoghurt och andra mejeribearbetningssystem där det är hygieniskt anslutningar och frekvent rengöring ingår i normal produktion.
Hygienic BS 4825 Ferrule kan installeras i sanitär brygg- och dryckesutrustning, inklusive rörledningar anslutningar mellan tankar, pumpar, ventiler och andra processkomponenter.
För vätskesystem med hög renhet hjälper den släta inre ytan och sanitära klämanslutningen till att skapa en rengöringsbar rörarrangemang. Det slutliga materialet, ytfinishen, packningen och rengöringsproceduren bör väljas enligt till processspecifikationen.
Hylsan måste matcha den faktiska rörets ytterdiameter och tillämpliga BS 4825-dimensioner. Endast nominell rörstorlek bör inte användas vid beställning av ersättningskomponenter.
316L är generellt att föredra för krävande sanitets-, läkemedels-, bioteknik-, mejeriprodukter och korrosionskänsliga applikationer. 304 kan övervägas när dess korrosionsbeständighet är tillräcklig för processmiljön.
En standard Ra ≤ 0,8 μm finish är lämplig för många sanitära applikationer. Projekt med strängare renlighet krav kan specificera en jämnare ytfinish där så är tillämpligt.
En sanitetshylsa kräver en kompatibel packning och klämma för att bilda hela anslutningen. Måtten och Materialet i dessa komponenter bör kontrolleras tillsammans för att säkerställa korrekt montering och tätning.
Köpare bör tillhandahålla förväntade rengöringskemikalier, temperatur, steriliseringsförhållanden och drift miljö vid val av hylsa och tätningskomponenter för CIP/SIP-system.
AVM levererar BS 4825 sanitetshylsor för hygieniska rörprojekt som kräver olika storlekar, materialkvaliteter, ytfinish och anslutningskonfigurationer.
För offert och teknisk bekräftelse kan köpare tillhandahålla rörets OD, materialkvalitet, kvantitet, ytfinish, packningskrav och tillämpning.
För läkemedels-, bioteknik-, livsmedels-, mejeri-, dryckes- och högrenhetsprojekt kan AVM bekräfta det tillämpliga produktkonfiguration och tillgänglig teknisk dokumentation enligt de specifika orderkraven.
Hylsan är designad enligt BS 4825 Part 3 krav för hygieniska hylsor och är avsedd för kompatibla sanitära klämrörsystem.
Standardmaterialet är 316L rostfritt stål / 1.4404. 304 rostfritt stål kan även levereras för lämpliga applikationer.
Det medföljande storleksintervallet är 1/2" till 8". Vanliga storlekar inkluderar 1/2", 1", 2", 3", 4" och 6". De exakta måtten bör bekräftas mot den erforderliga tubstandarden innan beställning.
Ja. Hylsan kan användas i farmaceutiska och biotekniska sanitära rörsystem när det valda materialet, ytfinish, packning och komplett systemkonfiguration uppfyller projektets hygienkrav.
Hylsan kan konfigureras enligt tillämpliga 3-A-, EHEDG- och FDA-relaterade krav. Den exakta överensstämmelsen och dokumentation beror på material, ytfinish, packning och specifik produktkonfiguration. Köpare bör bekräfta den nödvändiga dokumentationen med AVM innan du beställer.
Standardytan är Ra ≤ 0,8 μm. Om projektet kräver en annan ytspecifikation bör köpare ange önskad finish vid offertförfrågan.
Ja. Hylsan kan integreras i CIP/SIP-kompatibla sanitära rörsystem. Den fullständiga anslutningen montering, inklusive packning och klämma, måste vara lämpliga för de faktiska rengörings- och steriliseringsförhållandena.
Hylsan är röranslutningskomponenten. En kompatibel klämma och packning kan specificeras enligt projektet krav. Köpare bör bekräfta om de behöver en enskild hylsa eller en komplett anslutningsenhet.
316L rostfritt stål rekommenderas generellt för högre korrosionsbeständighet och krävande hygieniska tillämpningar. 304 rostfritt stål kan användas där processmediet och driftsmiljön är kompatibla med dess material fastigheter.
