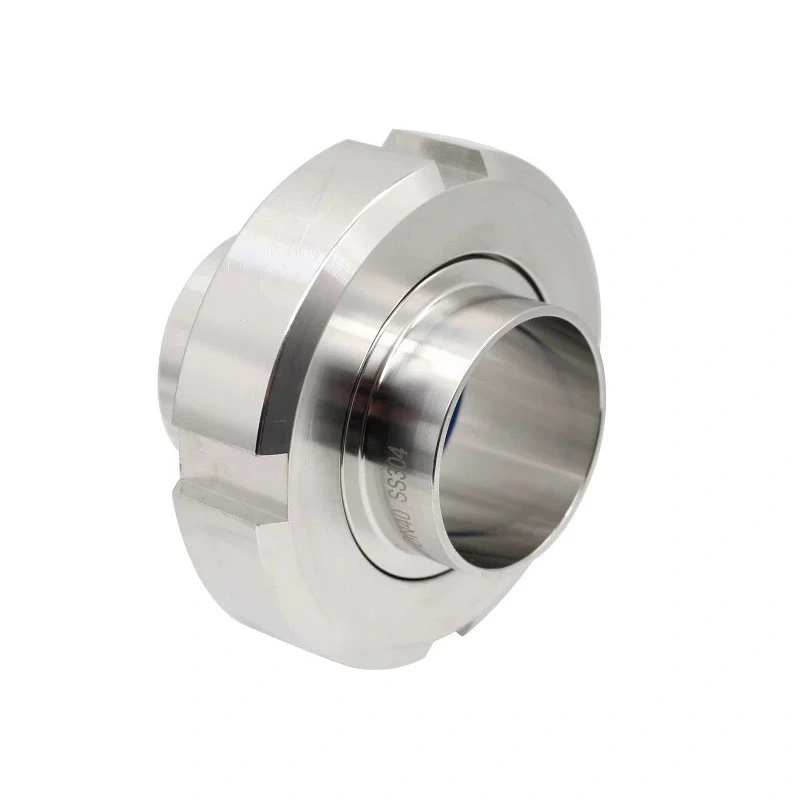

Hygienisk SMS Union Rörkoppling

Hygienic SMS Union Pipe Fitting är tillverkad av SUS304 / 1.4301 eller SUS316L / 1.4404 rostfritt stål och utformad enligt SMS 1145 hygieniska fackliga krav. Precisionsbearbetade anslutnings- och tätningsytor hjälper till bibehålla en pålitlig fog samtidigt som den släta inre ytan minskar produktretention inom processlinjen.

AVM SMS Union Pipefitting är lämplig för mejeriprodukter, mat och dryck, bryggning, läkemedel, bioteknik, kosmetika, och andra hygieniska vätskebearbetningssystem, särskilt där rengörbarhet och bekvämt underhåll av rörledningar är viktiga.

Anslutningsstruktur och material

1. SMS 1145 Hygienisk Standard

Förbandet är utformat enligt SMS 1145 krav för sanitära röranslutningar. Den standardiserade strukturen hjälper till att underlätta kompatibiliteten med motsvarande SMS sanitetskomponenter och gör det möjligt för ingenjörer att bygga servicevänliga processrörsystem.

Fackföreningsformatet är särskilt användbart för rörledningar som måste öppnas med jämna mellanrum för utbyte av utrustning, inspektion, rengöring eller modifiering av processlinjen.

2. Tillval i rostfritt stål

AVM tillhandahåller SUS304 / 1.4301 och SUS316L / 1.4404 materialalternativ.

SUS304 är lämplig för allmänna sanitära bearbetningsapplikationer där standard korrosionsbeständighet är tillräcklig. SUS316L erbjuder högre korrosionsbeständighet och väljs vanligtvis för läkemedel, bioteknik, mejeri och mer krävande processmiljöer.

Materialvalet bör ta hänsyn till processmedium, rengöringskemikalier, driftstemperatur och tillämplig branschkrav.

3. Union Connection Configurations

Olika installationsförhållanden kräver olika anslutningsarrangemang. AVM SMS Union Pipefitting kan vara levereras i gängad koppling, svetsad koppling och han/hon koppling.

Detta gör det möjligt för köpare att välja anslutningsstruktur enligt befintligt rörsystem, utrustningsgränssnitt, installationsmetod och underhållskrav.

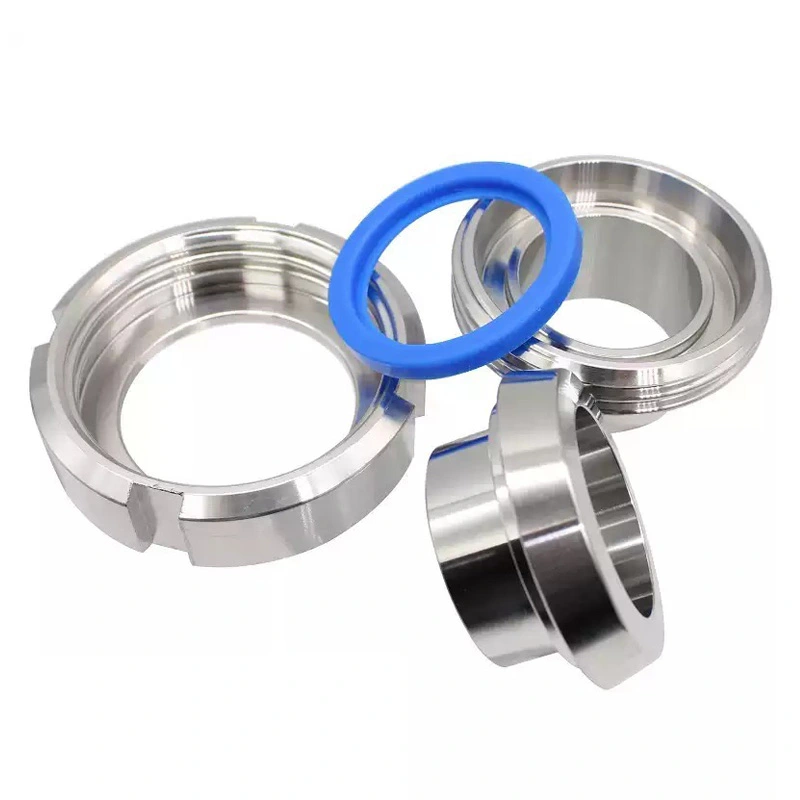

Tätning och invändig yta

Tätningsgränssnittet är en av de viktigaste övervägandena när man väljer en sanitetsunion. AVM SMS-förbund använder precisionsbearbetade tätningsytor och kompatibla sanitära tätningsmaterial för att minska läckage under normala operation.

Tillgängliga tätningsmaterial inkluderar EPDM, FKM, PTFE och silikon, vilket gör att tätningskonfigurationen kan väljas beroende på processmedium och driftsförhållanden.

Standardytan är Ra ≤ 0,8 μm. Den släta inre ytan hjälper till att minska områden där processvätskor kan kvarstår och stödjer rengöringsprocedurer i hygieniska rörsystem.

Tekniska höjdpunkter

Montering och underhåll

1. Snabb demontering av rörledningen

Kopplingsstrukturen gör att anslutna komponenter kan separeras utan att rörledningen skärs av. Detta är användbart när pumpar, ventiler, instrument, tankar eller annan processutrustning kräver inspektion eller utbyte.

2. Enklare underhåll

För fabriker med regelbundet produktionsunderhåll kan en löstagbar fackkoppling minska arbetet med åtkomst till enskilda delar av rörsystemet.

Anslutningen ska monteras med rätt packning och åtdragningsmetod. Överdriven åtdragning bör vara undvikas eftersom det kan skada tätningskomponenterna eller påverka anslutningsprestandan.

3. Lämplig för CIP- och SIP-system

Hygienic SMS Union Pipe Fitting kan integreras i sanitära rörsystem med CIP- och SIP-rengöring procedurer, förutsatt att det valda materialet och tätningen är kompatibla med de faktiska rengöringskemikalierna, temperatur, tryck och steriliseringsförhållanden.

Hygieniska designöverväganden

Sanitära anslutningar måste ge mer än mekanisk sammanfogning. Deras inre geometri, tätningsstruktur, ytfinish och materialval påverkar alla rengöring och kontamineringskontroll.

AVM Hygienic SMS Union Pipe Fitting använder en jämn inre flödesbana och rostfritt stålkonstruktion för att minska bibehålla produkter och stödja hygienisk bearbetning.

För läkemedels-, bioteknik-, livsmedels- och mejeriprojekt bör köpare utvärdera hela röraggregatet, inklusive rör, kopplingar, packningar, ventiler, svetskvalitet och rengöringsprocedurer, snarare än att bedöma fackligt oberoende.

Ansökningar

Bearbetning av mejeriprodukter

SMS-förbund är lämpliga för mejeriprocesslinjer som används för mjölk, grädde, yoghurt och andra flytande mejeriprodukter. Den löstagbar anslutningsstruktur är användbar för utrustning som kräver regelbunden inspektion och rengöring.

Mat och dryck

Facket kan användas i dryckesproduktion, flytande livsmedelsbearbetning, överföring av ingredienser och sanitet rörledningar där rengörbara anslutningar krävs.

Bryggsystem

I bryggutrustning kan fackföreningar ansluta tankar, pumpar, ventiler och processrörledningar samtidigt som de tillåts komponenter som ska tas bort för underhåll.

Läkemedel och bioteknik

SUS316L konstruktion och kompatibla tätningsmaterial gör kopplingen lämplig för rena processrör som används i farmaceutiska och biotekniska anläggningar. Slutliga material- och ytkrav bör väljas enligt den specifika processspecifikationen.

Kosmetisk och kemisk bearbetning

Unionen kan tillämpas på sanitära vätskebearbetningslinjer för kosmetika och lämpliga kemiska produkter där korrosionsbeständighet, rengöringsbarhet och underhållbara anslutningar krävs.

Val av tätningsmaterial

Det faktiska tätningsmaterialet bör bekräftas mot processmediet och driftsförhållandena innan beställning.

Valguide för SMS Union

1. Välj rätt storlek

Det tillgängliga intervallet är DN10–DN100. Kopplingsstorleken bör motsvara den befintliga rör- eller utrustningsanslutningen istället för att endast väljas enligt den förväntade flödeshastigheten.

2. Välj rostfritt stål

SUS304 är lämplig för många allmänna sanitära applikationer, medan SUS316L normalt föredras för högre korrosion motstånd och mer krävande hygieniska processförhållanden.

3. Bekräfta anslutningstypen

Gängade, svetsade och han-/honkonfigurationer uppfyller olika installationskrav. Köpare bör kontrollera befintligt pipeline-gränssnitt innan du väljer förbund.

4. Bekräfta förseglingen

EPDM, FKM, PTFE och silikon har olika kemiska och temperaturbeständiga egenskaper. Tätningen ska vara väljs utifrån den faktiska processen och rengöringsförhållandena.

AVM Supply och teknisk support

AVM levererar Hygienic SMS Union Pipe Fitting i olika storlekar, rostfria stålsorter, anslutningskonfigurationer, och tätningsmaterial för hygieniska processrörprojekt.

Vid offertförfrågan kan köpare ange DN-storlek, materialkvalitet, anslutningstyp, tätningsmaterial, kvantitet, ytfinish och applicering.

För mejeri-, livsmedels-, dryckes-, läkemedels-, bioteknik-, kosmetika- och andra rena processprojekt kan AVM bekräfta lämplig konfiguration och tillgänglig teknisk dokumentation enligt de specifika orderkraven.

FAQ

1. Vilken standard följer AVM SMS Union?

Produkten är designad enligt SMS 1145 hygieniska fackliga krav och är avsedd för kompatibel sanitet processrörsystem.

2. Vilka material finns tillgängliga?

Standardmaterialalternativen är SUS304 / 1.4301 och SUS316L / 1.4404. Lämpligt betyg bör väljas enligt processmedium och korrosionskrav.

3. Vilka storlekar finns tillgängliga?

Standardstorleksintervallet är DN10 till DN100. Den erforderliga storleken bör matchas med befintlig sanitetsslang och utrustningsanslutning.

4. Vilka tätningsmaterial kan levereras?

Tillgängliga alternativ inkluderar EPDM, FKM, PTFE och silikon. Rätt material beror på processmediet, temperatur, tryck, rengöringskemikalier och steriliseringsförhållanden.

5. Är SMS Union lämplig för CIP och SIP?

Ja. Förbandet kan integreras i CIP/SIP-kompatibla sanitetssystem, förutsatt att den valda tätningen material och komplett anslutningsenhet är lämpliga för de faktiska rengörings- och steriliseringsförhållandena.

6. Vad är skillnaden mellan en svetsad anslutning och en unionsanslutning?

En svetsad anslutning skapar en permanent rörfog, medan en koppling ger en löstagbar anslutning. SMS-förbund är särskilt användbart där utrustning eller rörledningssektioner måste inspekteras regelbundet, bytas ut eller demonteras.

7. Är SUS316L nödvändigt för farmaceutiska tillämpningar?

Inte alla läkemedelsapplikationer kräver samma materialkonfiguration. SUS316L väljs dock ofta för krävande hygieniska och korrosionskänsliga processmiljöer. Det slutliga materialbetyget bör fastställas enligt processspecifikationen.

8. Vilken ytfinish finns tillgänglig?

Standardytan är Ra ≤ 0,8 μm. Om ett projekt kräver en annan ytspecifikation bör detta vara det bekräftad med AVM före produktion.

9. Vad är produktionsledtiden?

Standardproduktionstiden är 7–10 dagar. Det faktiska schemat beror på orderkvantitet, materialtillgänglighet, produktspecifikationer och anpassningskrav. Brådskande beställningar bör bekräftas med AVM innan beställning.

10. Vilka är betalningsvillkoren?

Standardvillkoren är 30% deposition och 70% saldo före leverans med T/T eller L/C. Små beställningar ska betalas i sin helhet före produktion.

11. Hur paketeras SMS-förbund för export?

Produkterna är säkert förpackade i pappers- och trälådor för internationell transport. Förpackningsarrangemang kan bekräftas enligt orderkvantitet och fraktkrav.
