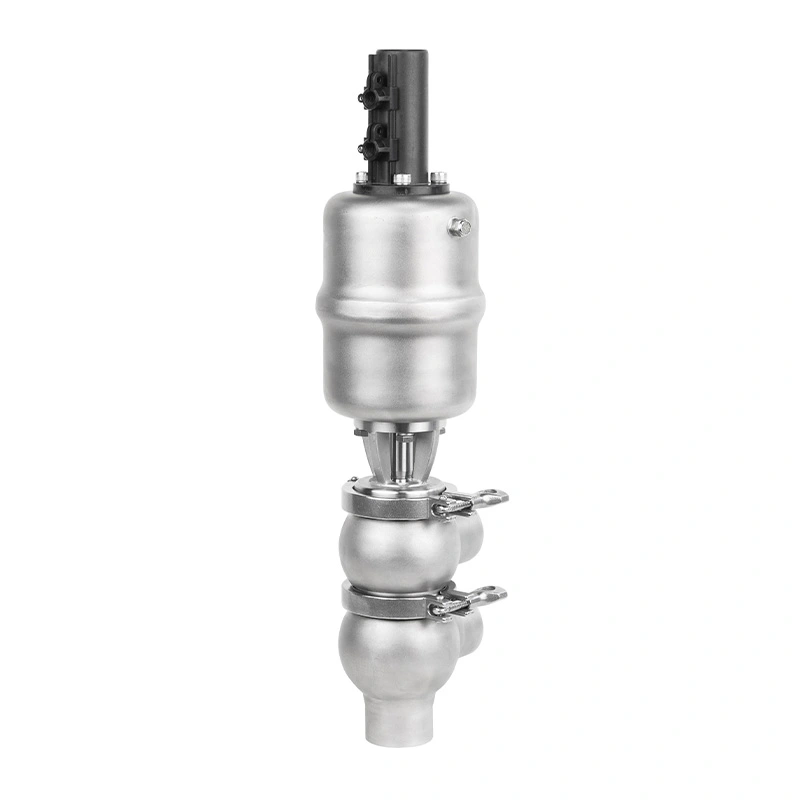

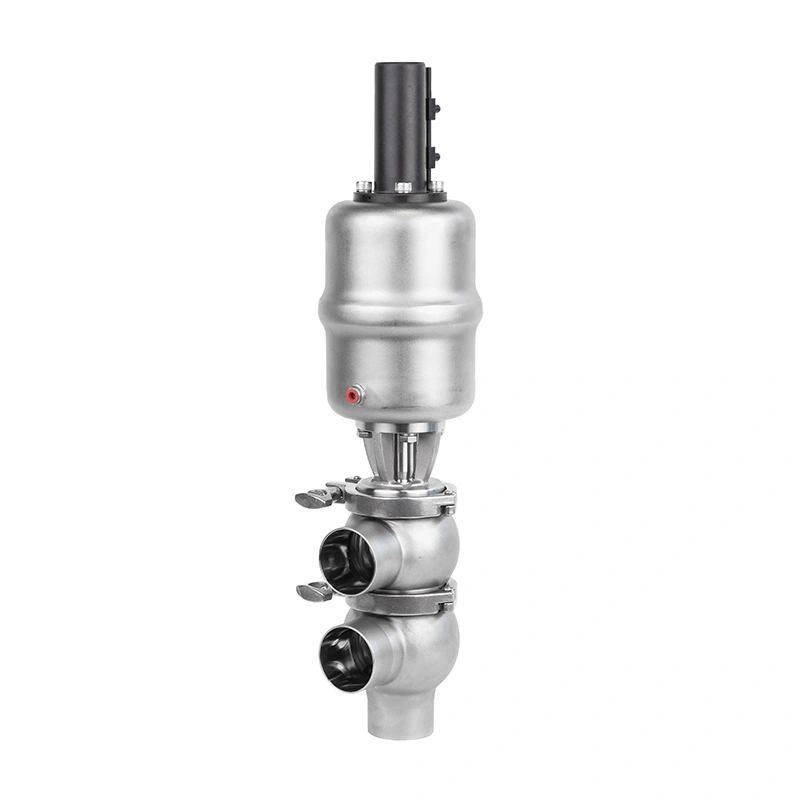

Med en kompakt enkelsätesstruktur, 316L rostfritt stål produktkontaktkomponenter, släta invändiga ytor och manuell eller pneumatisk drift ger AVM Sanitary Single-Seat avstängningsventil en praktisk lösning för hygienisk vätskeisolering i mat, dryck, mejeri, bryggeri, läkemedel, bioteknik, kosmetika och sanitet kemisk bearbetning.
Dess CIP/SIP-kompatibla konstruktion minskar behovet av frekvent demontering, medan FDA-kompatibla tätningsalternativ och sanitära anslutningsstandarder gör att ventilen kan integreras i olika hygieniska processsystem.
AVM ensätes avstängningsventil är i första hand utformad för att öppna eller stänga en processledning, vilket ger en enkel sätt att isolera utrustning, rörledningar, tankar och bearbetningssektioner.
Dess enkla funktionsprincip gör den lämplig för applikationer där tillförlitlig flödesisolering är viktigare än komplex flödesdirigering.
Ett precisionsbearbetat ventilsäte arbetar tillsammans med den valda sanitära tätningen för att skapa en pålitlig tätning gränssnitt. Detta hjälper till att minimera oönskat läckage när ventilen är stängd, även när processen upplever förändringar i tryck eller temperatur inom det specificerade driftsområdet.
Jämfört med mer komplexa flersätesventilarrangemang ger enkelsätesstrukturen en kompakt konfiguration som är lättare att installera och underhålla.
Den kan användas vid rörledningsgrenar, utrustningsinlopp och utlopp, tankanslutningar och andra ställen där pålitlig isolering krävs.
Den interna flödesvägen är utformad för att minimera döda utrymmen där produktrester, rengöringsvätska eller mikroorganismer kunde ackumuleras.
Detta är särskilt viktigt i applikationer där produktionssatser byts ofta eller där det är strikt hygienisk kontroll krävs.
Den invändiga ytfinishen kan nå Ra ≤0,4–0,8 μm, med elektropolering tillgänglig som tillval. En slät yta hjälper till att minska produktens vidhäftning och stöder effektivare rengöring under CIP-cykler.
Ventilhuset och interna produktkontaktkomponenter är tillverkade av sanitärt rostfritt stål, med ASTM 316L / 1.4404 rostfritt stål tillgängligt för krävande hygieniska tillämpningar.
Materialet ger korrosionsbeständighet mot kompatibla processmedia och upprepade rengöringsmedel.
Ventilen är designad för hygieniska processsystem som kräver 3-A sanitära standarder, medan tillgänglig EPDM, Silikon- och FKM-tätningar använder FDA-kompatibla material.
För läkemedels-, livsmedels- och dryckstillämpningar kan köpare välja lämplig konfiguration enligt deras myndighets- och processkrav.
Den strömlinjeformade inre strukturen tillåter rengöringsvätskor att passera genom ventilen under CIP-operationer, vilket hjälper ta bort restprodukt utan att kräva rutinmässig demontering.
Ventilen kan konfigureras för upprepade steriliseringscykler, med den tillämpliga temperaturen bestäms av valt tätningsmaterial och ventilkonfiguration.
Ventilstrukturen gör det möjligt att komma åt viktiga slitagekomponenter för inspektion och utbyte. Regelbunden tätningsinspektion kan hjälpa till att identifiera slitage innan det påverkar processtillförlitligheten.
Kombinationen av en enkel ensätesstruktur, utbytbara tätningskomponenter och lättåtkomlig konstruktion hjälper till minska underhållstiden jämfört med mer komplicerade ventilenheter.
Manuell drift ger en enkel lösning för rörledningar där ventilbyte utförs av operatörer och automatisk styrning krävs inte.
En normalt stängd konfiguration håller ventilen stängd när pneumatisk styrning inte tillämpas, vilket gör den lämplig för processlinjer där en stängd position är att föredra som standarddriftstillstånd.
En normalt öppen konfiguration tillåter att ventilen förblir öppen under det definierade standardtillståndet och kan väljas enligt processtyrningsstrategin.
Den dubbelverkande konfigurationen ger pneumatisk kontroll för både öppnings- och stängningsoperationer, vilket gör den lämplig för automatiserade produktionssystem som kräver kontrollerad ventilrörelse.
Valfria lägesåterkopplingsenheter, styröverdelar, magnetventiler och intelligenta styrenheter gör att AVM-ventilen kan kopplas till automatiserade processtyrningssystem.
| Parameter | Specifikation |
| Produkt | Sanitär ensätes avstängningsventil |
| Stämpla | AVM |
| Typ av ventil | Sanitär avstängnings-/hygienisk avstängningsventil |

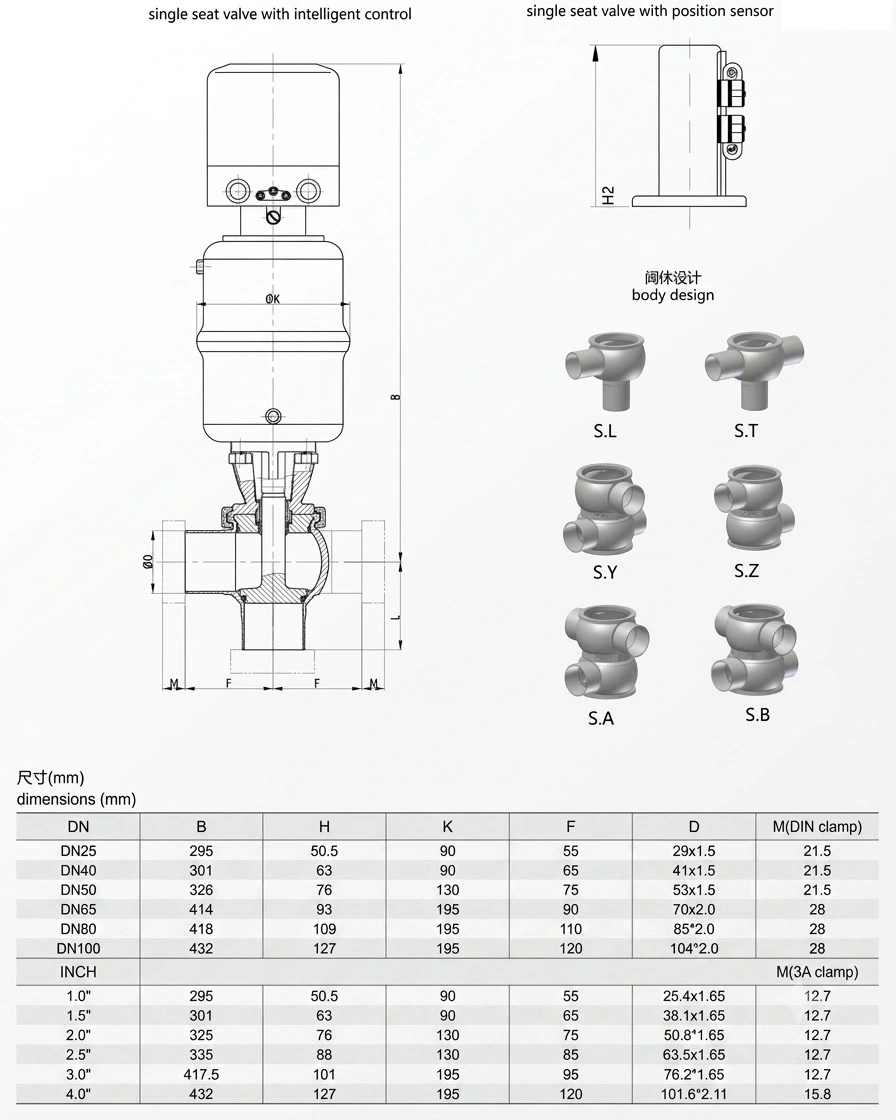

| Tillgängliga storlekar | DN10–DN100; specifik standardkonfiguration DN25–DN100 / 2"–4" |
| Kroppsmaterial | AISI 304 / ASTM 316L rostfritt stål; 1,4404 |
| Interna komponenter | Precisionsbearbetat rostfritt stål av sanitetskvalitet |
| Invändig ytfinish | Ra ≤0,4–0,8 μm |
| Elektropolering | Valfritt, Ra ≤0,4 μm |
| Tätningsmaterial | EPDM, PTFE, Silikon, FKM |
| Seal Compliance | FDA-kompatibla alternativ för livsmedelsklass |
| Arbetstryck | Upp till 10 bar, anpassningsbar; standardkonfiguration upp till 5 bar |
| Arbetstemperatur | -10°C till 150°C, beroende på konfiguration och tätningsmaterial |
| Drift | Manuell / Pneumatisk |
| Anslutningstyper | Klämma, svetsa, gänga, fläns |
| Standarder | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Valfria tillbehör | Positionsåterkopplingsenhet, styrtopp, magnetventil, intelligent styrenhet |
Klämanslutningar ger snabb installation och bekväm demontering, vilket gör dem lämpliga för sanitär bearbetning system som kräver frekvent inspektion eller underhåll.
Stumsvetsade anslutningar ger en permanent rörledningsanslutning med färre löstagbara skarvar och är lämpliga för hygiensystem där smidiga interna övergångar är viktiga.
Gängade och flänsade konfigurationer kan väljas för kompatibel processutrustning och rörledningslayouter där olika installations- eller underhållskrav gäller.
AVM kan konfigurera ventilen enligt vanliga sanitära anslutningsstandarder inklusive SMS, DIN 11851, ASME BPE, RJT och IDF, hjälper köpare att matcha ventilen med befintliga processrör.
AISI 304 ger ett praktiskt alternativ för lämpliga sanitära applikationer, medan 316L rostfritt stål är att föredra där högre korrosionsbeständighet och krävande produktkontaktförhållanden krävs.
EPDM lämpar sig för många vattenbaserade och allmänna hygieniska bearbetningsapplikationer. Det slutliga urvalet bör baseras på processmediet och rengöringsförhållandena.
Silikon kan väljas för applikationer som kräver lämplig flexibilitet och temperaturprestanda, beroende på processkompatibilitet.
FKM ger motstånd mot många oljor, kemikalier och applikationer vid högre temperaturer. Kompatibilitet med verkligheten process- och rengöringsmedia bör bekräftas innan valet.
PTFE kan specificeras där dess kemiska beständighet och temperaturegenskaper är fördelaktiga för det avsedda ansökan.
Material av rostfritt stål och relevant materialdokumentation kan kontrolleras mot angiven ventil konfiguration.
Kritiska dimensioner och anslutningsgränssnitt inspekteras för att säkerställa kompatibilitet med kundens rörledningar och utrustning.
Trycktestning utförs för att verifiera ventilens mekaniska integritet under specificerade testförhållanden.
Tätningssystemet kontrolleras för läckage för att verifiera avstängningsprestanda före transport.
Invändiga och yttre ytförhållanden kontrolleras enligt de angivna ytkraven.
Manuella och pneumatiska konfigurationer kontrolleras för korrekt öppning, stängning och ställdonets funktion före leverans.
Används för att isolera mjölk, grädde, flytande mejeriprodukter och kompatibla rengöringslinjer där strikt hygien och frekvent CIP-rengöring krävs.
Lämplig för hygieniska produktionslinjer för flytande livsmedel som kräver pålitlig isolering vid bearbetningsutrustning, tankar och rörledningssektioner.
Ventilen kan installeras i dryckes-, öl- och vätskebehandlingssystem för produktlinjeisolering och utrustning avstängning.
För kompatibla farmaceutiska tillämpningar, den hygieniska ytfinishen, sanitetskonstruktionen och CIP/SIP kapacitet stöder kontrollerade processmiljöer.
Den kompakta ensitsiga konfigurationen kan användas för hygienisk vätskeisolering inom bioteknik och laboratorier processutrustning där renbarhet och kontrollerat flöde är viktigt.
Lämplig för kosmetiska vätskebearbetningssystem som kräver ren produkthantering och pålitlig rörledningsisolering.
Välj ventil enligt befintlig rördiameter, erforderlig flödeskapacitet och anslutningsstandard. AVM konfigurationer finns tillgängliga över ett brett sanitetsstorleksområde.
Bekräfta det faktiska arbetstrycket och driftstemperaturen innan du väljer ventilhus och tätningskonfiguration. Den maximala tillämpliga temperaturen beror på de valda materialen.
Välj EPDM, PTFE, Silikon eller FKM beroende på processmedium, rengöringskemikalier, steriliseringsförhållanden, och förväntad driftstemperatur.
Välj manuell drift för enkel lokal isolering eller pneumatisk drift när ventilen behöver integreras i ett automatiserat produktionssystem.
Ange erforderlig anslutningstyp och standard, såsom Tri-Clamp, svets, gänga, fläns, DIN 11851, SMS, IDF, RJT, eller ASME BPE.
Enkelsäteskonfigurationen ger en praktisk lösning när det primära kravet är pålitlig öppning och stängning snarare än komplex mediaseparation eller flödesavledning.
Den minimerade döda bendesignen, den smidiga inre finishen och CIP/SIP-kompatibiliteten hjälper till att minska produktrester och förenkla det hygieniska underhållet.
AVM erbjuder flera kroppsmaterial, tätningsalternativ, anslutningsstandarder, driftmetoder och automatiseringstillbehör att matcha olika bearbetningsmiljöer.
Pneumatiska ställdon, positionsåterkoppling, magnetventiler, styrtoppar och intelligenta styrenheter gör att ventilen kan integreras i moderna automatiserade bearbetningssystem.
Den används främst för att isolera eller öppna en enda processflödesväg i hygieniska rörsystem. Typiska applikationer inkluderar utrustningsisolering, tankanslutningar, rörledningssektioner och processledningsavstängning.
En ensätes avstängningsventil är huvudsakligen utformad för enkel flödesisolering. En blandningssäker ventil använder flera tätningssäten och en läckagekammare för att separera två processmedia och minska riskerna för korskontaminering.
Ja. Den sanitära designen stöder CIP-rengöring och kan konfigureras för upprepade steriliseringscykler enligt de valda ventil- och tätningsmaterialen.
316L rostfritt stål är i allmänhet att föredra för krävande hygieniska produktkontaktapplikationer på grund av dess korrosionsbeständighet och sanitära prestanda.
Ja. AVM tillhandahåller normalt stängda, normalt öppna och dubbelverkande pneumatiska ställdonkonfigurationer, såväl som automationstillbehör.
Det övergripande specificerade området är DN10–DN100, med standardkonfigurationer inklusive DN25–DN100 och 2"–4". Den exakta tillgänglig storlek bör bekräftas enligt den valda anslutningen och ventilkonfigurationen.
Den allmänna specifikationen tillåter upp till 10 bar med anpassning, medan standardkonfigurationen är klassad upp till 5 bar. Det faktiska tryckvärdet bör bekräftas för den valda modellen.
Ja. Tillgängliga alternativ inkluderar SMS, DIN 11851, ASME BPE, RJT, IDF, samt klämma, svetsning, gängad och fläns anslutningskonfigurationer.
Om din produktionslinje behöver en kompakt, hygienisk och underhållbar lösning för pålitlig rörledningsisolering, kan AVM Sanitär ensätes avstängningsventil ger en flexibel konfiguration för olika processförhållanden.
Skicka AVM din rörledningsstorlek, processmedium, tryck, temperatur, tätningskrav, anslutningsstandard och manual eller pneumatisk driftkrav för att identifiera lämplig ventilkonfiguration för din applikation.
