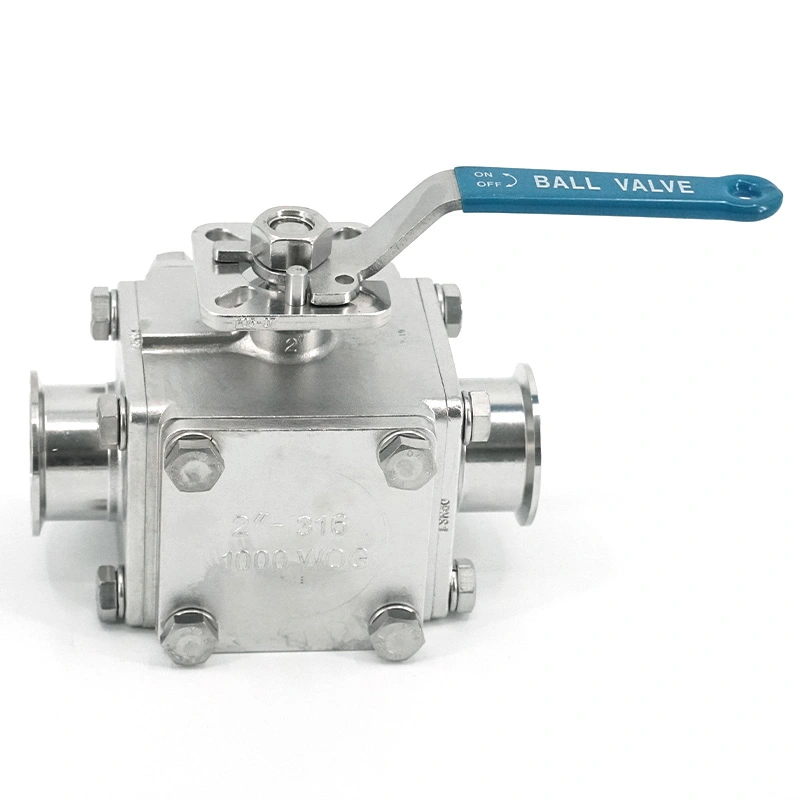

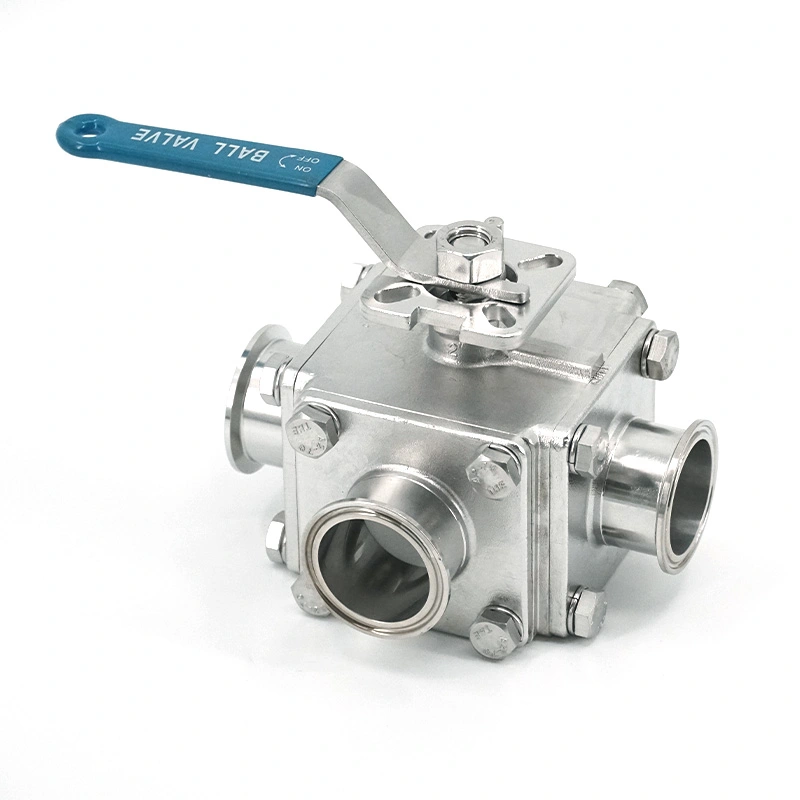

Sanitär pneumatisk fyrkantig trevägskulventil

Tillgänglig med L-Port och T-Port kulkonfigurationer, kan den sanitära pneumatiska fyrkantiga trevägskulventilen tillgodose olika krav på flödesdirigering. Den rostfria stålkroppen, polerade fuktade ytor, hålighetsminimerad sätesstruktur och pneumatisk kvartsvarvsdrift gör den lämplig för läkemedel, bioteknik, livsmedel, drycker, mejeriprodukter, kosmetika och andra hygieniska bearbetningssystem.

Flödesportkonfigurationer

1. L-Port Flow

L-Port-kulan ansluter två portar samtidigt som den isolerar den tredje porten. Det är lämpligt när en processström behöver vara växla mellan två olika rörledningar, som att välja mellan två tankar, överföringsvägar eller processuttag.

2. T-Port Flöde

T-Port-kulan ger mer flexibel kommunikation mellan de tre ventilportarna. Beroende på bollens position, olika rörledningar kan anslutas eller isoleras, vilket gör den lämplig för distribution, överföring och flervägsprocessdirigering.

3. Portval

L-Port- eller T-Port-konfigurationen bör väljas i enlighet med det faktiska pipelinearrangemanget och som krävs byta positioner. För komplexa system kan köpare tillhandahålla ett processflödesdiagram så att AVM kan verifiera det som krävs flödesväg före produktion.

Pneumatisk drift

1. 90°-drift

Det pneumatiska ställdonet roterar ventilskaftet 90° för att ändra kulans position och omdirigera processen media. Denna kvartsvarvsmekanism ger enkel växling mellan fördefinierade flödesvägar.

2. Dubbelverkande ställdon

Den dubbelverkande konfigurationen använder tryckluft för både öppnings- och stängningsrörelse. Den är lämplig för automatiserade system där pneumatisk styrning krävs i båda riktningarna.

3. Fjäder-retur ställdon

Fjäder-retur-konfigurationen använder tryckluft för en riktning och fjäderkraft för motsatt rörelse. Det kan väljas när processen kräver ett definierat standardläge efter förlust av lufttillförsel.

4. Integration av styrsystem

Det pneumatiska ställdonet kan kombineras med magnetventiler, gränslägesbrytare, lägesställare och luftfilter regulatorer. Dessa komponenter gör att ventilen kan integreras med PLC eller andra processkontrollsystem för fjärrstyrning byta.

Hygienisk inre design

1. Minskad produktretention

Den inre strukturen är utformad för att minska onödiga håligheter runt kulan och sätet. Detta hjälper till att begränsa processmedia kvarhåller under flödesväxling och stödjer hygienisk drift där produkter byts ofta.

2. Kavitetsfyllt säte

Den hålighetsfyllda sätesdesignen minskar det tillgängliga utrymmet runt tätningsområdet där processrester kan ackumuleras. Denna konstruktion stödjer enklare rengöring och hjälper till att minska potentiella föroreningspunkter.

3. Polerade blöta ytor

Standardinvändig ytfinish är Ra ≤0,8 μm, med en valfri Ra ≤0,4 μm elektropolerad yta. Ju smidigare ytan kan minska produktens vidhäftning och underlätta rengöring av produktkontaktytorna.

4. CIP och SIP

Den sanitära pneumatiska fyrkantiga trevägskulventilen är designad för integration i lämpliga CIP- och SIP-system, gör att rengörings- och steriliseringsprocedurer kan utföras medan ventilen förblir installerad. Själva CIP och SIP-förhållanden bör kontrolleras mot det valda sätet och tätningsmaterialen.

Material och tätningar

1. SUS304 och SUS316L

AVM tillhandahåller SUS304 och SUS316L konfigurationer av rostfritt stål. SUS316L kan väljas för tillämpningar som kräver högre korrosionsbeständighet eller mer krävande produktkontaktförhållanden.

2. PTFE-sits

PTFE ger pålitlig tätning och kemikaliebeständighet för många kompatibla sanitära processtillämpningar. dess lämplighet bör bekräftas enligt processmediet, rengöringsmedel och driftstemperatur.

3. EPDM och silikontätningar

EPDM och silikon kan väljas för kompatibla sanitära bearbetningsapplikationer beroende på processmediet, temperatur, rengöringskrav och steriliseringsförhållanden.

4. FKM Sigill

FKM finns tillgänglig för applikationer som kräver lämplig beständighet mot specifika kemikalier och driftsförhållanden. Kompatibilitet bör bekräftas innan valet.

Tätning och växling

1. Flödesvägsisolering

Den precisionsbearbetade kulan och den hygieniska sätesstrukturen ger tätning mellan utvalda flödesvägar, vilket hjälper till att förhindra oönskad kommunikation mellan isolerade portar.

2. Säteskompensation

Den elastiska tätningsstrukturen gör att sätet klarar normala förändringar i driftsförhållandena, vilket hjälper till att underhålla kontakt mellan kulan och sätet vid upprepade byten.

3. Driftsmoment

Den precisionsbearbetade kulan och sätet är designade för jämn rotation med kontrollerat manövermoment, vilket möjliggör pneumatiskt ställdon för att driva ventilen effektivt.

4. Upprepad växling

90° manövermekanismen är lämplig för processsystem där flödesvägar behöver ändras upprepade gånger under produktion, överföring, rengöring eller produktbyte.

Tekniska specifikationer

Storlek och mått

AVM tillhandahåller denna trevägskonfiguration från 1/2" till 4", motsvarande ungefär DN15–DN100. Faktiskt anslutningsdimensioner beror på den valda ventilstorleken och den sanitära anslutningskonfigurationen.

Anslutningsalternativ

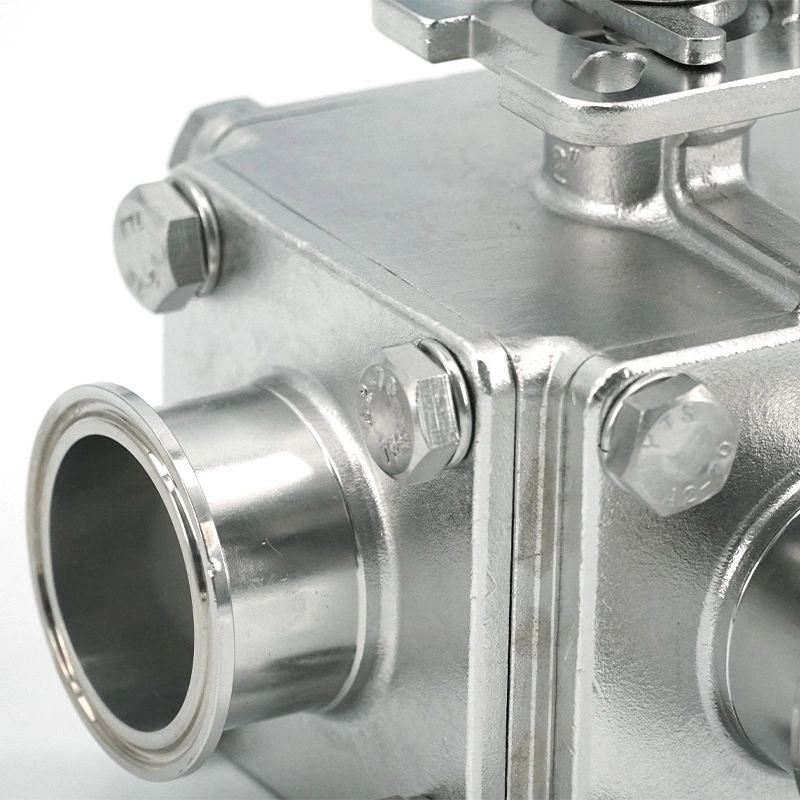

1. Tri-Clamp

Tri-Clamp-anslutningar är lämpliga för sanitära processsystem där bekväm installation, borttagning och besiktning krävs. De används ofta i livsmedel, drycker, mejeriprodukter, läkemedel och bioteknik utrustning.

2. Butt-Weld

Stumsvetsade anslutningar ger en permanent anslutning mellan ventilen och processrörledningen. Denna konfiguration är lämplig där hygienisk rörledningskontinuitet och reducerade löstagbara skarvar krävs.

3. Gängad

Gängade versioner ger en alternativ anslutningsmetod för kompatibla sanitära rörsystem. Det tillämpliga gängstandard bör bekräftas enligt befintlig installation.

4. Flänsad

Flänsade versioner kan användas där ventilen behöver anslutas till kompatibel utrustning eller rörsystem bultförband. Dimensioner och flänsstandarder bör bekräftas innan beställning.

Ansökningar

1. Farmaceutisk bearbetning

Den sanitära pneumatiska fyrkantiga trevägskulventilen kan användas i kompatibla farmaceutiska system för injicerbara produktion, vaccintillverkning, buffertberedning, renat vattensystem, WFI-system, steril vätskeöverföring, och CIP/SIP-processlinjer.

2. Bioteknik

Typiska tillämpningar inkluderar cellodling, fermentering, biofarmaceutisk produktion, steril vätskeöverföring och processskids där automatiserad flödesvägsväxling krävs.

3. Mat och dryck

Tillämpningar inkluderar mejeribearbetning, mjölk- och yoghurtproduktion, fruktjuicebearbetning, bryggerisystem, dryck fyllning och överföring av flytande livsmedel där hygienisk flödesdirigering krävs.

4. Kosmetika

Ventilen kan appliceras på schampo, lotion, kräm, överföring av kosmetiska ingredienser och annan kompatibel vätska bearbetningssystem som kräver kontrollerad pipelinedistribution.

Köpguide

1. Bekräfta de nödvändiga flödesvägarna

Den första valpunkten är om systemet kräver L-Port-avledning eller T-Port flervägsflöde. Den erforderliga anslutnings- och isoleringstillstånd bör bekräftas innan beställning.

2. Bekräfta processmedium

Processmediet bör tillhandahållas vid val av ventilhus och sätesmaterial. Detta är särskilt viktigt för system som involverar rengöringskemikalier, frätande media eller vätskor med hög renhet.

3. Bekräfta tryck och temperatur

Det faktiska driftstrycket, processtemperaturen, CIP-temperaturen och SIP-förhållandena bör tillhandahållas så att vald ventilkonfiguration kan kontrolleras mot dess tillämpliga driftsgränser.

4. Bekräfta pneumatiska krav

Köpare bör ange önskad ställdontyp, tillgängligt lufttryck, standardventilposition och obligatoriskt styrtillbehör när ventilen ska kopplas till ett automatiserat processsystem.

5. Bekräfta anslutningsstandard

Den befintliga rörledningsanslutningen ska identifieras som Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, eller annan tillämplig standard för att undvika installationsproblem.

Kvalitetskontroll och leverans

1. Flödesvägsverifiering

För en trevägsventil verifierar AVM den faktiska kulkonfigurationen och växlingspositionerna för att säkerställa L-Port eller T-Port flödesväg motsvarar det specificerade ventilarrangemanget.

2. Pneumatisk funktionstestning

Det sammansatta ställdonet och ventilen kontrolleras för korrekt 90° rörelse, kopplingssvar och drifttillstånd före leverans.

3. Tätning och ytinspektion

Ventilen genomgår lämpliga läckage- och tätningskontroller, medan rostfria ytor och sanitär anslutning ändarna inspekteras för bearbetning eller ytdefekter.

4. Förpackning för internationell transport

Före packning är de sanitära anslutningsändarna skyddade mot föroreningar och stötar. Det pneumatiska ställdonet och utsatta komponenter får extra skydd, och hela ventilen säkras enligt det valda transportsätt.

Vanliga frågor

1. Vad används en trevägskulventil till?

Den används för att omdirigera, distribuera eller isolera processmedia mellan tre anslutna pipelines. Treporten struktur gör den lämplig för processsystem som kräver flera flödesvägar.

2. Vad är skillnaden mellan L-Port och T-Port?

L-Port-konfigurationen ansluter två portar samtidigt som den tredje isoleras, vilket gör den lämplig för tvåvägsavledning. Den T-Port-konfiguration ger mer flexibel kommunikation mellan tre portar för distribution och multi-directional routing.

3. Är det kompatibelt med CIP och SIP?

Den sanitära pneumatiska fyrkantiga trevägskulventilen är designad för integration i lämpliga CIP- och SIP-system. Den faktiska rengörings- och steriliseringsförhållanden måste kontrolleras mot de valda sätes- och tätningsmaterialen.

4. Vad är det maximala drifttrycket?

Den medföljande specifikationen listar ett drifttryck på upp till 5 bar, med det faktiska tillåtna trycket beroende på ventilstorlek och konfiguration.

5. Vad är driftstemperaturen?

Den medföljande specifikationen ger ett arbetsområde på -20°C till +180°C, beroende på valt sitsmaterial.

6. Kan den anslutas till en PLC?

Ja. Magnetventiler, gränslägesbrytare, lägesställare och andra styrtillbehör kan konfigureras för integration med automatiserade processtyrningssystem.

7. Hur väljer man SUS304 eller SUS316L?

Valet beror främst på processmedium, korrosionsförhållanden, hygienkrav och produktkontakt krav. SUS316L är i allmänhet vald för mer krävande hygieniska och korrosionskänsliga applikationer.

8. Vilken information behövs för en offert?

Ange ventilstorlek, L-Port eller T-Port krav, processmedium, arbetstryck, temperatur, anslutning standard, ställdontyp, tillgängligt lufttryck och nödvändiga styrtillbehör. Ett rördiagram rekommenderas när flera kopplingslägen är inblandade.
