Sanitär manuell pneumatisk helhåls 2-delad kulventil

Dess tvådelade kropp i rostfritt stål är tillgänglig i SUS304 eller SUS316L, med sanitetspolerade våta ytor och PTFE-baserade tätningsalternativ. Kulan med full port håller den interna flödespassagen nära rörledningens diameter, minska flödesbegränsning och turbulens under kontinuerlig vätskeöverföring. Den sanitära manualen pneumatisk helborrning 2-delad kulventil kan levereras med manuellt handtag eller pneumatiskt ställdon och är lämplig för mat & drycker, mejeriprodukter, läkemedel, bioteknik, kosmetika och finkemisk bearbetning.

Full-bore design för effektiv mediaöverföring

1. Obegränsad flödespassage

Kulan med full port använder ett hål utformat för att ge en stor flödespassage genom ventilen. När helt öppet, hålet är i linje med rörledningen, vilket gör att processmedia kan passera med minimalt hinder.

Detta gör ventilen särskilt lämplig för system där bibehållande av flödeskapacitet är viktigare än att använda en strypventil.

2. Lägre tryckförlust

Eftersom den öppna kulpassagen inte minskar flödesvägen avsevärt, kan ventilen minska tryckförlusten jämfört med ventilkonstruktioner med begränsad port.

Detta kan vara värdefullt för överföringsledningar, sanitetssystem och processutrustning där underhåll är tillgängligt pumptrycket är viktigt.

3. Minskad turbulens och produktretention

Den raka flödesvägen hjälper till att minimera onödiga förändringar i flödesriktningen. Kombinerad med polerad insida ytor, detta stödjer renare mediaöverföring och minskar områden där produktrester kan finnas kvar.

Tvådelad konstruktion för praktiskt underhåll

1. Kompakt kropp i rostfritt stål

Den sanitära manuella pneumatiska 2-delade kulventilen med full borrning använder en tvådelad kropp av rostfritt stål som innehåller kula, skaft, säten och tätningsenhet. Denna konstruktion ger en kompakt lösning för sanitära rörledningar installation.

2. SUS304 eller SUS316L materialalternativ

SUS304 ger ett kostnadseffektivt alternativ i rostfritt stål för kompatibla sanitära applikationer, medan SUS316L är bättre lämpad för krävande produktkontaktmiljöer som kräver högre korrosionsbeständighet.

3. Tillgängliga interna komponenter

Den tvådelade strukturen tillåter underhållspersonal att komma åt de interna tätningskomponenterna vid inspektion eller byte krävs, vilket hjälper till att förenkla servicearbetet.

4. Flera sanitära anslutningar

Ventilen kan levereras med tri-clamp, butt weld, gängade eller flänsade anslutningar för att matcha olika sanitära anslutningar rörledningskonstruktioner.

Tillgängliga standarder inkluderar DIN, ISO, SMS, IDF, 3-A, RJT och ASME BPE.

90° drift för snabb avstängning

1. Quarter-Turn Ball Movement

Ventilen fungerar genom att vrida kulan 90°. När hålet är i linje med rörledningen är ventilen öppen; efter en 90° rotation blockerar den solida delen av kulan flödespassagen.

Denna enkla funktionsprincip ger snabb växling mellan öppet och stängt läge.

2. Manuell drift

Ett manuellt handtag ger direkt lokal kontroll för system där automatiserad aktivering är onödig eller där operatörer kräver en enkel mekanisk åsidosättande.

3. Pneumatisk drift

Ett pneumatiskt ställdon omvandlar tryckluft till kvartsvarvsrörelse, vilket ger snabbare och mer repeterbar drift för automatiserade produktionslinjer.

4. Dubbelverkande eller fjäder-returalternativ

AVM kan konfigurera ventilen med dubbelverkande eller fjäderåtergående pneumatiska ställdon, vilket gör att köpare kan välja en driftläge baserat på deras kontrollstrategi och krav på felposition.

Hygienisk ytdesign

1. Polerade invändiga ytor

Standard inre ytfinish är Ra ≤0,8 μm, med en valfri Ra ≤0,4 μm finish för applikationer som kräver en högre nivå av ytjämnhet.

2. Minimerat Dead Space

Sanitetskonstruktionen är utformad för att minska onödiga inre utrymmen som kan hålla kvar produktrester eller rengöringsvätskor.

Detta är särskilt viktigt för applikationer som involverar frekventa produktbyten eller strikta hygienkrav.

3. CIP- och SIP-kompatibilitet

Ventilen kan integreras i CIP- och SIP-system, vilket möjliggör rengöring och sterilisering utförs utan att rutinmässigt ta bort ventilen från rörledningen.

Tätningsprestanda för upprepad drift

1. Kulsäten av PTFE

PTFE-säten ger det primära tätningsgränssnittet runt kulan och är designade för pålitlig avstängning under upprepade öppnings- och stängningscykler.

2. Flera tätningsalternativ

Beroende på processkrav kan AVM tillhandahålla PTFE-, EPDM- och silikontätningsalternativ.

Lämplig tätning bör väljas enligt processmedium, temperatur, rengöringskemikalier och steriliseringskrav.

3. Bubbeltät avstängning

Kul-och-säte-konfigurationen är utformad för att ge en tät avstängning när ventilen är helt stängd, vilket hjälper till att förhindra oönskat processmedialäckage mellan driftscyklerna.

Tekniska specifikationer

Manuella ventilmått

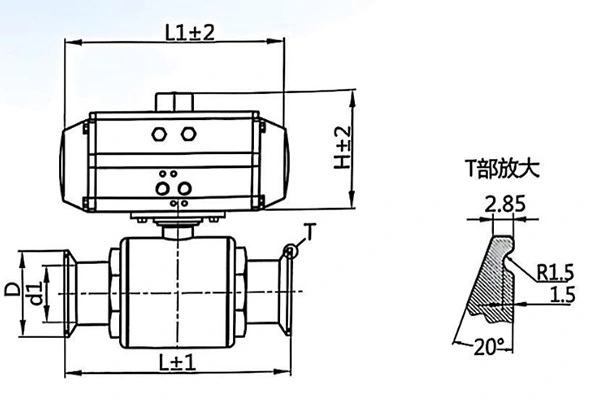

Pneumatiska ventilmått

Automationsalternativ för processlinjer

1. Magnetventil

En magnetventil kan styra den pneumatiska lufttillförseln, vilket gör att kulventilen kan reagera på elektriska signaler från ett automatiserat styrsystem.

2. Gränslägesbrytare

Gränslägesbrytaren ger öppet/stängt lägesåterkoppling, vilket hjälper operatörer eller PLC-system att bekräfta det faktiska ventilstatus.

3. Positionerare

En lägesställare kan väljas för applikationer som kräver mer kontrollerad ställdonpositionering och processövervakning.

4. Luftfilterregulator

En luftfilterregulator hjälper till att ge renare och lämpligt reglerad tryckluft till det pneumatiska ställdonet, stödjer stabil drift.

5. Manuell överstyrning

En manuell överstyrning ger en ytterligare driftsmetod där lokal ventildrift krävs under driftsättning, underhåll eller avbrott i styrsystemet.

Ansökningar

1. Farmaceutisk och biofarmaceutisk bearbetning

Ventilen kan användas i kompatibla hygieniska applikationer såsom renat vattensystem, WFI-system, steril vätska överföring, buffertberedning, bioreaktorsystem och CIP/SIP-skidar.

För GMP-relaterade installationer bör den slutliga ventilkonfigurationen väljas enligt projektets tillämpliga hygieniska och regulatoriska krav.

2. Bioteknik

Tillämpningar inkluderar cellodling, fermentering, biofarmaceutisk bearbetning, sterila processskidor och process-vätskedistribution.

Helhålsdesignen är särskilt användbar där effektiv överföring av processvätskor krävs.

3. Mat och dryck

Ventilen kan installeras i överföringssystem för mejeriprodukter, mjölk, juice, drycker, bryggerier och livsmedelsingredienser där hygienisk avstängning och lågt flödesmotstånd krävs.

4. Kosmetisk produktion

Lämpliga applikationer inkluderar lotion, schampo, kräm och andra kompatibla kosmetiska vätskeöverföringssystem.

5. Finkemisk bearbetning

För kompatibla applikationer med hög renhet och finkemikalier ger ventilen en rostfri stålkonstruktion, tät avstängning och flexibla anslutningsmöjligheter.

Vad köpare bör tänka på innan de beställer

1. Flödeskapacitet

Om processen kräver högt flöde med minimalt tryckförlust är konfigurationen med full hål ett viktigt val faktor.

2. Ventilmaterial

Välj SUS304 eller SUS316L beroende på processmedium, korrosionsförhållanden, rengöringskemikalier och produktkontaktkrav.

3. Sätesmaterial

PTFE, EPDM eller silikon bör väljas baserat på den faktiska processtemperaturen, medium, CIP-kemikalier och SIP villkor.

4. Driftsmetod

Välj manuell drift för lokal styrning eller pneumatisk drift när snabb, repeterbar och automatiserad omkoppling sker krävs.

5. Anslutning och standard

Bekräfta den nödvändiga Tri-Clamp, svetsade, gängade eller flänsade anslutningen tillsammans med tillämplig DIN, ISO, SMS, IDF, 3-A, RJT eller ASME BPE standard.

6. Automationstillbehör

För automatiserade ledningar, specificera om magnetventiler, positionsåterkoppling, lägesställare, luftfilterregulatorer, NAMUR tillbehör eller manuella åsidosättanden krävs.

Varför välja AVM helhåls 2-delad kulventil?

1. Prioriterar flödeseffektivitet

Designen med full hål gör denna ventil särskilt lämplig för köpare som är oroliga för tryckförlust och underhåll effektiv process-mediaöverföring.

2. Kombinerar manuell och pneumatisk flexibilitet

En ventilplattform kan konfigureras för enkel manuell drift eller automatiserad pneumatisk styrning, vilket möjliggör utrustning för att anpassa sig till olika produktionsmiljöer.

3. Praktiskt tvådelat underhåll

Den tvådelade kroppen ger en enkel konstruktion för inspektion och underhåll av invändig tätning komponenter.

4. Byggd för hygienisk bearbetning

Polerade blöta ytor, minimerat dödutrymme, sanitära anslutningar och CIP/SIP-kompatibilitet gör ventilen lämplig för applikationer där rengörbarhet är en prioritet vid inköp.

Vanliga frågor

1. Vad är en sanitär kulventil med full borrning?

En sanitär kulventil med full borrning har en kulpassage utformad för att noga matcha rörledningens inre diameter. När helt öppen ger den en relativt obegränsad flödesväg, vilket hjälper till att minska tryckförluster och turbulens.

2. Varför välja en tvådelad kulventil?

Den tvådelade konstruktionen ger en kompakt ventilkropp och praktisk tillgång till interna komponenter för inspektion och underhåll.

3. Finns AVM-ventilen tillgänglig med både manuell och pneumatisk drift?

Ja. AVM erbjuder manuell handtagsmanövrering såväl som pneumatiska konfigurationer med dubbelverkande eller fjäderretur ställdon.

4. Vad är det maximala arbetstrycket?

Det specificerade maximala arbetstrycket är 10 bar. Faktisk tryckförmåga bör bekräftas enligt vald storlek, material, säte och driftsförhållanden.

5. Vilken temperatur klarar ventilen?

Det specificerade driftsområdet är -20°C till +150°C, beroende på valt säte och tätningsmaterial.

6. Kan ventilen användas med CIP och SIP?

Ja. Sanitetskonstruktionen är designad för integration i CIP- och SIP-rengöringssystem. Den faktiska steriliseringsförhållandena bör bekräftas enligt de valda tätningsmaterialen.

7. Vilken ytfinish finns tillgänglig?

Standardytytan är Ra ≤0,8 μm, med en valfri Ra ≤0,4 μm-finish för applikationer som kräver en jämnare inre yta.

8. Vilka industrier använder denna ventil?

Typiska tillämpningar inkluderar läkemedel, bioteknik, mat, dryck, mejeri, bryggeri, kosmetika och kompatibla finkemisk bearbetning.

Ledtid och förpackning

1. Standard produktionsledtid

Standardproduktionstiden är 2–4 veckor, beroende på orderkvantitet, ventilkonfiguration, specifikationer och materialtillgänglighet. Köpare med brådskande behov bör bekräfta det tidigaste tillgängliga produktionsschemat med AVM.

2. Betalningsvillkor

Standard betalningsvillkor är 30% deposition med resterande 70% betalas före leverans med T/T eller L/C. För litet värde beställningar kan full betalning krävas före produktion.

3. Exportförpackningar

Ventiler är säkert packade med lämpliga pappers- och träfodral för att skydda utrustningen under internationella transport och minska risken för skador före leverans.

Begär en AVM full-bore kulventillösning

Om din process kräver hög flödeskapacitet, låg tryckförlust, snabb avstängning och hygienisk konstruktion, kan AVM Sanitär manuell pneumatisk helhåls 2-delad kulventil ger en flexibel lösning för både manuellt och automatiserade sanitära rörledningar.

Förse AVM med din ventilstorlek, processmedium, arbetstryck, driftstemperatur, anslutningsstandard, säte material och driftsmetod för att välja lämplig konfiguration för din applikation.
