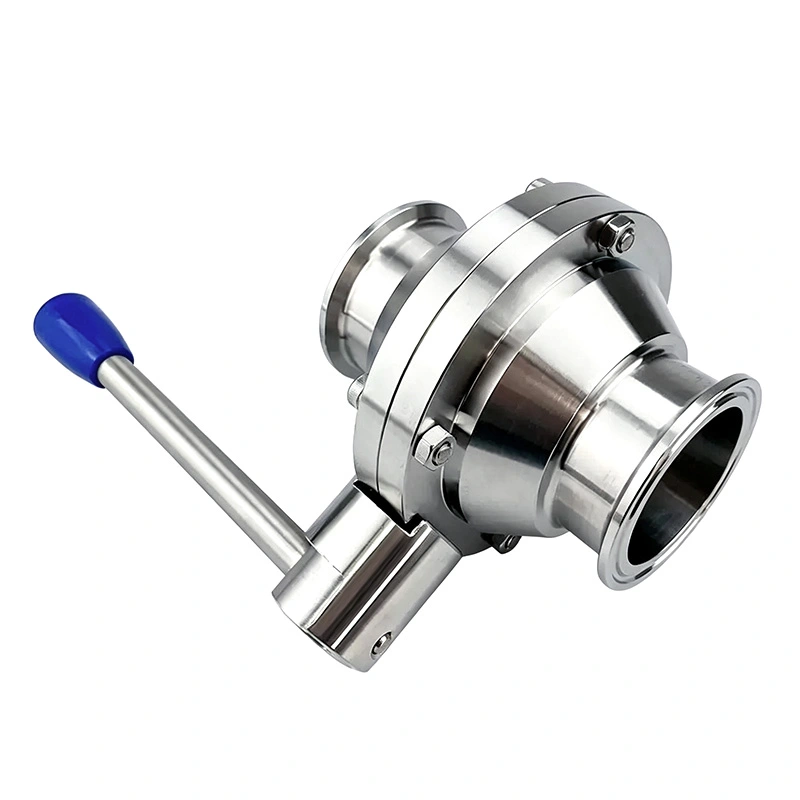

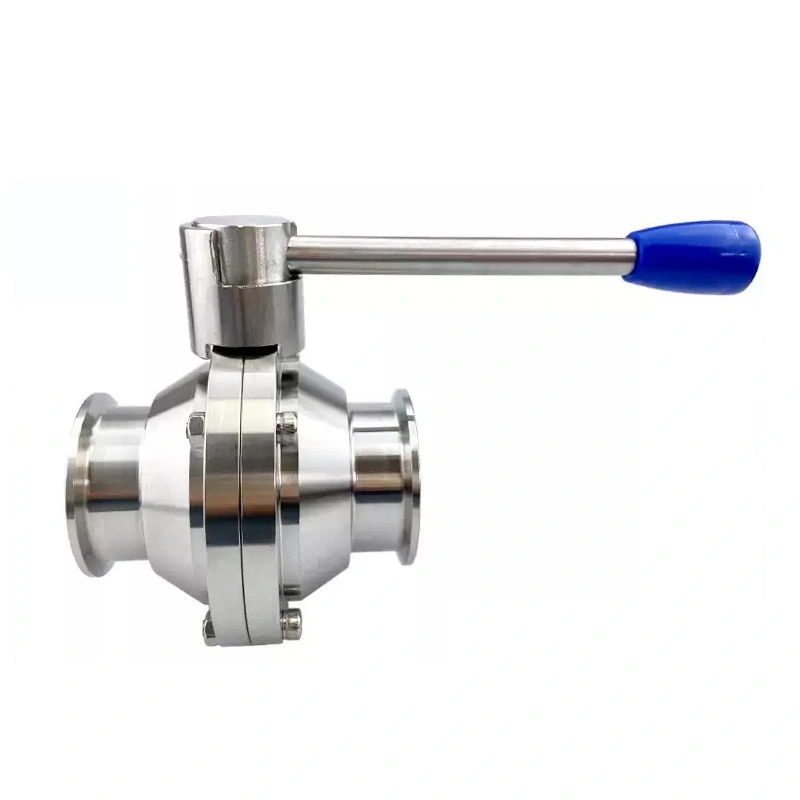

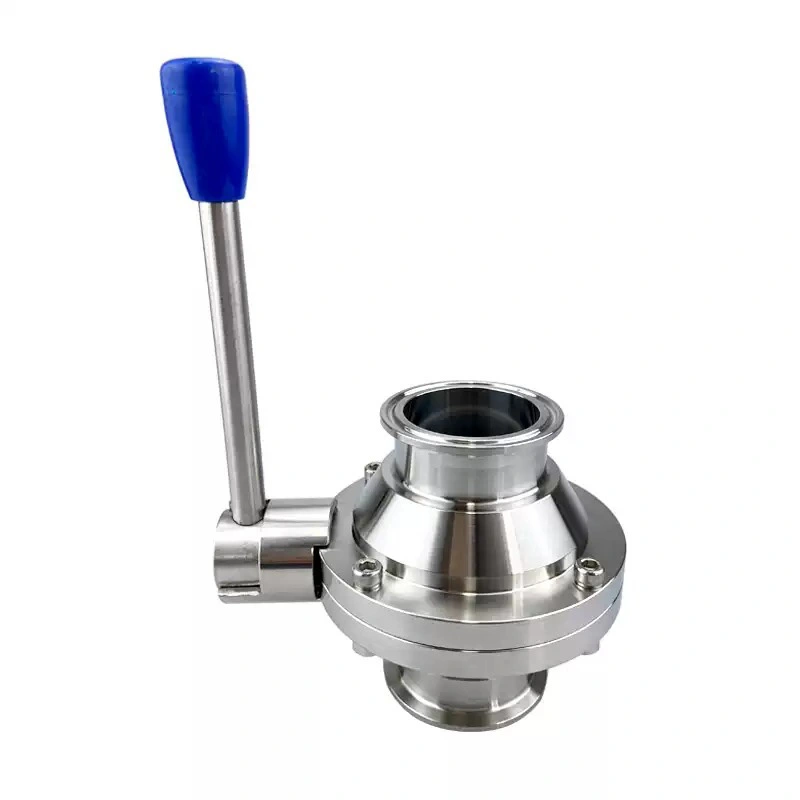

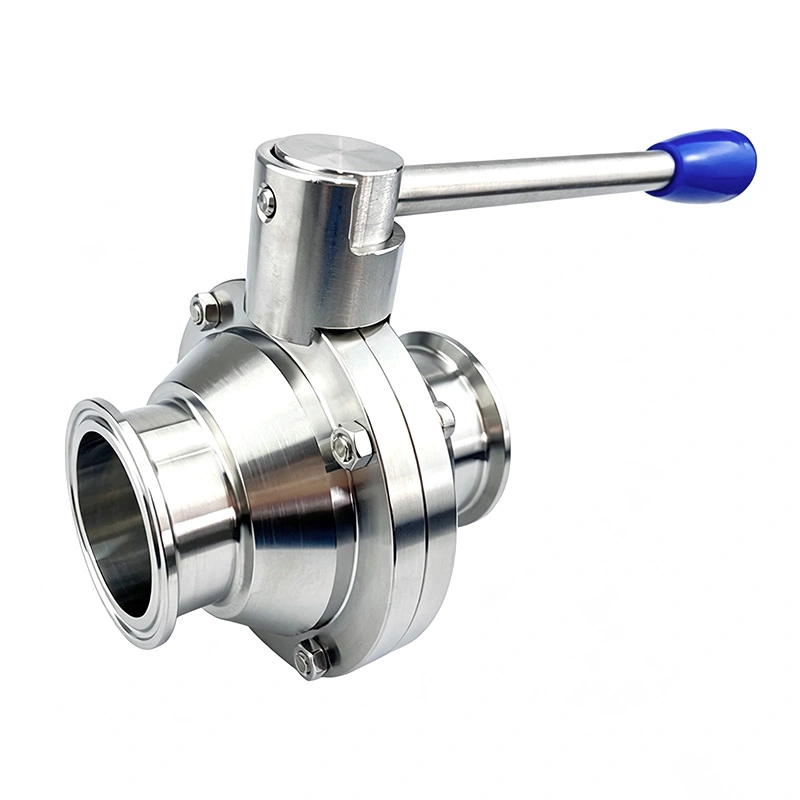

Sanitär fjärilstyp Kulventil

Sanitär fjärilskulventil finns tillgänglig med manuella och automatiserade driftskonfigurationer. Den är rostfri stålkonstruktion och sanitär flödesväg gör den lämplig för mat och dryck, mejeri, läkemedel, bioteknik, kosmetika och kompatibla finkemiska bearbetningssystem.

Flödesreglering

1. Justerbar flödesöppning

Den interna kulan av fjärilstyp ändrar det effektiva flödesområdet när ventilen roterar. Detta gör att operatörerna kan anpassa processflödet mellan helt öppet och helt stängt läge enligt produktionskrav.

2. Viskös vätskekontroll

Den relativt öppna flödespassagen är lämplig för produkter med högre viskositet där överdriven flödesbegränsning kan göras påverka överföringsprestanda. Typiska tillämpningar inkluderar mejeriprodukter, flytande livsmedel, kosmetiska formuleringar och kompatibla processvätskor.

3. Partikelinnehållande vätskor

Den sanitära fjärilskulventilen kan användas för vissa flytande medier som innehåller suspenderade eller mjuka partiklar. Partikelstorlek, koncentration, viskositet, temperatur och flödeshastighet bör bekräftas innan du väljer ventil för en specifik process.

Manuell drift

1. 12-positionshandtag

Handtaget med 12 lägen ger cirka 15° justeringssteg, vilket gör att föraren kan välja repeterbar mellanflödespositioner. Den är lämplig för processer som kräver finare manuell flödesjustering.

2. 4-positions draghandtag

Draghandtaget med 4 lägen ger flera definierade arbetslägen för enkel manuell justering. Det är det lämplig när processen använder förutbestämda flödesinställningar snarare än kontinuerlig reglering.

3. Handtagsval

Handtagskonfigurationen bör väljas enligt den erforderliga justeringsnoggrannheten. 12-positionsversionen är lämplig för finare manuell reglering, medan 4-lägesversionen är lämplig för enklare flödesinställningar.

Pneumatisk och elektrisk drift

1. Pneumatisk aktivering

Det pneumatiska ställdonet omvandlar tryckluftsrörelse till cirka 90° roterande rörelse, vilket möjliggör snabb ventil positionering. Den är lämplig för produktionslinjer utrustade med pneumatiska styrsystem.

2. Elektrisk aktivering

Elektrisk aktivering kan väljas när processen kräver elektriskt styrd ventilpositionering eller när tryckluft är inte tillgänglig.

3. Automatiserad kontroll

Den manövrerade ventilen kan integreras med PLC och andra styrsystem, vilket gör att ventilpositioneringen kan samverka med pumpar, tankar, påfyllningsutrustning och andra processmaskiner.

Intern flödesstruktur

1. Bolla av fjärilstyp

Den inre kulan är speciellt formad för att ge en kontrollerbar flödesöppning under rotation. Detta tillåter ventilen att utföra flödesjustering utöver avstängning av rörledningen.

2. Minskad flödesbegränsning

När ventilen närmar sig det helt öppna läget ger flödespassagen en relativt obehindrad väg för processmedium som hjälper till att minska onödigt motstånd under vätskeöverföring.

3. Mellanflödeskontroll

När kulan roterar bort från det helt öppna läget minskar den tillgängliga flödesarean. Detta ger en mellanflödesregleringsfunktion utan att behöva en separat reglerventil.

Material och tätning

1. SUS304 rostfritt stål

SUS304 är lämplig för kompatibla livsmedels-, dryckes-, kosmetiska och allmän hygieniska applikationer där standard korrosionsbeständighet uppfyller processkraven.

2. SUS316L rostfritt stål

SUS316L kan väljas för mer krävande produktkontaktförhållanden där högre korrosionsbeständighet och strängare materialkrav behövs.

3. Val av tätningsmaterial

Tätningsmaterialet bör väljas efter processmedium, temperatur, rengöringskemikalier och steriliseringsförhållanden. Köpare bör tillhandahålla faktiska driftsförhållanden när de begär en lämplig konfiguration.

Verksamhetsprincip

1. Öppen position

När den interna flödespassagen är i linje med rörledningen, ger ventilen den maximala tillgängliga flödesarean för bearbeta mediaöverföring.

2. Reglerläge

När kulan roterar till ett mellanläge är flödesytan delvis begränsad. Denna position är van vid styra processflödet enligt de erforderliga produktionsförhållandena.

3. Stängt läge

När kulan når stängt läge blockeras flödespassagen och tätningsstrukturen ger avstängning mellan uppströms och nedströms sida.

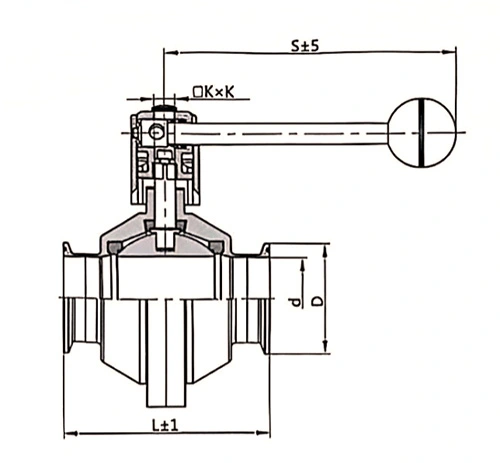

Tekniska specifikationer

Tillgängliga storlekar

Ansökningar

1. Mat och mejeri

Sanitary Butterfly Type Kulventil kan användas för kontrollerad överföring av mjölk, yoghurt, juice, såser, vätska livsmedelsingredienser och andra kompatibla produkter där hygienisk flödesjustering krävs.

2. Läkemedel och bioteknik

Typiska applikationer inkluderar farmaceutisk vätskeöverföring, buffertberedning, bioprocessutrustning, hög renhet vätskehantering och kompatibla hygieniska processrör.

3. Kosmetisk produktion

Ventilen kan användas för schampo, lotion, kräm och andra kosmetiska formuleringar där viskositet och kontrollerad vätskeöverföring är viktiga processöverväganden.

4. Finkemisk bearbetning

För kompatibla kemiska medier kan ventilen appliceras på vätskeöverföring och processkontrollsystem viskösa eller partikelhaltiga material. Material- och tätningskompatibilitet bör utvärderas enligt faktiska kemiska sammansättningen.

Köpguide

1. Bekräfta processmedium

Ange mediumnamn, viskositet, partikelinnehåll, koncentration och driftstemperatur eftersom dessa faktorer direkt påverka valet av ventil och tätningsmaterial.

2. Definiera nödvändig flödeskontroll

Om ventilen huvudsakligen används för isolering kan en grundläggande driftkonfiguration vara tillräcklig. Om mellanflöde justering krävs, 12-lägeshandtaget eller en aktiverad konfiguration bör övervägas.

3. Bekräfta rörledningens mått

Ventilstorleken och anslutningsdimensionerna bör matcha det befintliga sanitära rörsystemet. Ange det som krävs nominell storlek och anslutningstyp vid offertförfrågan.

4. Bekräfta driftmetoden

För manuell drift, ange önskad handtagstyp. För automatiserade applikationer, specificera pneumatisk eller elektrisk drift och tillhandahålla tillgängliga kontrollförhållanden.

Besiktning och leverans

1. Dimensionell inspektion

Ventildimensioner och sanitära anslutningsgränssnitt kontrolleras enligt den specificerade konfigurationen innan försändelsen.

2. Driftsinspektion

Manuella och aktiverade konfigurationer kontrolleras för korrekt rörelse och positionering enligt vald manövermekanism.

3. Ytskydd

Den rostfria kroppen och anslutningsändarna är skyddade under hantering och förpackning för att minska risken för repor, deformation och kontaminering under transport.

4. Exportförpackningar

AVM använder lämpliga skyddsförpackningar för internationella transporter. Pappers- och träfodral kan ordnas enligt ventilstorlek, driftskonfiguration och leveranskrav.

Vanliga frågor

1. Vad används en kulventil av typ sanitetsfjäril till?

Den används för både flödesreglering och avstängning i hygieniska processrörledningar, särskilt vid mellanflöde justering krävs.

2. Är det lämpligt för trögflytande vätskor?

Ja. Ventilen är designad för applikationer som involverar trögflytande vätskor, även om den faktiska lämpligheten beror på viskositet, temperatur, flödeshastighet och det specifika mediets egenskaper.

3. Kan den hantera partikelinnehållande vätskor?

Det kan övervägas för kompatibla partikelinnehållande vätskor. Partikelstorlek, koncentration, hårdhet och process villkoren bör bekräftas innan urvalet.

4. Vad är skillnaden mellan 12-positions- och 4-positionshandtagen?

Handtaget med 12 lägen ger cirka 15° justeringssteg för finare manuell flödespositionering. Den 4-lägeshandtag ger flera fördefinierade lägen för enklare handhavande.

5. Kan ventilen automatiseras?

Ja. Pneumatiska och elektriska aktiveringsalternativ finns tillgängliga för integration med automatiserade processsystem.

6. Vilken information krävs för val av ventil?

Ange ventilstorlek, processmedium, viskositet, partikelegenskaper, temperatur, tryck, erforderligt flöde hastighet, anslutningstyp och föredragen manuell eller automatiserad driftmetod.
