Till skillnad från isoleringsventiler som helt enkelt stoppar materialflödet, AVM Sanitary Y-Type Avledningsventil för torrt bulkpulver fokuserar på flödesvägsväxling, materialretentionskontroll och transporteffektivitet. Dess strömlinjeformade inre passage hjälper till att minska pulverackumulering och tryckförlust, vilket gör den lämplig för automatiserad pneumatik och gravitation transportsystem.
Den interna kontakten roterar för att ansluta inloppet till något av uttagen. Detta tillåter operatörer eller en automatiserad kontroll system för att välja olika nedströmsdestinationer enligt produktionssekvensen.
Den Y-formade kroppen ger mjuka övergångar mellan portarna, vilket hjälper pulver att röra sig genom ventilen utan onödig turbulens eller vassa inre hörn.

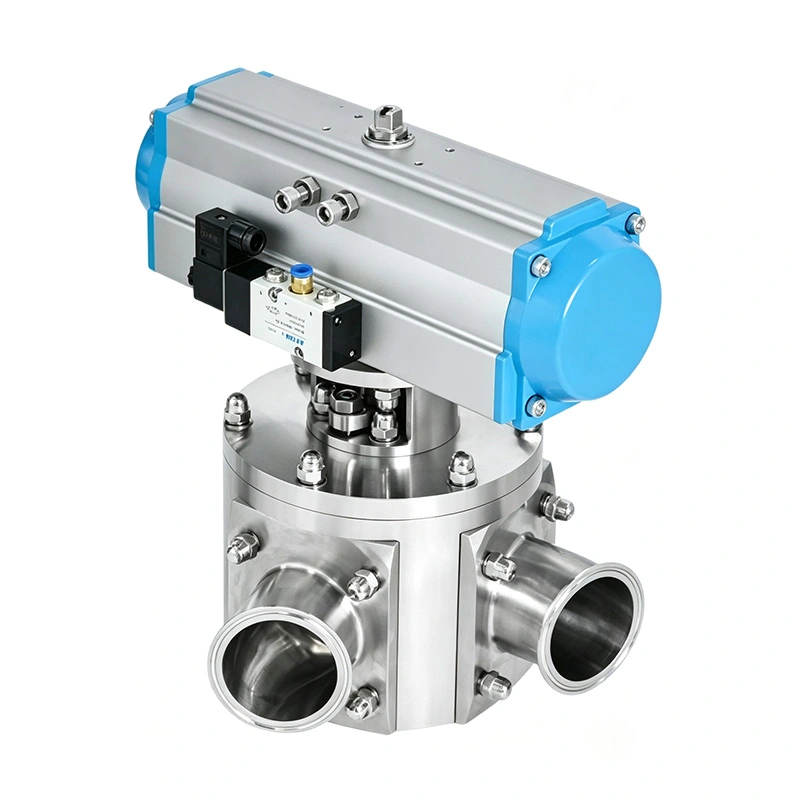

Det pneumatiska ställdonet möjliggör snabb växling mellan transportvägar och kan kopplas till PLC-baserad produktion system. Detta gör ventilen lämplig för automatiserad dosering, multi-line transport och receptstyrd produktion.

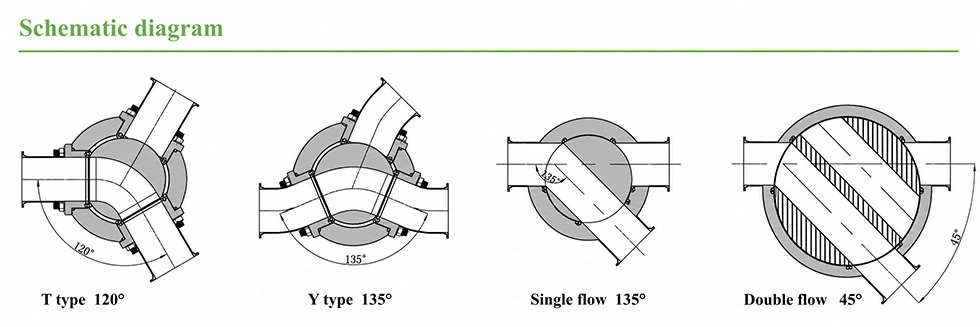

AVM tillhandahåller olika interna kanaldesigner enligt materialegenskaper och processkrav.
Tillgänglig med 120° eller 135° flödesvinklar, gör denna konfiguration att inloppet kan kommunicera med antingen utlopp eller isolerade. Den böjda inre passagen hjälper till att minimera materialretention och tryckförlust.
Den enkanaliga pluggen ger en relativt direkt flödespassage, vilket gör den lämplig för applikationer som kräver enkel materialavledning och effektiv pulveröverföring.
Dubbelkanalsdesignen är avsedd för mer abrasiva material. Med mindre kopplingsvinklar på cirka 30° eller 45° kräver pluggen begränsad rotation under drift.
För mycket abrasiva produkter kan pluggen roteras 180° under underhåll för att utnyttja en oanliten yta. Detta hjälper till att förlänga komponenternas livslängd och minska utbytesfrekvensen.
Powder accumulation inside a divert valve can cause cross-contamination, inconsistent discharge and increased städningskrav.
AVM använder mjuka interna övergångar för att minimera skarpa hörn där torra bulkmaterial kan samlas. Designen hjälper upprätthålla en mer konsekvent transportbana samtidigt som onödig tryckförlust reduceras.
För läkemedels- och livsmedelstillämpningar är polerade produktkontaktytor och FDA-kompatibla tätningsmaterial tillgängliga.
Den sanitära avledningsventilen av Y-typ för torrbulkpulver kan tillverkas av SS304, SS316L, Titanium TA2 eller Duplex 2205, beroende på korrosion, nötning och processkrav.
För sanitära applikationer kan produktkontaktytor nå Ra <0,6 μm. FDA-kompatibel PTFE, EPDM, silikon och FKM tätningsmaterial finns tillgängliga.
CIP/SIP-kompatibla konfigurationer kan också levereras för applikationer som kräver förenklad rengöring och hygien processkontroll.
Används för API- och HPAPI-överföring, pulverladdning, urladdning, inneslutningssystem och tablett- eller kapseltillverkning rader där olika processdestinationer måste väljas automatiskt.
Lämplig för grafit-, katod- och anodmaterial där kontrollerad dirigering och skydd av högvärdigt pulver är viktigt.
Används för mjölkpulver, mjöl, socker, livsmedelstillsatser och näringsingredienser som överförs mellan silor, magasin och bearbetningsutrustning.
Dubbelkanalskonfigurationen kan väljas för specialkemikalier och abrasiva fasta ämnen där internt slitage motstånd är en viktig faktor.
| Parameter | Specifikation |
| Typ av ventil | Sanitär avledningsventil av Y-typ |
| Nominell storlek | 2"–12" (DN50–DN300) |
| Kroppsmaterial | SS304, SS316L, TA2, Duplex 2205 |
| Ytfinish | Ra <0,6 μm |
| Flödesvinkel | 90°, 120°, 135° |
| Drift | Pneumatiskt ställdon |
| Tryckvärdering | -0,1 MPa till +0,6 MPa |
| Tätningsmaterial | FDA-kompatibel PTFE, EPDM, silikon, FKM |
| Anslutningstyp | Tri-Clamp, Fläns, Weld |
| Rengöring | CIP/SIP-kompatibel Tillval |
| Anslutningsstandarder | DIN, SMS, 3A, ISO, BS |
| Hänsyn | AVM Y-typ avledningsventil | Standard avstängningsventil |
| Huvudfunktion | Leder bort material mellan rutter | Stoppar eller tillåter flöde |
| Utloppsvägar | Två valbara uttag | Normalt en |
| Automatiserad ruttbyte | Ja | Begränsad |
| Pulvertransport | Optimerad | Applikationsberoende |
| Flödesriktningskontroll | Tillgänglig | Inte dess primära funktion |
| Multi-line produktion | Lämplig | Kräver extra ventiler |
| Alternativ för slipande material | Duplex 2205 / TA2 finns | Beror på design |
En läkemedelstillverkare behövde överföra en pulverström till två olika bearbetningslinjer enligt produktionssats. Det tidigare arrangemanget krävde flera isoleringsventiler, vilket ökade antalet anslutningspunkter och rengöringsåtgärder.
AVM levererade en avledningsventil av Y-typ med pneumatisk aktivering. Kunden integrerade ställdonet i PLC-systemet så att överföringsdestinationen kan väljas automatiskt. Kundfeedbacken fokuserade på enklare väg byte, färre manuella operationer och mer konsekvent pulveröverföring mellan produktionssatser.
En processor av batterimaterial krävde en avledningsventil för att dirigera slippulver mellan två nedströmslagringar system. Kunden var särskilt oroad över internt slitage eftersom ventilen skulle fungera upprepade gånger under nötande materialförhållanden.
AVM rekommenderade en dubbelkanalskonfiguration med ett slitstarkt materialalternativ. Kunden lyfte fram vändbar pluggdesign som en praktisk underhållsfördel, eftersom pluggen kan vridas under service till använda en mindre sliten yta och förlänga livslängden.
AVM sanitetsventillösningar kan konfigureras med FDA-kompatibla tätningsmaterial och hygieniska konstruktioner som stöder GMP-orienterad produktion. Tillämpliga konfigurationer kan även levereras med 3-A, CE och ISO 9001 kvalitet och efterlevnadsdokumentation.
Den omdirigerar material från ett inlopp till två valbara uttag, vilket möjliggör automatisk växling mellan olika transport- eller bearbetningsvägar.
Sanitär Y-typ avledningsventil för torrt bulkpulver är lämplig för pulver, granulat, pellets och andra friflytande torra bulkmaterial. Slitstarka konfigurationer finns tillgängliga för abrasiva produkter.
Ja. Pneumatisk aktivering gör att ventilen kan integreras med PLC och andra automatiserade processkontrollsystem.
SS316L rostfritt stål är i allmänhet att föredra för produktkontaktkomponenter i hygieniska farmaceutiska tillämpningar.
Ja. CIP/SIP-kompatibla konfigurationer är tillgängliga enligt process- och sanitära krav.
FDA-kompatibla tätningsmaterial av PTFE, EPDM, silikon och FKM kan väljas beroende på produkt och funktion villkor.
