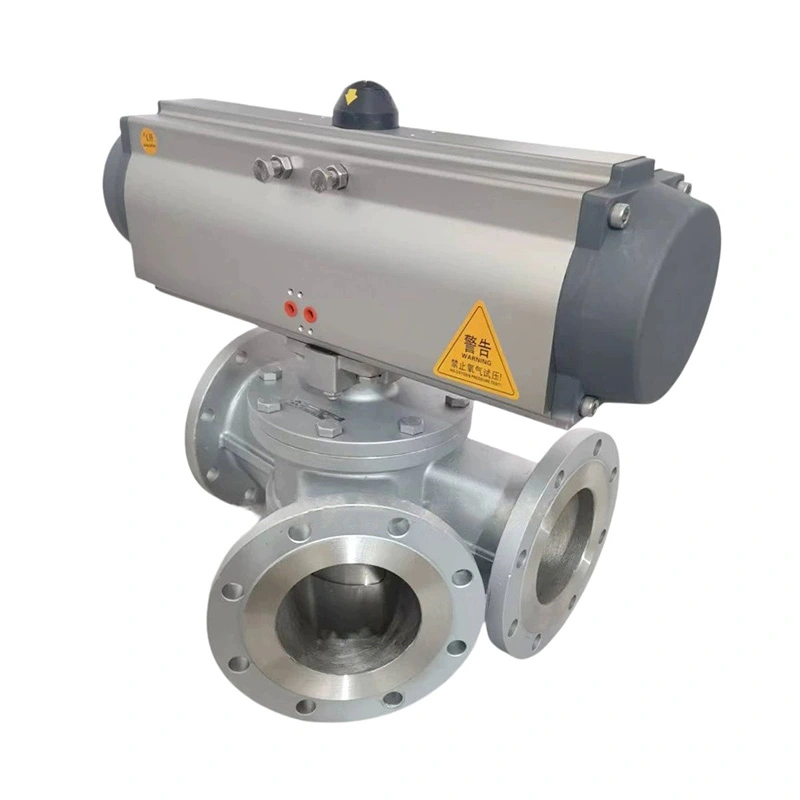

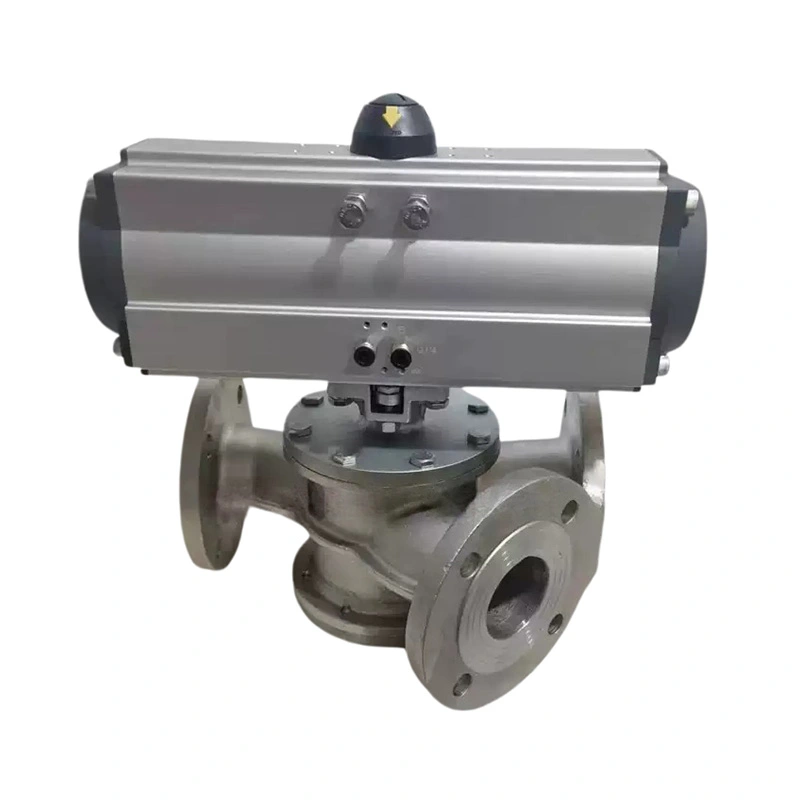

Med pneumatisk aktivering, positionsåterkoppling och en roterande avledningsmekanism, den sanitära pneumatiska 3-vägsavledaren Valve For Powder ger snabb och repeterbar materialdirigering för läkemedel, livsmedel, kemikalier, plast, batterier och andra system för bearbetning av bulkmaterial.
Den sanitära pneumatiska 3-vägs avledningsventilen för pulver kan rikta material från en transportlinje till en av två nedströms destinationer. Denna konfiguration är användbar när en pulverkälla förser flera behållare, silos, blandare eller bearbetningsmaskiner.
Samma princip kan konfigureras för flödeskonvergens, vilket gör att material från två olika källor kan komma in i en nedströms transportlinje.
Denna flexibilitet minskar behovet av flera individuella isoleringsventiler och förenklar automatiserad materialdirigering system.
Det pneumatiska ställdonet roterar det interna avledningselementet mellan förinställda positioner enligt en signal från kontrollsystem.
En magnetventil styr ställdonet, medan integrerade gränslägesbrytare bekräftar det faktiska ventilläget. Den återkopplingssignalen kan anslutas till ett PLC- eller DCS-system, vilket gör att transportutrustningen kan fortsätta först efter erforderlig flödesväg har bekräftats.
Detta är särskilt användbart för automatiserad batchning och receptkontrollerad pulveröverföring.
Den roterande plattans design ger en enkel växlingsstruktur för vanlig pulver- och granulattransport applikationer. Dess kompakta konstruktion möjliggör effektiv integrering i befintliga processlinjer.
Den roterande cylinderkonfigurationen ger ett annat internt flödesarrangemang för applikationer som kräver specifika omkopplingsvinklar eller materialflödesegenskaper.
Båda konfigurationerna kan anpassas efter transportförhållanden, materialegenskaper och installation krav.
Den interna flödesvägen är utformad för att minska skarpa övergångar och onödigt motstånd när material passerar igenom ventilen.
Detta hjälper till att minska:
Tryckförlust, stödjer effektiv pneumatisk transport.
Materialretention, vilket minskar kvarvarande pulver inuti ventilen.
Produktnedbrytning, hjälper till att skydda ömtåliga granulat och pellets.
Blockeringsrisk, särskilt vid kontinuerlig materialöverföring.
För sanitära applikationer kan invändiga ytor ytbehandlas till Ra 0,6 μm (400#).
Standardkonfigurationer inkluderar 30° och 45° omkopplingsvinklar, medan skräddarsydda uttagsarrangemang kan tillverkas för att passa specifika anläggningslayouter.
Den sanitära pneumatiska 3-vägs avledningsventilen för pulver kan därför installeras mellan transportledningar, magasin, silor och bearbetningsutrustning utan att kräva större förändringar av det övergripande materialhanteringssystemet.
AVM-avledningsventilen är utformad för att hantera pulver, granulat, pellets, flingor och pulver-granulatblandningar.
Typiska material inkluderar farmaceutiska pulver och API:er, mjöl, socker, stärkelse, kemiska pulver, plastpellets, litiumbatterimaterial, mineraler, cement och flygaska.
Används för att överföra API:er, hjälpämnen och farmaceutiska pulver mellan transportlinjer, lagringskärl och bearbetning utrustning samtidigt som det stöder automatiskt ruttval.
Lämplig för mjöl, socker, stärkelse, näringsingredienser och andra torra bulkmaterial där hygienisk konstruktion och kontrollerad routing krävs.
Används för att dirigera katod, anod, grafit och andra nyenergimaterial mellan olika bearbetning eller lagring poäng.
Lämplig för att styra plastpellets, harts och andra granulära material till annan produktion eller lagring system.
Används inom finkemi, cement, gruvdrift, metallurgi och andra industrier som kräver tillförlitlig byte av torr bulk material.
| Parameter | Specifikation |
| Typ av ventil | Sanitär pneumatisk 3-vägs omkopplingsventil |
| Ventilstorlek | DN50–DN300 (2"–12") |
| Arbetstryck | 0,15–0,6 MPa |
| Arbetstemperatur | -20°C till +250°C |
| Avledare typ | Roterande platta / Roterande cylinder |
| Växlingsvinkel | 30° / 45° |
| Ansökan | Tyngdkraftsurladdning och pneumatisk transport |
| Aktivering | Pneumatisk / Manuell / El Tillval |
| Kroppsmaterial | SS304, SS316L, kolstål (WCB) |
| Förbindelse | Flänsad |
| Flänsstandarder | ANSI B16.5 Klass 150, GB, DIN |
| Lämpligt media | Pulver, granulat, pellets, flingor, pulver-granulblandningar |
| Produktkontakt Finish | Upp till Ra 0,6 μm |
För automatiserade produktionslinjer kan ventilen utrustas med pneumatiskt ställdon, magnetventil, position indikator, närhetssensorer och PLC/DCS-styrintegration. För specifika miljöer kan AVM också tillhandahålla spegelpolerade sanitära ytor, konfigurationer av farmaceutisk kvalitet, högtryckstätning och explosionssäker ställdonpaket.
En läkemedelstillverkare behövde överföra en pulverström mellan två bearbetningslinjer enligt olika produktionsrecept. Manuell omkoppling skapade ytterligare operatörsengagemang och ökade möjligheten att välja fel transportväg.
AVM levererade en pneumatisk 3-vägs omkopplingsventil med magnetkontroll och lägesåterkoppling. Ventilen var integrerad med kundens PLC så att transportvägen kunde väljas automatiskt. Kundfeedbacken fokuserade på mer konsekvent vägväxling, bekräftelse av ventilposition före transport och minskat manuellt ingrepp.
En tillverkare av nya energimaterial krävde en transportlinje för att leverera olika lagringsdestinationer för torrbatterier material. Kunden var orolig för pulverrester inuti växlingsventilen som skulle påverka efterföljande partier.
AVM konfigurerade ventilen med en strömlinjeformad inre passage och sanitär ytbehandling. Efter installationen kunden lyfte fram lägre materialretention, smidigare byte mellan destinationer och enklare rengöring under materialbyte.
| Krav | AVM 3-vägs omkopplingsventil | Standard avstängningsventil |
| Flödesriktning | Flera rutter | Normalt en rutt |
| Automatisk växling | Ja | Främst isolering |
| Positionsfeedback | Tillgänglig | Konfigurationsberoende |
| PLC-integration | Stöds | Konfigurationsberoende |
| Powder Routing | Specifically designed | Inte primär funktion |
| Multi-line transport | Lämplig | Kräver flera ventiler |
| Pneumatisk drift | Tillgänglig | Tillgänglig beroende på typ |
Sanitär pneumatisk 3-vägs avledningsventil för pulver används för att automatiskt omdirigera material mellan olika förmedla vägar. Den kan konfigureras som ett inlopp/två utlopp eller två inlopp/ett utlopp.
Ja. SS316L sanitetskonstruktion och polerade produktkontaktytor kan väljas för läkemedel och andra hygieniska tillämpningar.
Ja. Pneumatisk aktivering, solenoidstyrning och lägesåterkoppling kan integreras med PLC/DCS-system.
Den är lämplig för pulver, granulat, pellets, flingor och pulver-granulatblandningar, inklusive farmaceutiska pulver, livsmedelsingredienser, plastpellets och batterimaterial.
De använder olika interna avledningsstrukturer för att passa olika flödesegenskaper, kopplingsvinklar och krav på materialhantering. AVM kan rekommendera lämplig konfiguration enligt transportsystemet.
Ja. Flänsstandarder, utloppsarrangemang och kopplingsvinklar kan konfigureras efter kundens förmedla layout och utrustningskrav.
