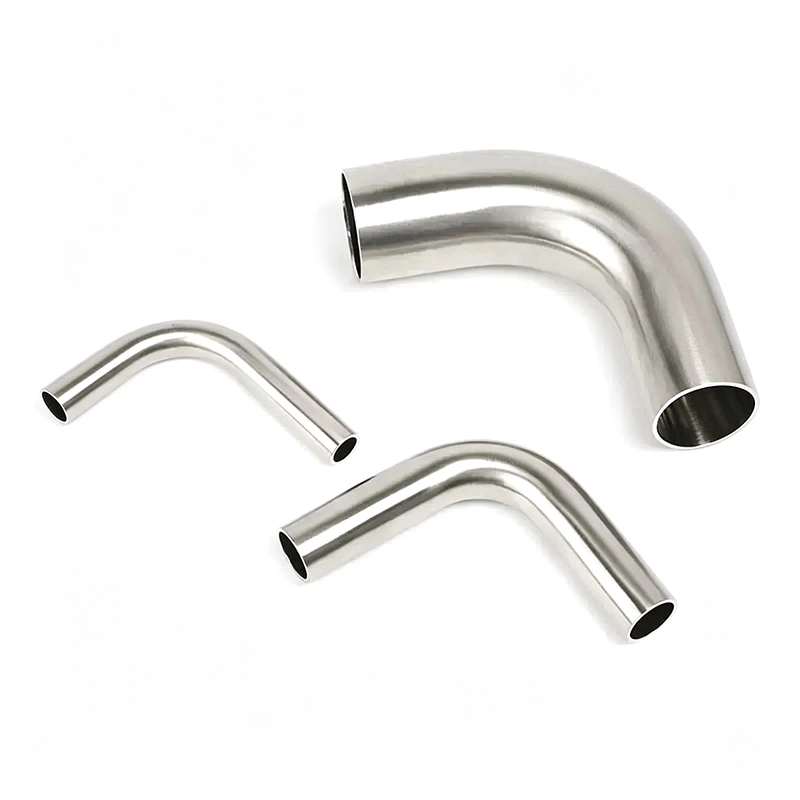

Sanitärt rostfritt stål BPE 90° armbåge och rör

Sanitärt rostfritt stål BPE 90° armbåge och rör är lämpligt för processsystem inom biofarmaceutiken, bioteknik, läkemedel, mat och dryck, mejeriprodukter, halvledare, kosmetika och annan hög renhet industrier. Den kan levereras för applikationer som kräver ASME BPE, 3-A, EHEDG och FDA-relaterad hygien krav, beroende på valt material, finish, konfiguration och tillämplig dokumentation.

AVM tillhandahåller 45°, 90° och 180° konfigurationer, med stumsvets och Tri-Clamp anslutningsalternativ för olika sanitära rörlayouter.

Produktkonfiguration

1. Alternativ för armbågsvinkel

AVM sanitära armbågar i rostfritt stål finns i 45°, 90° och 180° konfigurationer. Alternativet 45° används där en gradvis förändring av rörledningens riktning krävs, medan 90°-kröken är lämplig för vinkelräta rör anslutningar. 180° returböjning gör att rörledningen kan vända riktning inom en kompakt processlayout.

90° armbågen finns i 1,0D kortradie och 1,5D långradiekonfigurationer, vilket gör att ingenjörer kan välja lämplig geometri i enlighet med tillgängligt installationsutrymme och rörkrav.

2. Anslutningsalternativ

Beslaget finns med stumsvets och Tri-Clamp anslutningar. Stumsvetsanslutningar ger en permanent hygien skarv för fast processrör, medan Tri-Clamp-anslutningar möjliggör snabbare installation, demontering, inspektion och underhåll.

Anslutningsval bör baseras på befintligt rörsystem, tillämplig rörstandard, installationsmetod, och underhållskrav.

3. Rörstorleksintervall

Det sanitära armbågs- och slangsystemet täcker 1/2" till 6" OD rörstorlekar. Detta sortiment gör att beslagen kan integreras in i olika processledningskonfigurationer, från mindre linjer med hög renhet till större vätskeöverföringssystem.

Material och ytkvalitet

1. ASTM A270 rostfritt stål

AVM sanitära armbågar är tillverkade av ASTM A270 TP304L eller TP316L rostfritt stål. TP304L passar många allmänna sanitära bearbetningsapplikationer, medan TP316L ger förbättrad korrosionsbeständighet för mer krävande processmiljöer och applikationer med hög renhet.

Materialvalet bör beakta processmedium, temperatur, korrosionsförhållanden, renhet krav och tillämpliga projektspecifikationer.

2. Kontrollerad inre ytfinish

Det inre hålet är tillverkat med en slät yta utformad för att minska produktretention och ge ett renare flödesväg. Standardalternativet för mekanisk polering uppnår Ra ≤ 0,51 μm (20 μin), medan elektropolerade versioner kan uppnå Ra ≤ 0,38 μm (15 μin).

En kontrollerad ytfinish är särskilt viktig i applikationer där restprodukt, mikrobiell kontaminering eller svår rengöring kan påverka produktionskvaliteten.

3. Fullt dränerbar hygienisk geometri

Den interna strukturen är utformad för att minimera sprickor och områden där processmedia kan finnas kvar efter dränering. Detta Stödjer effektivare rengöring och hjälper till att minska restmaterial under processväxling.

Designen är lämplig för system som använder CIP- och SIP-procedurer, med förbehåll för den fullständiga systemkonfigurationen och driftsförhållanden.

Hygieniska standarder och efterlevnad

1. ASME BPE-krav

Sanitärt rostfritt stål BPE 90° armbåge och rör är designat för processrörapplikationer med hög renhet med hänvisning till ASME BPE-krav. Materialval, ytfinish, dimensioner, anslutningar och tillverkning krav kan specificeras enligt projektets krav.

2. 3-A och EHEDG-applikationer

Den sanitära designen är lämplig för hygieniska processsystem där 3-A och EHEDG hygieniska designprinciper är krävs. Släta invändiga ytor, minskad produktretention och dränerbara konstruktionsstödapplikationer där rengöringsbarhet och kontamineringskontroll är viktiga.

3. FDA-relaterade materialkrav

Armaturen kan konfigureras för applikationer som kräver FDA-relaterad materialöverensstämmelse, beroende på vald tätningsmaterial, produktkontaktmaterial och tillämplig dokumentation. Köpare bör ange den nödvändiga FDA dokumentation eller efterlevnadskrav innan beställning.

För projekt som kräver formell certifiering eller specifik överensstämmelsedokumentation kan AVM bekräfta tillämplig ASME BPE, 3-A, EHEDG och FDA-relaterade krav enligt den faktiska produktkonfigurationen.

Ansökningar

1. Biofarmaceutisk bearbetning

Den sanitära armbågen används i processrör med hög renhet för farmaceutisk och biofarmaceutisk produktion, inklusive vätskeöverföring, formuleringssystem, distribution av renat vatten, anslutningar till processutrustning och annat hygieniska tillämpningar.

2. Biotekniksystem

Typiska applikationer inkluderar fermenteringssystem, bioreaktorrör, distribution av ren vätska, processkärl, provtagningssystem och annan bioteknisk utrustning där kontamineringskontroll är viktigt.

3. Bearbetning av mat och dryck

Armaturen kan installeras i sanitetsrör för mejeriprodukter, drycker, flytande livsmedel, juice, bryggning och annat livsmedelsbearbetningssystem där släta ytor och effektiv rengöring krävs.

4. Halvledar- och högrenhetssystem

Armbågen är lämplig för vätskerör med hög renhet i halvledarrelaterade applikationer där kontrollerad yta finish, materialkvalitet i rostfritt stål och flödesvägar med låg retention är viktiga.

5. Farmaceutiska och rena verktygssystem

Armaturen kan även användas i rena och rena vätskesystem där hygieniska anslutningar och kontrolleras invändiga ytor krävs.

Tekniska höjdpunkter

Överväganden vid urval

1. Bekräfta materialklass

Köpare bör välja TP304L eller TP316L beroende på processmedium och korrosionsförhållanden. För mer krävande applikationer med hög renhet eller korrosiva, anses TP316L vanligen där dess förbättrade korrosionsbeständighet är krävs.

2. Bekräfta rördiametern

Rörets OD måste matcha det befintliga processrörsystemet. Köpare bör bekräfta önskad storlek innan de beställer till undvika installationsproblem eller extra övergångsbeslag.

3. Välj Korrekt anslutning

Stumsvets- och Tri-Clamp-anslutningar uppfyller olika installationskrav. Stumsvets är lämplig för permanent rörsystem, medan Tri-Clamp är bekvämare där utrustning ofta måste kopplas bort för inspektion eller underhåll.

4. Ange ytfinish

Ytfinish bör väljas enligt de faktiska renhetskraven för processen. Mekanisk polering kan uppfylla många sanitära tillämpningar, medan elektropolering är lämplig för projekt som kräver en lägre ytjämnhet och förbättrad ytkondition med hög renhet.

5. Bekräfta överensstämmelsedokumentation

För läkemedels-, bioteknik-, halvledar- och andra reglerade projekt bör köpare bekräfta om projektet kräver ASME BPE, 3-A, EHEDG, FDA-relaterad efterlevnad, materialcertifikat eller specifik inspektion dokumentation före produktion.

AVM tillverkning och leverans

AVM tillhandahåller sanitärt rostfritt stål BPE 90° armbåge och rör för hygieniska och högrena processrörsystem. Produkter kan konfigureras efter materialkvalitet, vinkel, radie, rörstorlek, anslutningstyp, ytfinish, och tillämpliga sanitära krav.

För projekt med strikta dokumentationskrav kan AVM bekräfta tillämpligt material och efterlevnadsdokument enligt den slutliga produktkonfigurationen. Detta gör att köpare kan definiera tekniska krav innan produktion istället för att ändra rörspecifikationen efter leverans.

FAQ

1. Vilka material finns tillgängliga för den sanitära BPE-armbågen och slangen?

AVM sanitärt rostfritt stål BPE 90° armbåge och rör finns i ASTM A270 TP304L och TP316L rostfritt stål. TP304L är lämplig för allmänna hygieniska tillämpningar, medan TP316L är att föredra för tillämpningar som kräver högre korrosionsbeständighet eller mer krävande processförhållanden med hög renhet.

2. Vilka ytfinish finns tillgängliga?

Sanitetsbågen finns med mekaniskt polerade eller elektropolerade invändiga ytor. Mekanisk polering kan uppnå Ra ≤ 0,51 μm (20 μin), medan elektropolering kan uppnå Ra ≤ 0,38 μm (15 μin). Lämplig finish kan väljas enligt kraven på renhet och ytjämnhet i processsystemet.

3. Vilka storlekar finns tillgängliga?

AVM levererar sanitära BPE-armbågar och rör i storlekar från 1/2" till 6" OD. Köpare bör bekräfta önskat rör ytterdiameter och tillämplig dimensionsstandard för att säkerställa kompatibilitet med befintliga sanitetsrör systemet.

4. Finns 90° armbågen tillgänglig i olika radiealternativ?

Ja. Den 90° sanitära armbågen finns i 1,0D kortradie och 1,5D långradiekonfigurationer. Det lämpliga radie kan väljas enligt rörledningslayout, tillgängligt installationsutrymme och processkrav.

5. Vilka anslutningstyper finns tillgängliga?

Produkten finns med stumsvets och Tri-Clamp anslutningar. Stumsvetsanslutningar är lämpliga för permanenta hygieniska rördragningar, medan Tri-Clamp-anslutningar ger enklare installation, demontering, inspektion och underhåll.
