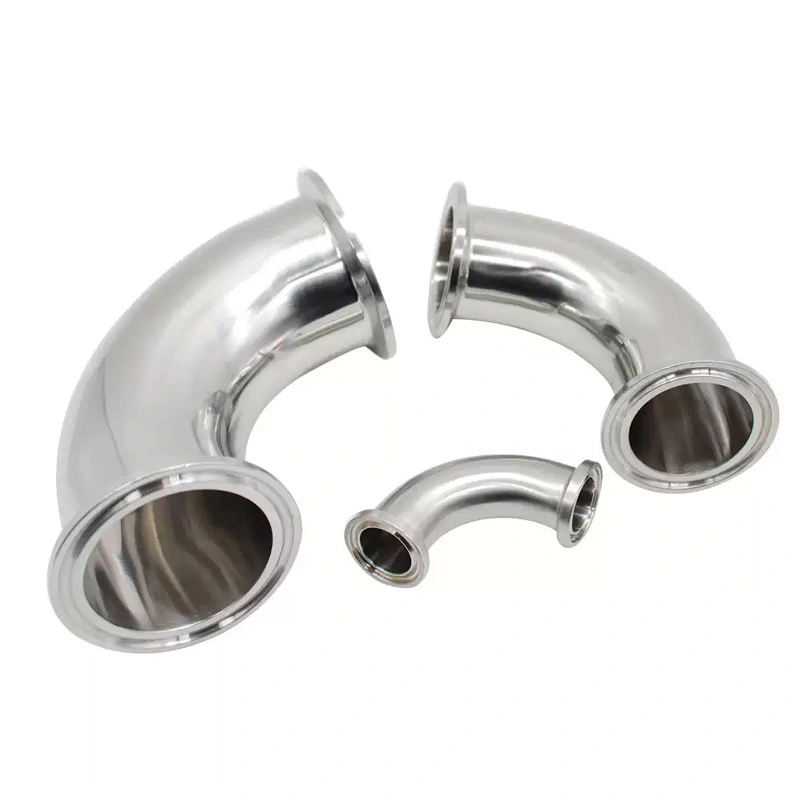

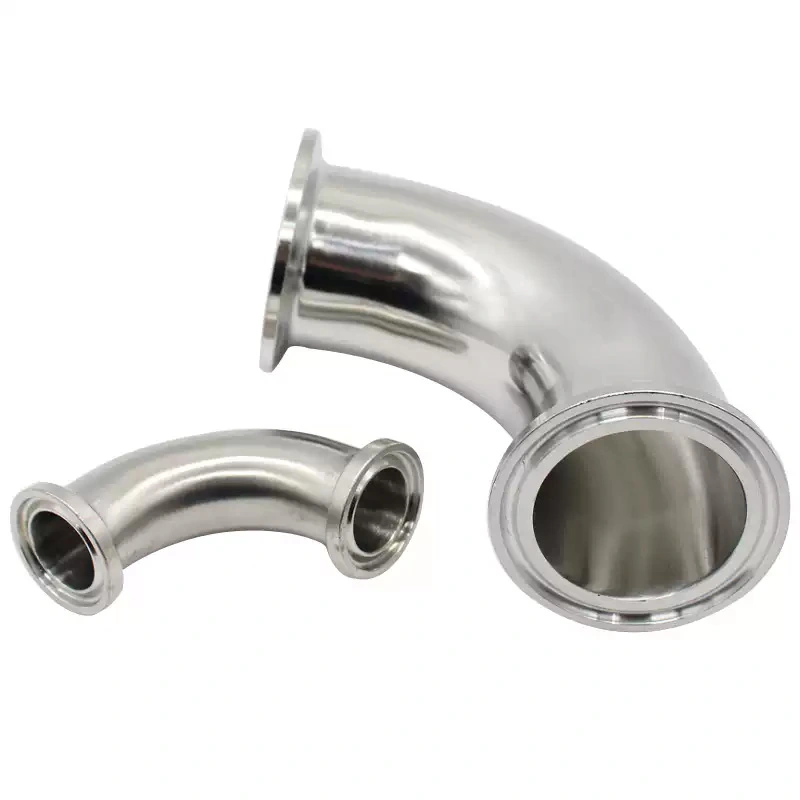

Hygieniskt rostfritt stål DIN armbåge och rör

Baserat på DIN 11852 hygieniska beslag och DIN 11850 rörserien, serien Hygienic Stainless Steel DIN armbåge och rör täcker 45° krökar, 90° krökar och 180° returböjar, med stumsvets, DIN klämma och DIN gängad anslutning alternativ. Det släta inre hålet hjälper till att minska produktansamling och stöder effektiv rengöring och dränering under rutinprocessdrift.

För system som kräver högre ytrenhet finns elektropolering tillgänglig för att uppnå en invändig ytfinish av Ra ≤ 0,4 μm. Beslagen kan även integreras i CIP/SIP-kompatibla rörsystem enligt kraven för den kompletta processinstallationen.

Produktkonfiguration

1. DIN-standardkompatibilitet

AVM hygieniska armbågar och rör följer DIN dimensionskrav för att stödja konsekvent installation med kompatibla sanitetsrörskomponenter. DIN 11852-kopplingar kan matchas med DIN 11850-rörserien, vilket hjälper köpare förenkla komponentval vid design eller utbyggnad av sanitära processrörledningar.

2. Val av rostfritt stål

SUS304 / 1.4301 är lämplig för allmänna sanitära applikationer där god korrosionsbeständighet och mekanisk prestanda krävs. SUS316L / 1.4404 ger högre korrosionsbeständighet och är mer lämplig för läkemedel, bioteknik, hög renhet och kemiskt krävande processmiljöer.

3. Armbåge och anslutningsalternativ

Olika rörlayouter kräver olika kopplingskonfigurationer. AVM ger 45° armbågar för gradvis riktning förändringar, 90° krökar för standard rätvinklig dragning och 180° returböjar för kompakt U-formad rörledning arrangemang.

Anslutningsalternativ inkluderar stumsvets, DIN-klämma och DIN-gängade anslutningar, vilket gör att beslagen kan väljas enligt installationsmetod, underhållskrav och befintlig rörkonfiguration.

Ytfinish och rengörbarhet

Det inre yttillståndet hos en sanitetsarmatur påverkar direkt rengöringseffektiviteten och produkthållningen. AVM Hygieniskt rostfritt stål DIN armbåge och rör använder ett slätt inre hål för att minimera ytojämnheter där processmedia kan ackumuleras.

Standardytan är Ra ≤ 0,8 μm, medan elektropolering kan ge en invändig finish på Ra ≤ 0,4 μm när en slätare yta krävs.

Konstruktionen med lågt dödutrymme stödjer enklare rengöring och dränering och kan användas i processsystem som innehåller CIP- och SIP-procedurer. De faktiska rengörings- och steriliseringsförhållandena bör utvärderas enligt till hela rörsystemet och processmedia.

Tekniska höjdpunkter

Där beslagen används

1. Bearbetning av mat och dryck

Armaturerna är lämpliga för sanitära rörledningar som används för mjölk, drycker, flytande livsmedelsingredienser, såser och andra processvätskor. Släta invändiga ytor hjälper till att minska materialretention och förenkla rutinmässig rengöring.

2. Läkemedel och bioteknik

SUS316L konstruktion och valfri elektropolering gör kopplingarna lämpliga för processrör med hög renhet används i farmaceutiska och biotekniska anläggningar. De kan integreras i processlinjer där de kontrolleras ytförhållanden och CIP/SIP-rengöring krävs.

3. Mejeriförädling

Hygienisk DIN armbåge och rör i rostfritt stål kan användas för mjölkbearbetning, gräddhantering, yoghurtproduktion och andra mejeriapplikationer som kräver hygieniska anslutningar och pålitlig korrosionsbeständighet.

4. Rena system med hög renhet

Beslagen kan också användas i rena processer och högrena rörsystem där låg produktretention, slät invändiga ytor och konsekvent dimensionell kompatibilitet är viktiga urvalskriterier.

Installations- och underhållsöverväganden

Korrekt val av armbåge och rör bör ta hänsyn till rördiameter, böjvinkel, anslutningstyp, material kvalitet och den erforderliga ytfinishen. Den valda beslaget ska matcha mått och anslutningsstandard för den befintliga sanitära rörledningen.

För svetsade installationer bör lämpliga sanitära svetsprocedurer användas för att upprätthålla integriteten och renhet hos den inre flödesvägen. För klämanslutningar bör kompatibla packningar och klämmor väljas enligt processförhållandena.

Under underhåll bör den inre ytan inspekteras för repor, korrosion, avlagringar eller andra förhållanden som kan påverka den hygieniska prestandan. Rengöringsprocedurer bör fastställas i enlighet med det faktiska mediet och processkrav.

Certifieringar och hygienkrav

För projekt som kräver erkända hygienstandarder kan AVM tillhandahålla produktkonfigurationer och dokumentation enligt kundens applikationskrav. 3-A, EHEDG och FDA-relaterade krav kan övervägas vid val av material, ytfinish, tätningskomponenter och den övergripande sanitära rörkonfigurationen.

Certifiering eller överensstämmelsedokumentation bör bekräftas med AVM enligt den specifika produktmodellen, material, finish och beställningskrav snarare än att antas för varje konfiguration.

Produktvalsguide

Varför DIN 11852 och DIN 11850 spelar roll

När du köper sanitära armbågar och rör är dimensionskompatibilitet lika viktig som materialval. DIN 11852 tillhandahåller kopplingsspecifikationen, medan DIN 11850 definierar motsvarande hygieniska rörserie.

Att använda kompatibla DIN-komponenter hjälper till att minska installationsproblem som orsakas av dimensionsfel och gör det lättare för ingenjörsteam att konfigurera sanitära rörsystem. För ersättningsprojekt bör köpare bekräfta befintliga rördimensioner och anslutningskrav före beställning.

AVM leverans- och beställningsinformation

AVM stödjer sanitetsrörsprojekt med olika materialkvaliteter, storlekar, vinklar, anslutningsmetoder och yta krav på finish. Köpare kan tillhandahålla erforderlig DN-storlek, materialkvalitet, vinkelvinkel, anslutningstyp, yta finish, och ansökan vid offertförfrågan.

För skräddarsydda projekt eller projekt med hög renhet kan AVM bekräfta tillämpligt material och teknisk dokumentation enligt till den slutliga konfigurationen.

FAQ

1. Vilka material finns tillgängliga för DIN hygieniska armbåge och slang?

Standardmaterialalternativen är SUS304 / 1.4301 och SUS316L / 1.4404. SUS316L är i allmänhet att föredra för applikationer som kräver högre korrosionsbeständighet eller högre renhet.

2. Vilka storlekar finns tillgängliga?

Produktsortimentet omfattar DN10 till DN200. Den önskade storleken bör väljas i enlighet med rördiametern och flödet kraven på det sanitära rörsystemet.

3. Vilka armbågsvinklar kan jag beställa?

AVM ger 45°, 90° och 180° returböjar. 90° armbåge används vanligtvis för standardriktningsändringar, medan 45° och 180° konfigurationer väljs enligt den specifika pipelinelayouten.

4. Kan beslagen elektropoleras?

Ja. Standardinvändiga ytfinish är Ra ≤ 0,8 μm, och en valfri elektropolerad yta på Ra ≤ 0,4 μm är tillgänglig för applikationer som kräver en slätare inre yta.

5. Är dessa beslag lämpliga för CIP och SIP?

Ja. Den hygieniska designen är kompatibel med CIP/SIP processsystem. Men den faktiska temperaturen, kemisk koncentration, rengöringsfrekvens och steriliseringsförhållanden bör utvärderas mot hela systemet konfiguration.

6. Vilka anslutningstyper finns tillgängliga?

De tillgängliga alternativen inkluderar stumsvets, DIN-klämma och DIN-gängad anslutning. Köpare bör välja anslutningen baserad på befintlig rörledningsstandard och underhållskrav.

7. Vad är produktionsledtiden?

Standardproduktionstiden är 7–10 dagar. Det faktiska leveransschemat beror på orderkvantitet, produkt specifikationer, materialtillgänglighet och anpassningskrav. Brådskande beställningar kan bekräftas med AVM innan du beställer.

8. Vilka är betalningsvillkoren?

Standardbetalningsvillkoren är 30% deposition och 70% balans före leverans med T/T eller L/C. Små beställningar bör betalas i sin helhet före produktion.

9. Hur förpackas DIN-böjarna och rören för export?

Produkterna är säkert förpackade i pappers- och trälådor för internationell transport. Förpackning kan vara ordnade efter produktstorlek, orderkvantitet och fraktkrav.
