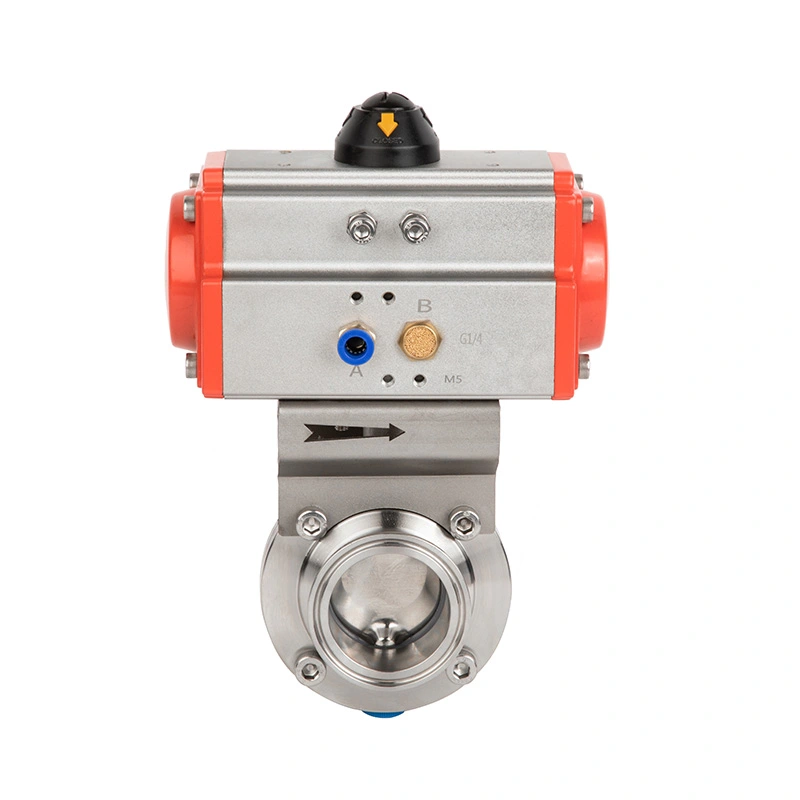

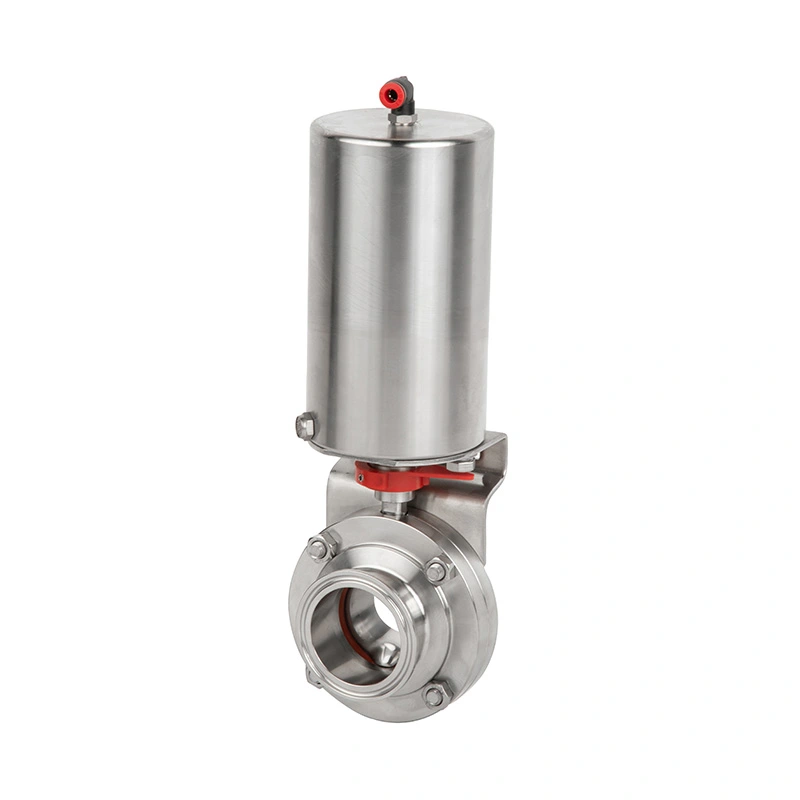

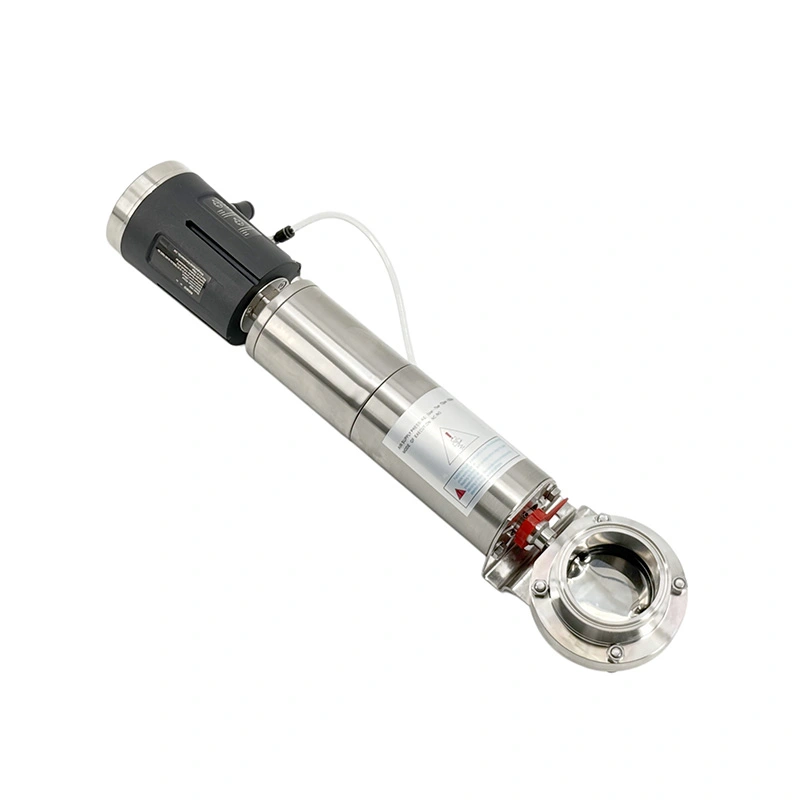

Sanitär pneumatisk 2-delad vridspjällsventil

Den sanitära pneumatiska 2-delade vridspjällsventilen är tillgänglig med 304L eller 316L produktkontaktdelar i rostfritt stål och EPDM som standardtätningsmaterial, med FPM, silikon och NBR tillgängliga som tillval. Det pneumatiska ställdonet ger 90° roterande rörelse för öppning och stängning, medan NC, NO och dubbelverkande konfigurationer tillåter driftläge som ska väljas enligt process- och säkerhetskrav.

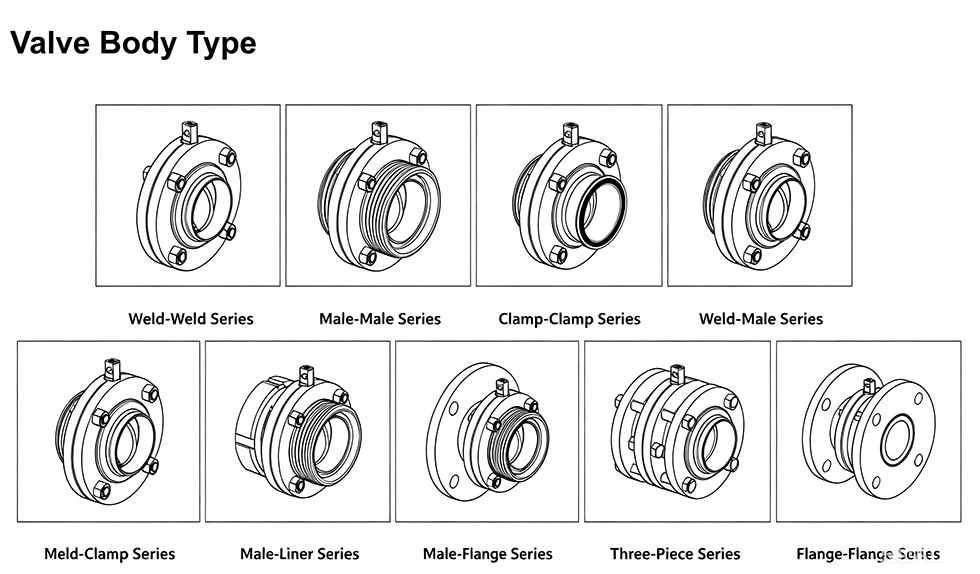

Med Tri-Clamp, svetsade, gängade, klämmor och flänsanslutningsalternativ kan AVM-ventilen konfigureras för olika sanitära rörsystem. Den är lämplig för läkemedel, bioteknik, mat och dryck, mejeriprodukter, kosmetika, fina kemiska och andra rena processtillämpningar.

Produktegenskaper

Hygienisk tvådelad struktur

Ventilen använder en kompakt tvådelad kropp med släta produktkontaktytor för att minska materialretention och förenkla rengöringen. 304L och 316L rostfria stålalternativ är tillgängliga för produktkontaktkomponenter, med en EN 10204 3.1B-certifikat tillgängligt enligt den valda konfigurationen. Den inre ytfinishen kan nå Ra ≤0,8 μm.

Pneumatisk drift för automatiserade linjer

Det pneumatiska ställdonet omvandlar tryckluftsrörelse till 90° roterande rörelse, vilket möjliggör snabb och repeterbar ventil operation. Den kan anslutas till PLC och andra processtyrningssystem för fjärröppning, stängning och övervakning. Styrlufttrycket är specificerat till 5–8 bar.

Tätning för upprepad öppning och stängning

Skivan och elastomersätet är utformade för att bibehålla tätning under upprepade arbetscykler. EPDM är standarden tätningsmaterial, medan FPM, silikon och NBR kan väljas efter processmedium och drift villkor. Ställdonet ger det erforderliga stängningsmomentet när skivan når tätningsläget.

Flera driftskonfigurationer

Den sanitära pneumatiska 2-delade vridspjällsventilen kan levereras som normalt stängd, normalt öppen eller dubbelverkande. Detta tillåter användare att välja ventilrespons när lufttillförseln ändras eller avbryts. En manual flerlägeshandtag finns även för installationer där lokal justering krävs.

Arbetsprincip

Ventilen styr processmediet genom en skiva monterad på ventilaxeln. Det pneumatiska ställdonet roterar axel genom cirka 90°.

När ventilen är helt öppen, placeras skivan i riktning mot rörledningen, vilket gör att processmediet kan passera igenom. När ställdonet roterar skivan mot stängt läge, minskar den tillgängliga flödesarean. När skivan når stängt läge, den kommer i kontakt med elastomersätet och blockerar rörledningen.

För en normalt stängd konfiguration återför fjädern ventilen till stängt läge när pneumatiskt tryck är tas bort. För en normalt öppen konfiguration återför fjädern ventilen mot öppet läge. En dubbelverkande ställdonet använder tryckluft för både öppning och stängning.

Pneumatiska driftlägen

Normalt stängd

Ventilen öppnar när tryckluft tillförs och återgår till stängt läge genom fjäderkraft när luft trycket tas bort. Denna konfiguration kan användas där processen kräver automatisk flödesisolering under förlust av pneumatisk tillförsel.

Normalt öppet

Ventilen stängs när tryckluft tillförs och återgår till öppet läge när lufttillförseln tas bort. Denna konfiguration kan väljas när bibehållande av processflöde är att föredra under ett pneumatiskt fel.

Dubbelverkande

Tryckluft styr både öppnings- och stängningsrörelser. Denna konfiguration ger konsekvent manöverdonskraft in båda riktningarna och är lämplig för automatiserade produktionssystem med regelbundna cykelkrav.

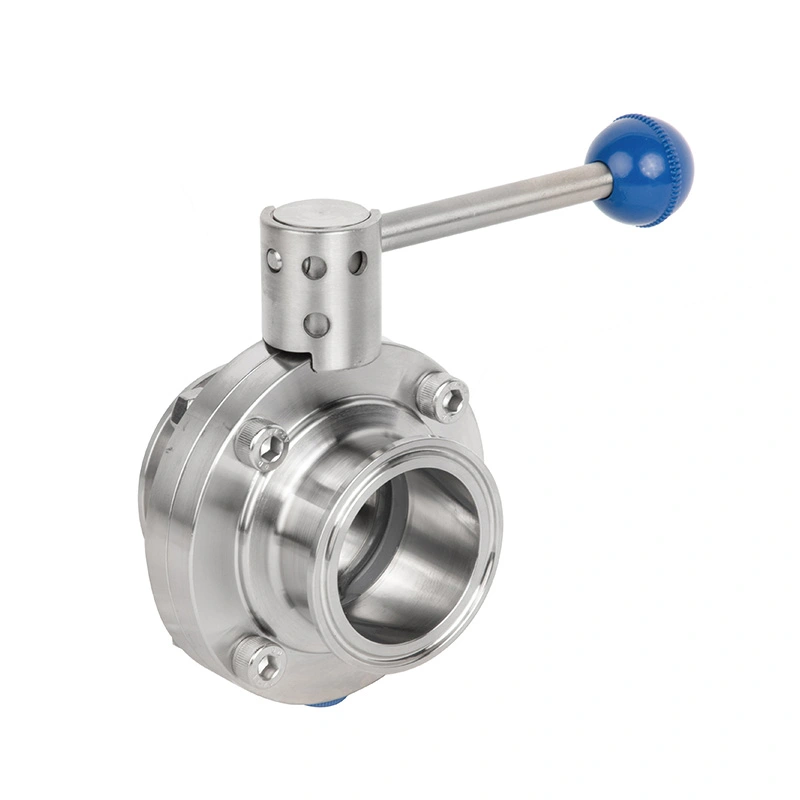

Manuell drift

Ett låshandtag med flera lägen kan installeras där lokal flödesjustering krävs. Operatören kan välja helt öppna, helt stängda eller mellanlägen utan att kräva ett pneumatiskt styrsystem.

Denna konfiguration är användbar för delar av en processlinje som kräver enstaka manuella ingrepp, idrifttagningsjustering eller underhållsisolering.

Ansökningar

Läkemedel och bioteknik

AVM Sanitary Pneumatic 2-Piece Butterfly Valve kan användas i farmaceutiska och biotekniska processrör för vätskeöverföring, buffertberedning, bioreaktorsystem, sterila processlinjer, CIP-system och högrenhetsvätska hantering. Den rostfria produktkontaktkonstruktionen och tillgängliga sanitära ytfinish är lämpliga för applikationer där rengöring och kontamineringskontroll är viktiga.

Mat & dryck

Typiska tillämpningar inkluderar mejeribearbetning, mjölk- och yoghurtproduktion, dryckesbearbetning, juiceproduktion, bryggerisystem och överföring av livsmedelsingredienser. Pneumatisk drift gör att ventilen kan integreras i automatiserad överförings- och bearbetningslinjer.

Kosmetika och personlig vård

Ventilen kan användas för bearbetning av schampo, lotion, kräm och annan flytande eller halvflytande produkt. Det sanitära konstruktionen stöder rutinmässig rengöring och hjälper till att minska produktansamling i processpipen.

Finkemiska och rena processsystem

Tillämpningar inkluderar finkemisk vätskeöverföring, rena verktygssystem, hygienisk vätskedistribution och process-vätskekontroll där rostfri konstruktion och repeterbar automatiserad drift krävs.

Produktkonstruktion

Huvudkomponenterna inkluderar en sanitär tvådelad ventilkropp, skiva av rostfritt stål, ventilaxel, elastomertätning system och pneumatiskt ställdon. Tillval av intelligenta styrenheter, magnetventiler, lägessensorer och NPN/PNP gränslägesgivare kan läggas till enligt processsystemets automatiseringskrav.

Tekniska specifikationer

Storlek Mått

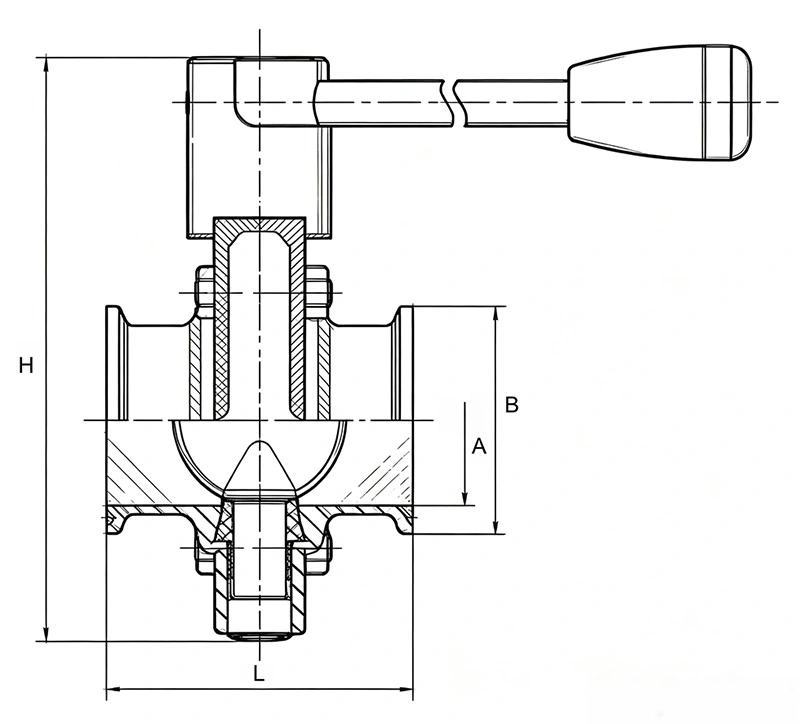

Klämtyp med manual

DIN standard klämtyp med manuell

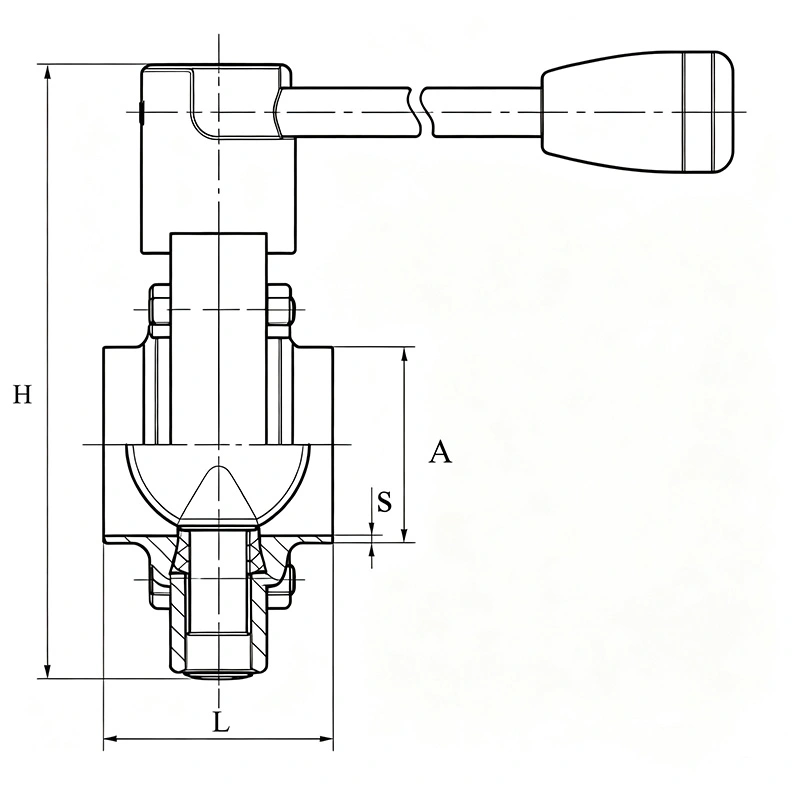

Svetstyp med manual

DIN standard svetstyp med manuell

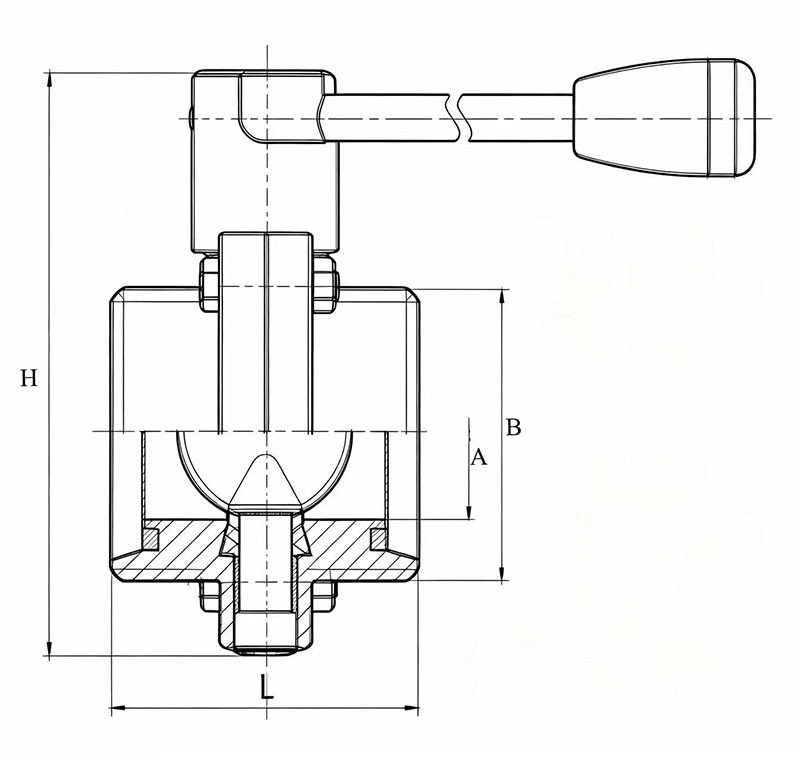

Gängad typ med manual

DIN standardgängad typ med manual

3A standardgängad typ med manual

RJT standardgängad typ med manual

IDF standardgängad typ med manual

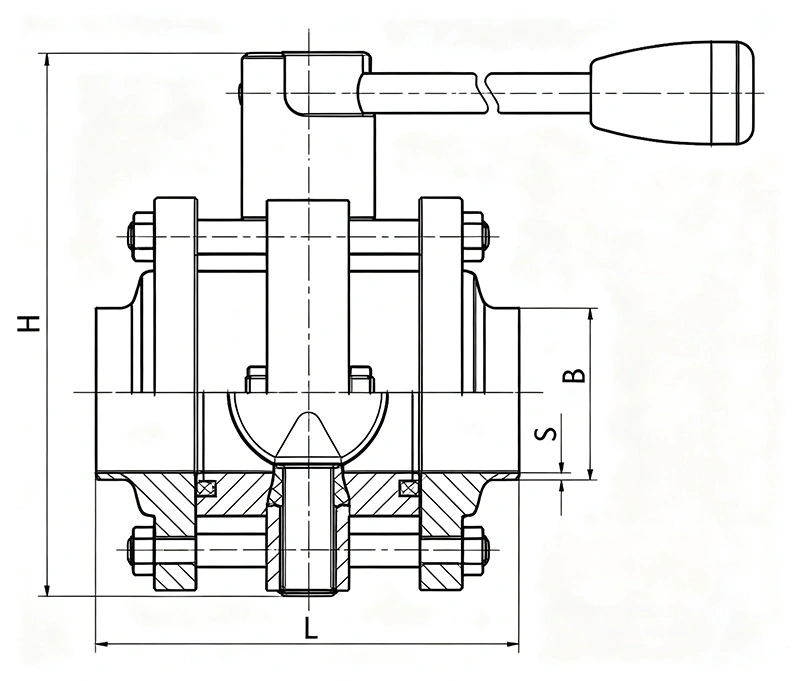

Tredelad typ med manual

DIN standard tredelad typ med manual

Installation och val

När du väljer en AVM sanitär pneumatisk vridspjällsventil, bör köparen bekräfta rörledningens storlek, anslutning standard, produktkontaktmaterial, tätningsmaterial, arbetstryck, temperatur, styrlufttryck och önskat ställdonläge.

För CIP/SIP-system bör det valda tätningsmaterialet kontrolleras mot de faktiska rengöringskemikalierna, processen temperatur och steriliseringscykel. För automatiserad utrustning, ställdonets konfiguration och tillval lägeskontrolltillbehör bör specificeras tillsammans med ventilen.

Anslutningsstandarden bör även matcha det befintliga sanitära rörsystemet. Att välja rätt anslutning på upphandlingsstadiet hjälper till att undvika ytterligare adaptrar eller rörledningsändringar under installationen.

Överväganden vid installation och val

Innan du beställer bör ventilen väljas enligt rörledningsstorlek, anslutningsstandard, processmedium, arbetstryck, driftstemperatur, tätningsmaterial och erforderligt pneumatiskt driftläge. För automatiserad system, bör även nödvändiga styrtillbehör bekräftas.

För hygieniska tillämpningar som använder CIP eller SIP, bör tätningsmaterialet och steriliseringstemperaturen kontrolleras mot själva rengöringscykeln. För pneumatiska installationer anges ett styrlufttryck på 5–8 bar för detta serie.

Varför konfigurationen är viktig

Den huvudsakliga urvalsskillnaden för denna ventil är inte bara ventilstorleken. Det pneumatiska driftläget, sanitärt anslutning, tätningsmaterial och ytbehandling kan direkt påverka hur ventilen presterar i helheten processsystem.

Till exempel kan en läkemedelslinje prioritera 316L produktkontaktdelar, lämpligt val av elastomer, hygienisk ytbehandling och CIP/SIP-kompatibilitet, medan en livsmedelsindustri kan lägga större vikt vid anslutningskompatibilitet och frekvent automatiserad cykling. Val av ventil enligt hela processen förhållanden hjälper till att undvika onödiga byten eller modifieringar efter installationen.

FAQ

Vad är standardproduktionsledtiden?

AVM:s standardproduktionstid är i allmänhet 2–4 veckor, beroende på orderkvantitet, ventilspecifikationer, anslutningskonfiguration och materialtillgänglighet. Leveransschemat bör bekräftas innan beställning, särskilt för brådskande eller skräddarsydda behov.

Vilka betalningsvillkor finns tillgängliga?

Standardbetalningsarrangemanget är 30% deposition och 70% balans före leverans med T/T eller L/C. Små beställningar kan kräver full betalning innan produktion. Specifika villkor kan bekräftas enligt beställningen.

Hur förpackas ventilen för export?

Ventilen är skyddad med lämplig förpackning för internationell transport. Pappers- och träfodral kan användas för att skydda den rostfria ventilkroppen, anslutningsändarna, ställdonet och andra komponenter under hantering och försändelsen.

Kan ventilen levereras med styrtillbehör?

Ja. Beroende på automationskraven kan ventilen konfigureras med en intelligent styrenhet, solenoid ventil, lägesgivare eller NPN/PNP gränslägesgivare. De nödvändiga tillbehören ska anges när beställning.

Vilket tätningsmaterial ska väljas?

EPDM är standardtätningsmaterialet, medan FPM, silikon och NBR är tillgängliga alternativ. Urval bör baseras på processmediet, driftstemperaturen, rengöringskemikalierna och steriliseringsförhållandena istället för att använda samma tätningsmaterial för varje applikation.
