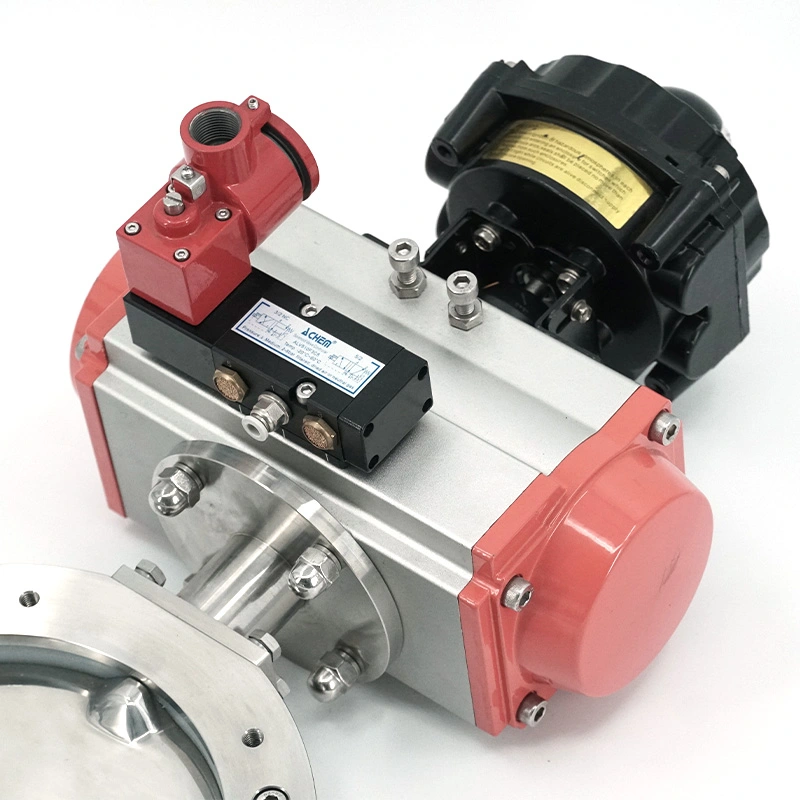

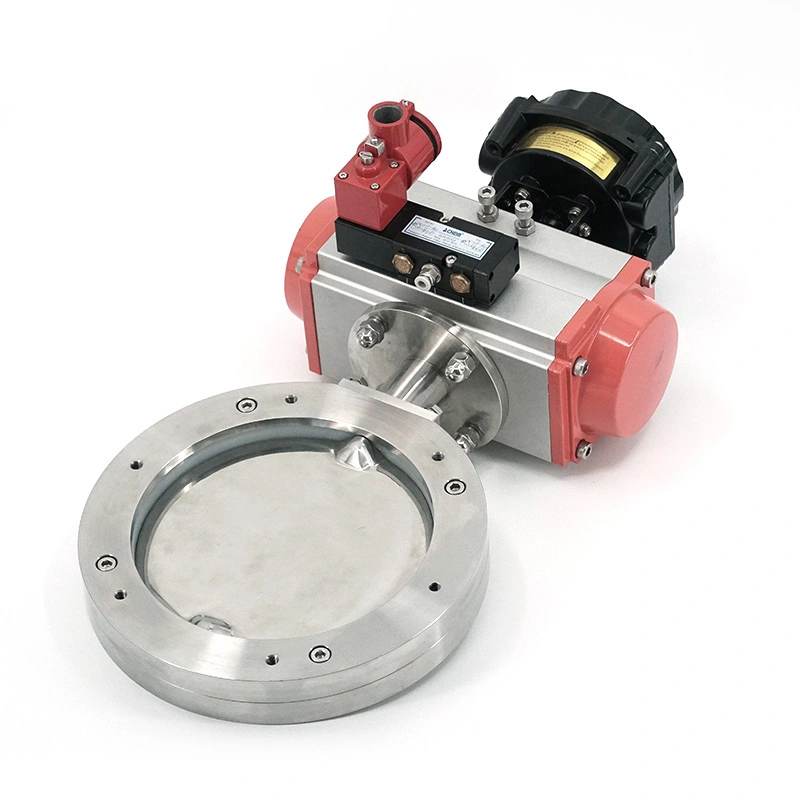

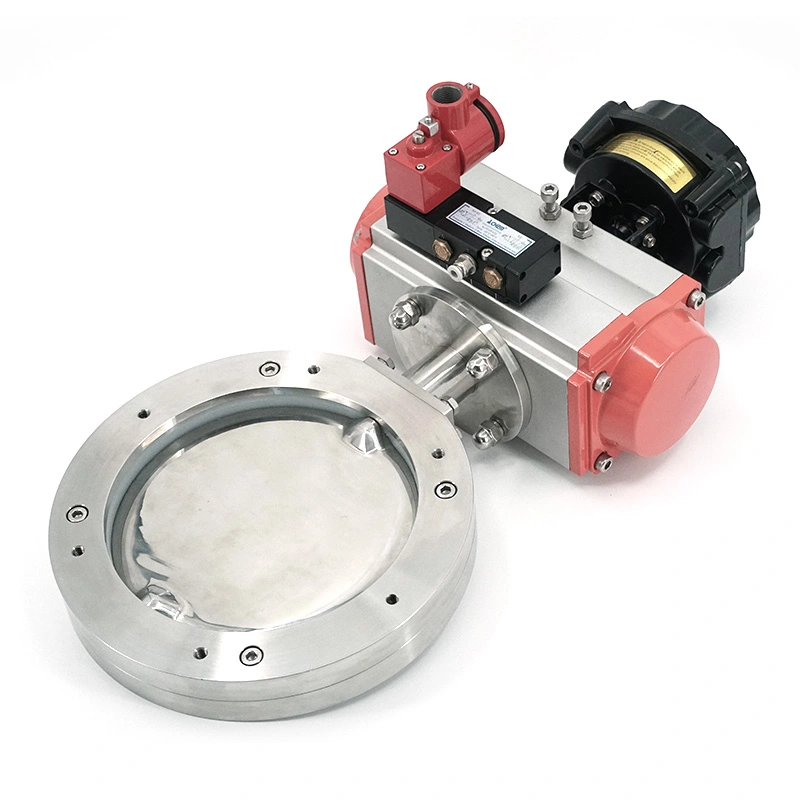

Sanitär 316 pneumatisk wafer fjärilsventil

Ventilen använder 316L rostfritt stål för produktkontaktkomponenter och kan levereras med precisionsmekanisk polering eller elektropolering för att uppnå en slät inre yta. Den spaltminimerade flödesvägen hjälper till att minska produktretention och stödjer enklare rengöring under rutinproduktion och CIP/SIP-procedurer.

För automatiserade processlinjer kan Sanitary 316 Pneumatic Wafer Butterfly Valve konfigureras med en pneumatisk ställdon, medan manuella manövreringsalternativ också finns tillgängliga. Olika sätesmaterial och aktiveringskonfigurationer låt ventilen väljas enligt media, temperatur, rengöringsmetod och kontrollkrav ansökan.

Konstruktion av wafer-typ

1. Kompakt installation

Waferkonfigurationen är placerad mellan två rörledningsflänsar utan att det krävs en lång ventilkropp, vilket hjälper minska det totala installationsfotavtrycket. Denna struktur är särskilt användbar för sanitära medar, bearbetning utrustning och rörsystem där tillgängligt utrymme är begränsat. Den kompakta konstruktionen gör också borttagning och underhåll mer bekvämt.

2. Konstruktion av rostfritt stål

De fuktade komponenterna är tillverkade av SS304 eller SS316L rostfritt stål, där 316L är särskilt lämpligt för applikationer som kräver högre korrosionsbeständighet och stränga hygienkrav. Materialvalet kan matchas till processmedium och driftsmiljö.

Ytbehandling och rengöring

1. Produktkontaktytor

Produktkontaktytor kan vara mekaniskt precisionspolerade eller elektropolerade, med en ytfinish på Ra ≤ 0,4 μm tillgänglig. En slätare inre yta minskar områden där processrester kan samlas och stödjer mer effektiv rengöring vid produktionsbyten.

2. CIP- och SIP-kompatibilitet

Sanitary 316 Pneumatic Wafer Butterfly Valve är designad för hygieniska bearbetningssystem som använder CIP (Clean-in-Place) och SIP (Sterilize-in-Place) procedurer. Dess spaltminimerade inre struktur hjälper till att begränsa produktretention och stöder rengöring och sterilisering utan frekvent demontering av ventilen.

Pneumatisk drift

1. Pneumatisk aktivering

AVM tillhandahåller pneumatisk aktivering för applikationer som kräver fjärrstyrd eller automatiserad ventildrift. Ställdonet kan vara integrerad med processkontrollsystem för att styra rörledningsisolering eller flödesjustering enligt produktionen sekvens.

2. Manuella och automatiserade alternativ

Förutom pneumatisk drift kan ventilen konfigureras med ett manuellt draghandtag, flerlägeshandtag, växeloperatör eller elektriskt ställdon. Detta gör att samma grundläggande ventilplattform kan anpassas till lokala manuella system samt automatiserade sanitära produktionslinjer.

Säte och tätningsalternativ

1. Sätesmaterial

Ventilen kan levereras med EPDM, Silikon, FKM (Viton), eller PTFE sätesmaterial. Olika tätningsmaterial tillhandahålla olika nivåer av motståndskraft mot temperatur, kemikalier och processmedia, vilket gör att köpare kan välja en lämplig konfiguration enligt de faktiska driftsförhållandena.

2. Dubbelriktad avstängning

Den fjädrande sätesstrukturen ger pålitlig dubbelriktad tätning med lågt läckage. Den tillgängliga koncentriska eller dubbla excentriska skivkonfigurationer kan väljas enligt de erforderliga driftsegenskaperna och vridmomentet kraven på sanitetsledningen.

Flödeskontroll och underhåll

1. Skivstruktur

Den strömlinjeformade skivdesignen hjälper till att minska flödesmotståndet samtidigt som det bibehåller effektiv rörledningsisolering och flöde kontroll. Detta gör ventilen lämplig för vätskeöverföringssystem där tryckförlust och flödeseffektivitet behöver beaktas vid val av ventil.

2. Utbytbara tätningskomponenter

Den modulära ventilkonstruktionen gör att tätningskomponenter kan bytas ut vid behov, vilket hjälper till att minska underhållet driftstopp. Detta är särskilt användbart i processanläggningar där ventiler används ofta eller utsätts för upprepade rengöringscykler.

Hygieniska bearbetningsapplikationer

1. Bearbetning av mat och dryck

Ventilen kan användas i bryggerier, mejerianläggningar, dryckesproduktion, juicebearbetning, flaskvattensystem, sirap hanterings- och livsmedelsbearbetningslinjer för rörledningsisolering och flödeskontroll.

2. Farmaceutiska och biotekniska system

Sanitary 316 Pneumatic Wafer Butterfly Valve är lämplig för renat vattensystem, vatten för injektion (WFI) system, jäsningsutrustning, formuleringslinjer, aseptisk bearbetning och CIP/SIP-rörledningar där rengöring, korrosionsbeständighet och processhygien är viktiga.

3. Kosmetika och personlig vård

För kosmetiska behandlingssystem kan ventilen hantera applikationer som involverar lotioner, krämer, parfymer, schampon och andra flytande ingredienser där hygienisk vätskeöverföring och kontamineringskontroll krävs.

4. Finkemisk bearbetning

Konstruktionen av 316L rostfritt stål och flera sätesalternativ gör ventilen lämplig för kemikalier med hög renhet, tillsatser, specialvätskor och andra processmedia som kräver korrosionsbeständig och hygienisk flödeskontroll utrustning.

Konfigurationsalternativ

1. Anslutning och installation

Den sanitära wafer-fjärilsventilen kan integreras i olika hygieniska rörledningskonfigurationer enligt valt anslutningsarrangemang och systemdesign. Dess kompakta waferstruktur är särskilt lämplig för bearbetning utrustning där installationslängden behöver minimeras.

2. Val av ställdon

Manuella draghandtag och flerlägeshandtag är lämpliga för lokal drift, medan växellådor kan användas där ytterligare manuellt manövermoment krävs. Pneumatiska och elektriska ställdon ger alternativ för automatiserad produktionslinjer och centraliserad processkontroll.

Konfigurationssammanfattning

AVM fokuserar på de praktiska kraven för hygieniska ventilapplikationer, inklusive installationsutrymme, yta renhet, val av tätningsmaterial, rengöringsprocedurer och automatisering. Waferstrukturen hjälper till att förenkla installation i kompakta rörsystem, medan 316L rostfritt stål och polerade produktkontaktytor stödjer krävande sanitära applikationer. Med flera sätes- och ställdonalternativ kan ventilen konfigureras för olika krav på media och processkontroll.

Tekniska specifikationer

Vanliga frågor

1. Vad är en sanitär fjärilsventil av wafertyp?

Waferkonfigurationen har en kompakt installationsstruktur och kan monteras mellan rörledningsflänsar. Det är det lämplig för sanitära bearbetningssystem där installationsutrymme och utrustningsfotavtryck måste kontrolleras.

2. Vilka material i rostfritt stål finns tillgängliga?

AVM kan tillhandahålla SS304 och SS316L konfigurationer av rostfritt stål. SS316L väljs vanligtvis för hygien applikationer som kräver högre korrosionsbeständighet och strängare materialkrav.

3. Vilket sitsmaterial bör väljas?

EPDM, Silikon, FKM och PTFE finns tillgängliga. Det lämpliga alternativet beror på processmediet som fungerar temperatur, kemikalieexponering och rengöringsförhållanden.

4. Kan det användas i automatiserade linjer?

Ja. Ventilen kan förses med ett pneumatiskt eller elektriskt ställdon för fjärrmanövrering och integration med automatiserade processtyrningssystem.

5. Är det lämpligt för CIP och SIP?

Ja. Sanitary 316 Pneumatic Wafer Butterfly Valve är designad för hygieniska processsystem och är kompatibel med CIP- och SIP-procedurer. Den släta, spaltminimerade inre konstruktionen hjälper till att minska produktretention under rengöring och sterilisering.

6. Vad är standardproduktionens ledtid?

Standardproduktionsledtiden är 2–4 veckor, beroende på orderkvantitet, ventilkonfiguration, material tillgänglighet och andra projektkrav. Brådskande beställningar bör bekräftas med AVM innan beställning.

7. Vilka är betalningsvillkoren?

Standardbetalningsvillkoren är 30% deposition och 70% balans före leverans med T/T eller L/C. Små beställningar kan kräver full betalning innan produktion.

8. Hur är ventilen förpackad för export?

Ventilen är säkert packad i lämpliga pappers- och träfodral för internationell transport, vilket hjälper till att skydda ventilhus i rostfritt stål, tätningskomponenter och ställdon under transport.
