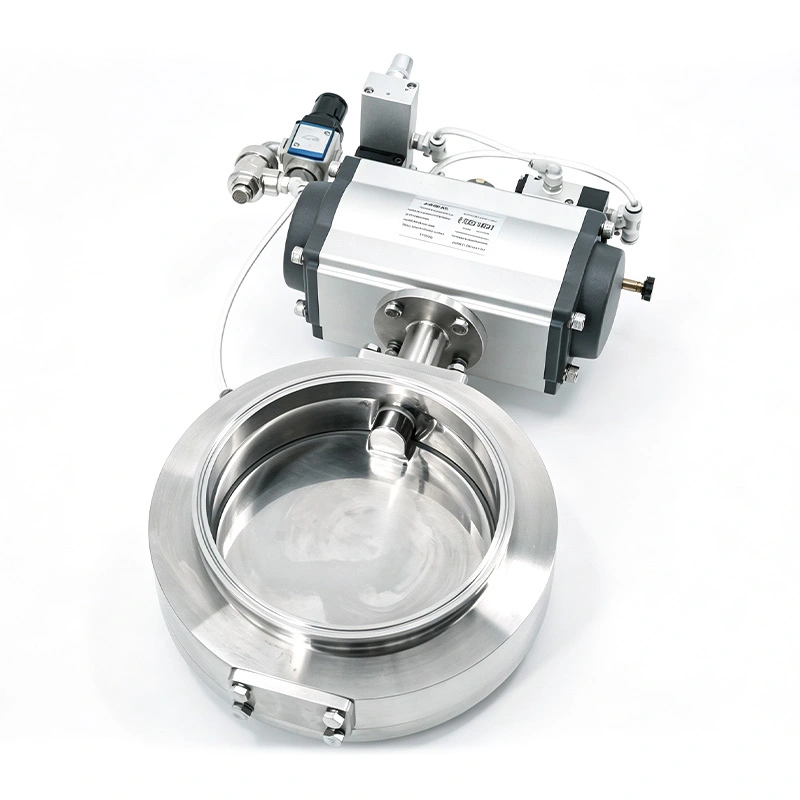

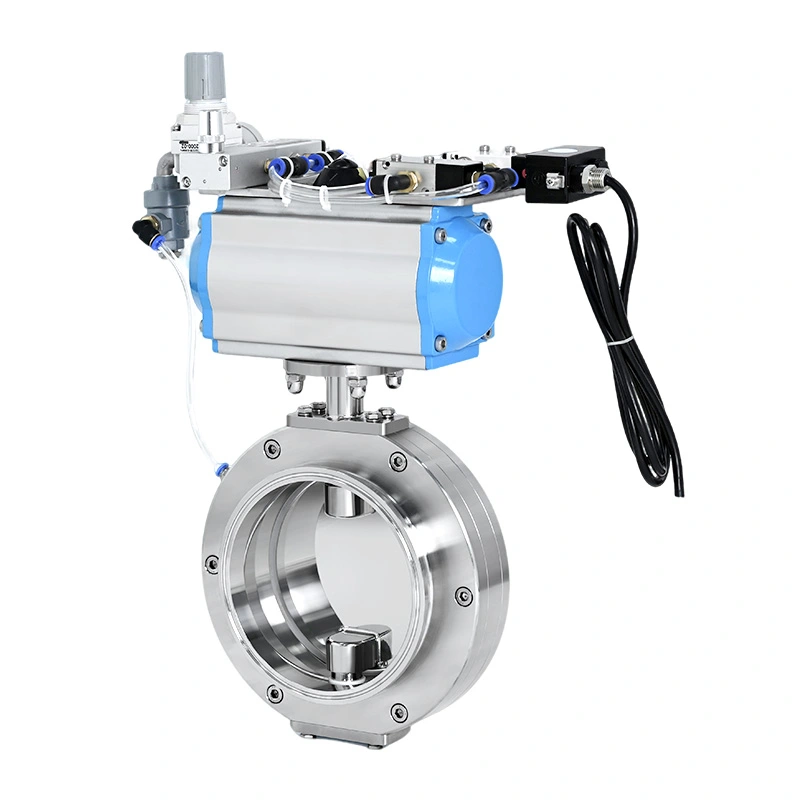

AVM sanitär uppblåsbar tätning excentrisk fjärilsventil med smart ställdon är designad för automatiserad isolering i pulver- och bulkmaterialbearbetningssystem. Dess excentriska skiva minskar kontakten med tätningselementet under rotation, medan det uppblåsbara sätet trycksätts först efter att skivan når stängt läge.

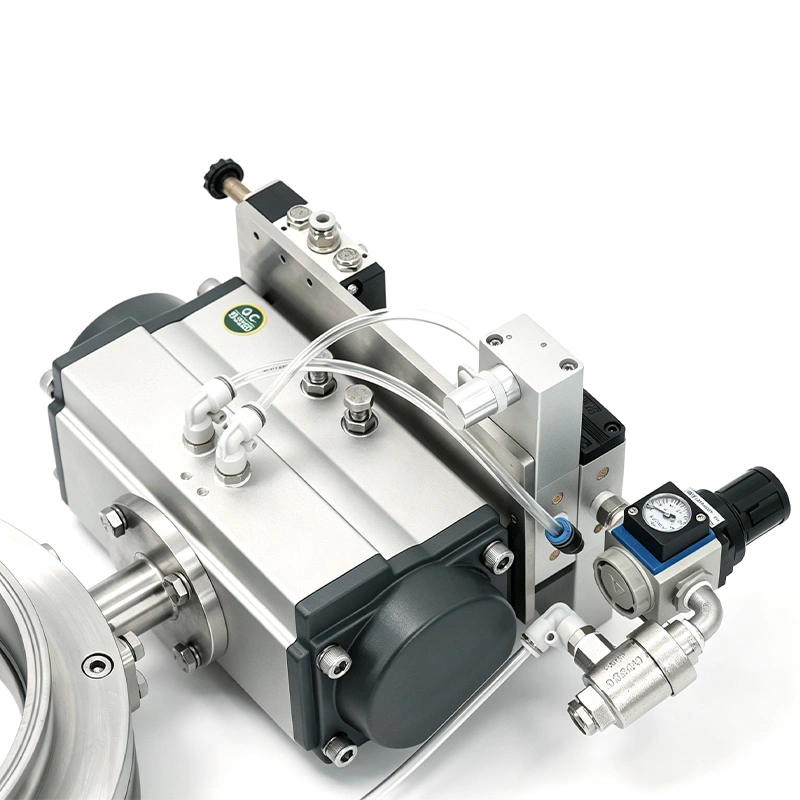

Det pneumatiska smarta ställdonet ger automatiserad drift och kan anslutas till PLC-baserade styrsystem. Valfri positionsåterkoppling gör att kontrollsystemet kan övervaka ventilstatus, vilket gör ventilen lämplig för läkemedels-, livsmedels-, nutraceutiska, batterimaterial och specialkemiska processer.
Den excentriska fjärilsventilen med uppblåsbar sanitär tätning med smart ställdon använder separata åtgärder för skivrörelse och sätetätning. Denna funktionsprincip hjälper till att minska friktionen under rotation samtidigt som den ger en kontrollerad avstängning efter att skivan når sitt slutliga läge.
Innan skivan roterar släpps trycket från det uppblåsbara sätet. Sätet dras in från skivan, vilket minskar kontaktmotståndet under öppning.
Den excentriska skivan rör sig till stängt läge utan kontinuerlig kompression mot tätningselementet. När skivan väl når sitt läge trycksätts det uppblåsbara sätet för att bilda tätningsgränsytan.
Det smarta ställdonet kan ge information om ventilens läge genom valfria återkopplingskomponenter. Detta gör att PLC:n kan bekräfta ventilens tillstånd innan nästa steg i en automatiserad process påbörjas.
Den excentriska skivan och det uppblåsbara sätet arbetar tillsammans för att hantera slitage som kan uppstå när en konventionell fjärilsskiva förblir i kontinuerlig kontakt med sitt säte under drift.
När ventilen cirkulerar låter det infällda sätet skivan röra sig med mindre motstånd. Efter stängning expanderar det uppblåsbara elementet runt skivan för att ge den erforderliga tätningskraften.
Detta arrangemang kan bidra till att minska sätesnötning, ställdonets belastning och underhåll som orsakas av upprepad kontakt med skivans säte. Det är särskilt relevant för system med frekventa automatiserade cykler eller pulverpartiklar nära isoleringspunkten.
Det smarta ställdonet gör att ventilen blir en del av en automatiserad process snarare än att fungera som en isolerad manuell komponent. Den kan integreras med PLC-baserad utrustning och koordineras med transport, vägning, tömning och andra processoperationer.
Ställdonet kan ta emot styrsignaler från produktionssystemet för automatisk öppning och stängning enligt den programmerade processsekvensen.
Tillvalsgivare kan rapportera ventilens läge till styrsystemet. Detta ger en bekräftelse på att ventilen har nått önskat öppet eller stängt läge innan en annan operation påbörjas.
Ventilstatussignaler kan integreras i processförreglingar. Till exempel kan nedströms transportsystemet förhindras från att starta tills ventilen når önskat läge.
Ett ATEX-kompatibelt ställdonpaket finns tillgängligt för installationer där utrustningen och styrkonfigurationen måste uppfylla tillämpliga krav på riskområden.
Ventilhuset finns i SUS304 eller SUS316L rostfritt stål. Produktkontaktytor kan ytbehandlas till Ra ≤0,4 μm för att minska materialretention och stödja rutinmässig rengöring.
EPDM, silikon och FKM/Viton tätningsmaterial finns tillgängliga. FDA-kompatibla tätningskvaliteter kan väljas för tillämpliga läkemedels-, livsmedels- och nutraceutiska processer.
Den interna strukturen är designad för hygienisk pulverhantering och kan levereras med CIP-kompatibla konfigurationer enligt processkraven.
Används för att isolera och kontrollera överföringen av API:er, HPAPI:er, hjälpämnen och andra farmaceutiska pulver i automatiserade produktionssystem.
Installerad under IBC:er för kontrollerad pulvertömning, särskilt där ventilen behöver kommunicera med PLC-styrsystem och nedströms transportutrustning.
Lämplig för isoleringspunkter i vakuumpulveröverföringsledningar där stabil avstängning och upprepad automatiserad drift krävs.
Används för katod-, anod- och ledande pulveröverföring där materialinneslutning, sanitär konstruktion och minskat tätningsslitage är viktigt.
Lämplig för automatiserad hantering av torra ingredienser och näringspulver där konstruktion av rostfritt stål och rengörbara produktkontaktytor krävs.
| Parameter | Specifikation |
| Typ av ventil | Sanitär uppblåsbar tätning excentrisk fjärilsventil |
| Ventilstorlek | DN50–DN300 |
| Kroppsmaterial | SUS304 / SUS316L |
| Tätningsmaterial | EPDM, Silikon, FKM (Viton) |
| Produktkontakt Finish | Ra ≤0,4 μm |
| Drift | Pneumatiskt smart ställdon |
| Anslutningar | Tri-Clamp, Fläns, Stumsvets |
| Automatisering | PLC-kompatibel |
| Positionsfeedback | Frivillig |
| Magnetventil | Frivillig |
| ATEX ställdonpaket | Frivillig |
| FDA-kompatibla tätningar | Tillgänglig |
| CIP-kompatibilitet | Tillgänglig |
| Punkt | Smart aktiverad konfiguration | Manuell konfiguration |
| Drift | Pneumatisk automatisk | Manuell |
| PLC-integration | Stöds | Normalt inte tillgänglig |
| Positionsfeedback | Frivillig | Manuell bekräftelse |
| Processförregling | Stöds | Begränsad |
| Sätesuppblåsningskontroll | Automatisk | Manuell/systemberoende |
| Fjärrstyrning | Stöds | Ej tillgängligt |
Innan installation, bekräfta ventilstorlek, anslutningsstandard, ställdonets lufttillförsel och styrgränssnitt. Ventilen bör installeras med tillräcklig åtkomst för inspektion av det uppblåsbara sätet, ställdonet och återkopplingskomponenterna.
Rutinunderhåll bör innefatta att kontrollera tätningselementet för slitage eller skador, verifiera ställdonets rörelse och bekräfta att positionsåterkopplingen fungerar korrekt där den är monterad. Det uppblåsbara sätet bör också kontrolleras för korrekt uppblåsning och tryckhållning enligt underhållsschemat.
För pulverapplikationer bör rengöringsfrekvensen bestämmas av materialets egenskaper och produktionscykel. CIP-kompatibla konfigurationer kan användas där processen kräver automatiserad rengöring.
En läkemedelstillverkare uppgraderade en IBC-pulvertömningsstation och behövde en isoleringsventil som kunde fungera med det befintliga PLC-styrsystemet. Nedströms transportutrustningen kunde starta först efter bekräftelse på att utloppsventilen hade nått önskat läge.
AVM levererade den sanitära uppblåsbara tätningen excentrisk vridspjällsventil med smart ställdon med positionsåterkoppling. PLC:n tog emot ventilstatussignalen och koordinerade utmatnings- och transportsekvensen automatiskt. Kunden rapporterade också minskade manuella ingrepp och stabil drift under upprepade IBC-urladdningscykler.
AVM sanitära ventillösningar kan levereras med tillämpliga 3-A sanitära standarder, ISO 9001, CE och FDA-överensstämmelse. FDA-kompatibla tätningsmaterial finns tillgängliga för tillämpliga läkemedels- och livsmedelstillämpningar.
För projekt som kräver utrustning i farligt område kan ett ATEX-kompatibelt ställdonpaket konfigureras enligt tillämplig klassificering och projektkrav.
Sätet är trycklöst och dras in innan skivan rör sig. Efter att skivan når stängt läge, blåses sätet upp för att skapa tätningsgränssnittet.
Den excentriska skivan minskar kontinuerlig kontakt med tätningselementet under rotation, vilket bidrar till lägre friktion, ställdonets belastning och sätesslitage.
Ja. Det smarta pneumatiska ställdonet är kompatibelt med PLC-baserade styrsystem, och valfri positionsåterkoppling kan ge ventilstatussignaler.
Ja. Den excentriska fjärilsventilen med uppblåsbar sanitär tätning med smart ställdon är designad för farmaceutiska pulver, livsmedelsingredienser, batterimaterial och andra torra bulkmaterial där hygienisk isolering och automatiserad drift krävs.
Tillgängliga alternativ inkluderar EPDM, Silikon och FKM/Viton. FDA-kompatibla kvaliteter kan väljas för tillämpliga sanitära tillämpningar.
Ja. Ett ATEX-kompatibelt ställdonpaket finns tillgängligt enligt den erforderliga klassificeringen av farliga områden.
