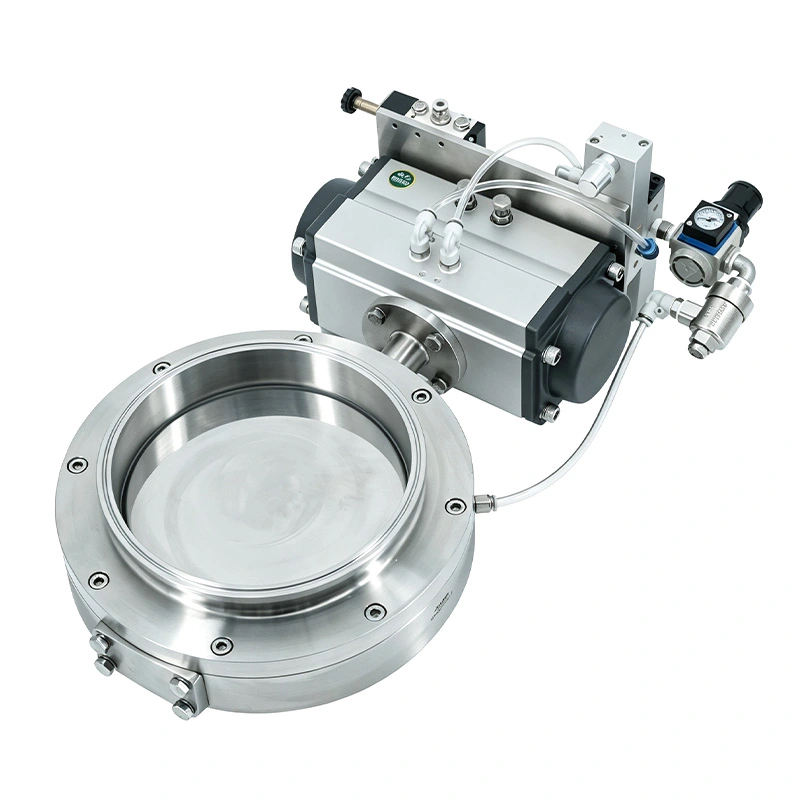

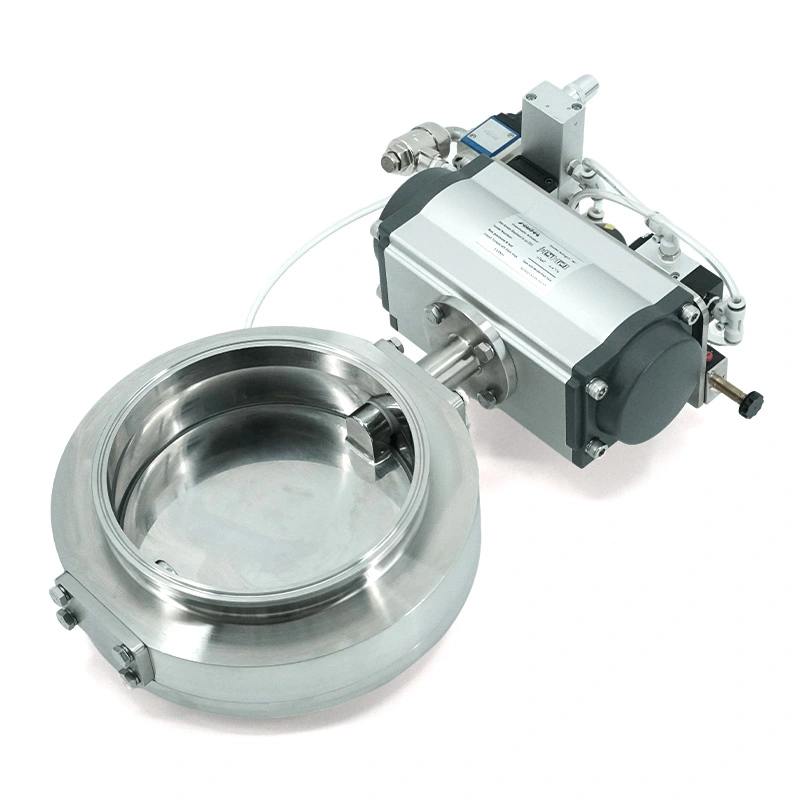

Sanitär excentrisk fjärilsventil med infällbart säte

Utvecklad för de mest krävande hygieniska miljöerna, den excentriska sanitära fjärilsventilen med infällbart säte ger kompromisslös prestanda. Dess unika excentriska design och infällbara sätesmekanism minskar avsevärt sätesslitage och arbetsmoment under hela ventilens livscykel. Detta säkerställer inte bara förlängda serviceintervaller men ger också pålitlig, bubbeltät avstängning över ett brett spektrum av applikationer – från läkemedel och bioteknik till livsmedel, nutraceutisk, kemisk och avancerad bearbetning av batterimaterial.

Varför infällbara sittplatser är viktiga

Konventionella vridspjällsventiler håller skivan och sätet i kontakt under rotation. I pulverapplikationer, upprepas Friktion kan gradvis slita på sätet, öka arbetsmomentet och skapa partiklar som kan påverka produkten renlighet.

AVM separerar tätnings- och rörelsefunktionerna.

Under ventilrörelse dras det uppblåsbara sätet in så att skivan kan rotera med minimal kontakt. En gång skivan når stängt läge aktiverar tryckluft tätningen och skapar det erforderliga tätningstrycket.

Detta gör ventilen särskilt lämpad för högfrekvensomkoppling och hantering av abrasiv pulver.

Friktionsfri öppning och stängning

Infällbart säte under drift

Innan skivan rör sig töms den uppblåsbara tätningen på luft och dras tillbaka från tätningsytan. Den excentriska skivan alltså roterar utan att kontinuerligt gnugga mot sätet.

Detta minskar mekaniskt slitage och hjälper till att bibehålla ett stabilt arbetsmoment under upprepade cykler.

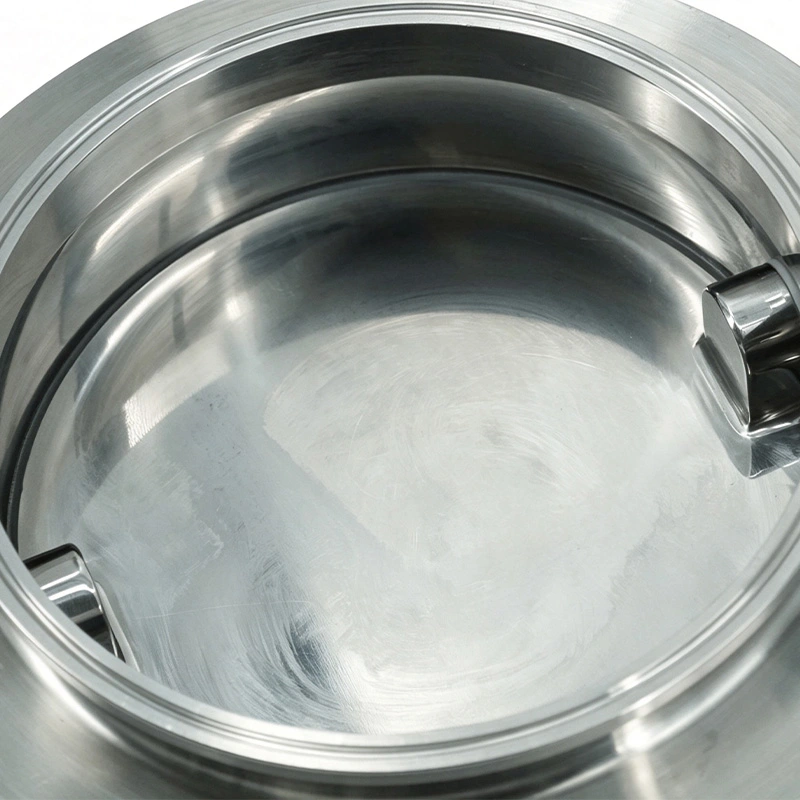

Uppblåsbar tätning efter stängning

När skivan når stängt läge blåser tryckluft upp tätningskammaren. Tätningen expanderar jämnt mot skivan för att skapa en tät barriär.

Den sanitära excentriska fjärilsventilen med infällbart säte kan därför ge tillförlitlig avstängning samtidigt som man undviker onödig tätningskontakt under varje öppnings- och stängningscykel.

Designad för frekvent cykling

Den excentriska skivan och det infällbara sätet är särskilt värdefulla i automatiserade produktionslinjer där ventiler kan arbeta upprepade gånger under dagen.

Med avsevärt minskad friktion mellan skivan och sätet kan konstruktionen stödja en livslängd på upp till 1–3 miljoner kopplingscykler, beroende på driftsförhållanden, tätningsmaterial och underhåll.

Det lägre driftmotståndet kan också minska ställdonets krav jämfört med konventionella friktionsbaserade mönster.

Lämplig för slipande pulverprocesser

Ventilen är lämplig för material som pulver, granulat och kristaller som kan accelerera konventionellt säte slitage.

Typiska tillämpningar inkluderar:

Läkemedels- och API-bearbetning

Används för pulverladdning, urladdning och isolering där produktinneslutning, rengöringsbarhet och repeterbar drift är viktiga.

Bearbetning av batterimaterial

Lämplig för hantering av abrasiva torra material där minimering av tätningsslitage och kontaminering är en viktig fråga.

Livsmedels- och näringstillverkning

Den hygieniska konstruktionen i rostfritt stål och släta produktkontaktytor stödjer sanitetsproduktion miljöer.

Vakuum & trycköverföring

Det uppblåsbara sätet ger tillförlitlig tätning för ledningar som arbetar under både vakuum och positivt tryck.

Hygienisk konstruktion

Sanitär excentrisk fjärilsventil med infällbart säte är tillverkad av SUS304 eller SUS316L, med produktkontaktytor tillgängliga vid Ra <0,4 μm.

Dess inre design med låg retention minimerar områden där pulver kan samlas, vilket stöder CIP/SIP-rengöring och minska föroreningsriskerna vid produktbyte.

FDA-kompatibla tätningsmaterial och EN 10204 3.1 materialcertifikat finns tillgängliga för tillämpliga konfigurationer.

Tekniska specifikationer

Infällbar sätesventil vs konventionell fjärilsventil

Kundansökan och feedback

High-Cycle Pharmaceutical Powder Line

En läkemedelstillverkare behövde en sanitär isoleringsventil för en pulveröverföringsledning som arbetar med frekventa automatiserat byte. Kunden hade upplevt ökande driftmotstånd med konventionella vridspjällsventiler eftersom tätningskomponenterna slitits under upprepade cykler.

AVM levererade den excentriska fjärilsventilen med ett infällbart uppblåsbart säte. Kunden utvärderade specifikt manövermoment, sätesslitage och tätningsstabilitet efter upprepad drift. Eftersom tätningen dras tillbaka innan skivan rörelse, minskade ventilen kontinuerlig gnidning under cykling och gav mer konsekvent drift.

Slipande batterimaterialöverföring

En batterimaterialprocessor krävde en ventil för torrpulveröverföring där slipmaterial kunde accelerera konventionellt sätesslitage. Kunden valde konfigurationen med infällbart säte eftersom tätningselementet inte var det kontinuerligt dras av skivan under drift.

Kundens feedback fokuserade på lägre oro över sätesnötning, stabil aktivering och enklare långsiktighet underhåll, särskilt för en produktionslinje med upprepad öppning och stängning.

Certifieringar och efterlevnad

AVM sanitära ventillösningar stöder tillämpliga 3-A sanitära standarder, ISO 9001, CE och FDA-överensstämmelse. Beroende på den valda konfigurationen kan ventilen även levereras med FDA-kompatibla tätningsmaterial, GMP-orienterade hygienisk konstruktion och EN 10204 3.1 materialdokumentation.

En ATEX II 2 GD T4 explosionssäker konfiguration finns tillgänglig för tillämpliga krav på riskområden.

FAQ

Vilken är den främsta fördelen med det infällbara sätet?

Sätet dras in innan skivan roterar, vilket minimerar friktion och slitage. Det blåser sedan upp efter stängning för att ge pålitlig tätning.

Är det lämpligt för slippulver?

Ja. Den minskade kontakten mellan skiva och säte gör den särskilt lämplig för pulver, granulat och kristaller som kan påskynda konventionellt sätesslitage.

Kan den användas för vakuumapplikationer?

Ja. Det uppblåsbara tätningssystemet är lämpligt för både vakuum- och övertrycksprocessförhållanden när korrekt konfigurerad.

Kan ventilen rengöras med CIP/SIP?

Ja. Den sanitära konfigurationen stöder CIP/SIP-rengöring, beroende på de valda materialen och processförhållandena.

Vilka tätningsmaterial finns tillgängliga?

EPDM, Silikon och FKM/Viton finns tillgängliga. FDA-kompatibla kvaliteter kan väljas för tillämpliga läkemedel och livsmedelstillämpningar.

Kan ventilen automatiseras?

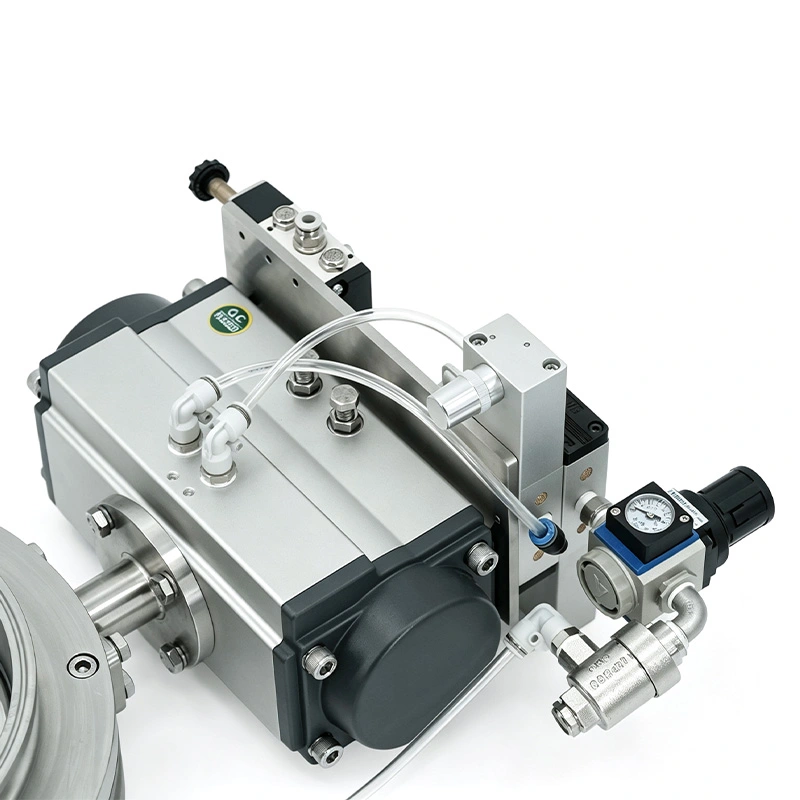

Ja. Sanitär excentrisk vridspjällsventil med infällbart säte manövreras av ett pneumatiskt ställdon och kan integrerad med automatiserade processkontrollsystem.
