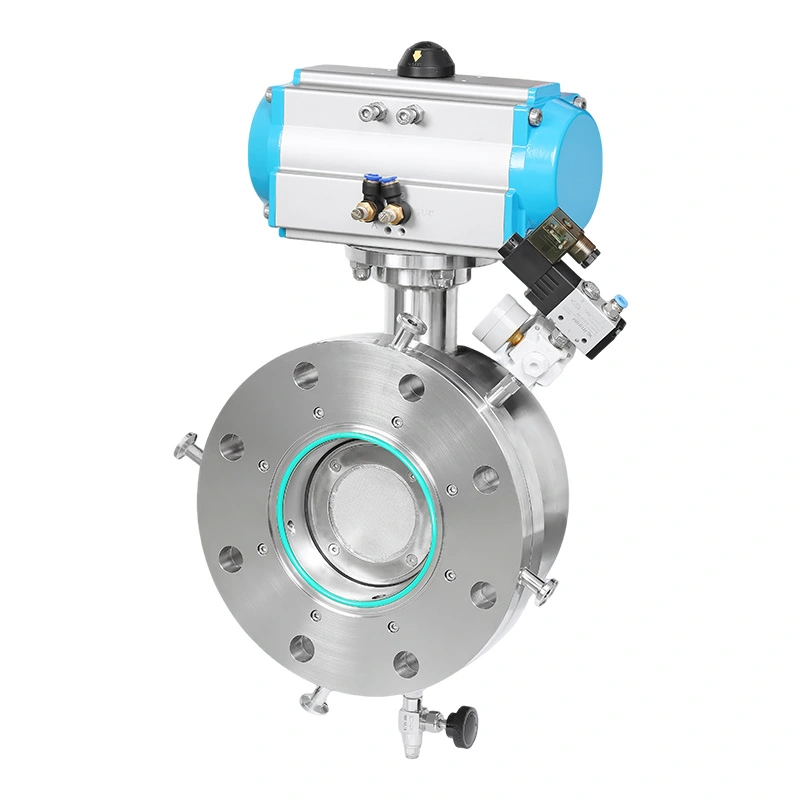

Till skillnad från en konventionell sanitetsavstängningsventil som kan behöva tas bort för hålrumsrengöring, är AVM Sanitary Expansionssegmenterad kulventil med CIP-systemdesign tillåter rengöringsvätska att nå kritiska inre områden under CIP-cykeln. Detta hjälper till att minska manuella ingrepp, förkorta städningsavbrott och stödja repeterbar hygien bearbetning.
Den segmenterade kulan ger en karakteriserad flödesbana för stabil strypning och repeterbar flödesjustering. Det är det lämplig för applikationer där ventilen behöver göra mer än att bara öppna eller stänga, inklusive vätskedosering, blandning och processflödesreglering.
Expansionssätet applicerar kontrollerat tätningstryck mot den segmenterade kulan när ventilen är stängd. dess expansionsstruktur hjälper till att kompensera för normalt sätesslitage, termiska förändringar och tryckfluktuationer, bibehålla tillförlitlig avstängning över upprepade driftscykler.
Dedikerade CIP-portar riktar rengöringslösningen mot ventilkaviteten, segmenterade kulor och tätningsområden. Ventilen kan därför rengöras utan att ta bort den från processlinjen, vilket hjälper till att minska demonteringsarbetet och produktionen avbrott.
Under normal drift roterar den segmenterade kulan för att reglera processflödet.
När den sanitära expansionssegmenterade kulventilen med CIP-system är stängd, flyttas expansionssätet till sin tätning läge för att ge tät avstängning.
Under CIP kommer rengöringslösningen in genom de dedikerade rengöringsportarna och når de inre områden som kan annars vara svårt att rengöra. Rengöringscykeln tar bort restprodukter från kulan och tätningsområdena innan ventilen återgår till normal processdrift.
Denna design är särskilt värdefull för produktionslinjer med frekventa produktbyten och strikt rengöring krav.
Ventilen använder SS316L eller SS304L rostfritt stål, med produktkontaktytor färdiga till Ra ≤0,4 μm. Den optimerade intern geometri minimerar döda zoner och produktretention, vilket underlättar rengöring och validering.
FKM, EPDM och silikontätningsmaterial är tillgängliga beroende på temperatur, kemisk kompatibilitet och process krav.
Lämplig för processlinjer där kontrollerat flöde, hygienisk avstängning och repeterbar CIP-rengöring krävs mellan kl. produktionspartier.
Den sanitära expansionssegmenterade kulventilen med CIP-system kan integreras i hygieniska processsystem där kontamineringskontroll och rengöringsbarhet är avgörande.
Lämplig för flytande ingredienser, processvätskor, blandningssystem och andra applikationer som kräver sanitärt flöde reglering och in-line rengöring.
Den interna designen med låg retention och CIP-kapaciteten gör ventilen lämplig för hygieniska mejeribearbetningssystem.
Den segmenterade kulan ger kontrollerad flödesjustering för vätskedosering, blandning och materialöverföringssystem.
Expansionstätningskonceptet kan även tillämpas på vakuumprocessutrustning där pålitlig isolering krävs.
| Parameter | Specifikation |
| Typ av ventil | Sanitär expansionssegmenterad kulventil |
| Ventildesign | Segmenterad kula + expansionssäte |
| Material | SS316L / SS304L |
| Ytfinish | Ra ≤0,4 μm |
| Storleksintervall | DN80–DN300 / 3"–12" |
| Tryckvärdering | Max. 5 bar |
| Arbetstemperatur | -20°C till +150°C |
| Tätningsmaterial | FKM, EPDM, silikon |
| Förbindelse | Tri-Clamp, fläns |
| Aktivering | Pneumatiskt ställdon |
| Rengöring | Integrerat CIP-system |
| Efterlevnad | GMP, FDA, ASME BPE |
| Hänsyn | AVM expansionssegmenterad kulventil | Konventionell sanitär kulventil |
| Huvudfunktion | Flödesreglering + avstängning + CIP | Främst isolering |
| Flödesreglering | Segmenterad boll | Beror på design |
| Stolsdesign | Expansionssäte | Konventionell fast sits |
| CIP-funktion | Integrerad | Konfigurationsberoende |
| Rengöring | In-line rengöring | Kan kräva ytterligare rengöringsprocedur |
| Produktretention | Design med låg retention | Beror på intern struktur |
| Automatisering | Pneumatiska / intelligenta alternativ | Beror på konfiguration |
| Ansökan | Kritisk hygienisk bearbetning | Allmän sanitär bearbetning |
En läkemedelstillverkare krävde en sanitär reglerventil för en processlinje med frekventa produktbyten. Det största problemet var inte bara avstängningspålitlighet, utan också om rester runt ventilhåligheten och tätning området kunde avlägsnas utan upprepad ventilborttagning.
Kunden valde AVM-konfigurationen med ett integrerat CIP-system. Under rengöringen levererades CIP-kretsen rengöringsvätska i de inre ventilområdena, vilket minskar behovet av manuell demontering. Kundens feedback fokuserat på kortare rengöringsingrepp och enklare batchbyte, särskilt jämfört med en konventionell ventil som kräver mer manuellt rengöringsarbete.
En livsmedelsförädlande kund använde ventilen i ett vätskedoserings- och blandningssystem där stabil flödesjustering och pålitlig rengöring krävdes båda. Den segmenterade kulan gav kontrollerad flödesreglering, medan expansionen sätet bibehålls tätt avstängt under processisolering.
Kunden uppskattade särskilt att ha flödeskontroll och in-line rengöringskapacitet inom samma ventil konfiguration, vilket minskar antalet separata komponenter som krävs runt processlinjen.
AVM sanitetsventilprodukter stöds av tillämpliga 3-A sanitära standarder, ISO 9001, CE och FDA-överensstämmelse.
Den sanitära expansionssegmenterade kulventilen kan konfigureras för GMP-orienterad läkemedelsproduktion och ASME BPE-baserade hygiensystem, med 316L rostfritt stål, sanitär ytbehandling och lämpliga tätningsmaterial tillgänglig enligt projektets krav.
Expansionssätet ger kontrollerat tätningstryck mot den segmenterade kulan och hjälper till att kompensera för normala sätesslitage och funktionsförändringar, stödjer tillförlitlig avstängning.
Ja. Den segmenterade kulan är designad för stabil och repeterbar strypning, vilket gör ventilen lämplig för dosering och process-flödeskontroll förutom isolering.
Ja. Dedikerade CIP-portar tillåter rengöringsvätska att nå den inre kaviteten och tätningsområdena utan att ta bort ventil från processledningen.
Ja. CIP är standard för den angivna konfigurationen, medan SIP-kompatibla design kan tillhandahållas enligt process temperatur och projektkrav.
Den är lämplig för läkemedel, API, bioteknik, mat, dryck, mejeri, nutraceutical och finkemikalier bearbetning.
Ja. Den sanitära expansionssegmenterade kulventilen med CIP-system kan utrustas med ett pneumatiskt ställdon, intelligent lägesställare, lägesåterkopplingssensorer och magnetventilstyrning för integration med PLC, DCS eller SCADA system.
