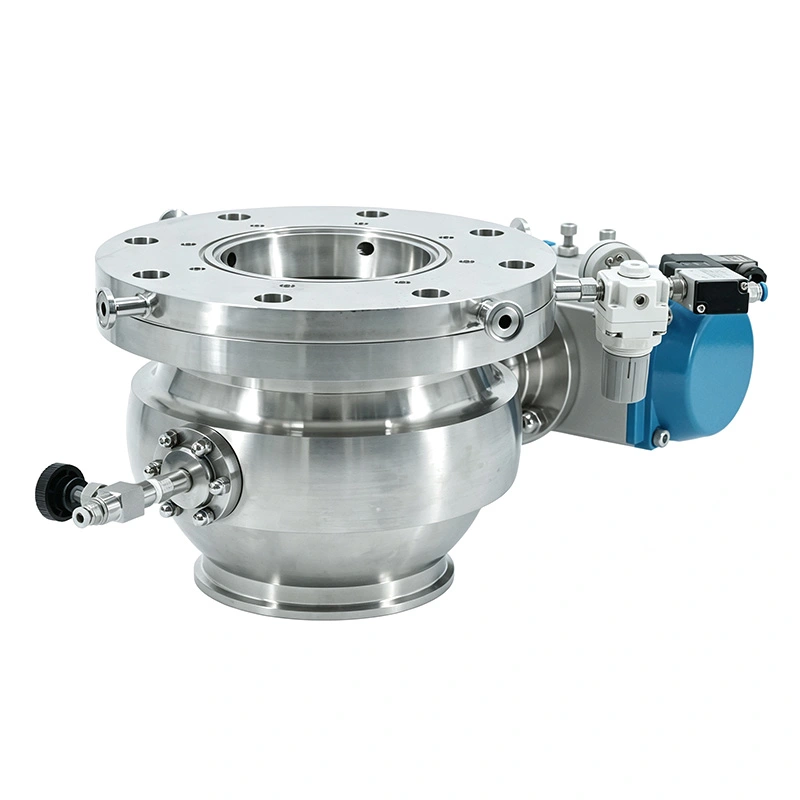

Den sanitära uppblåsbara tätningen segmenterade kulventilen är särskilt värdefull i utrustning som vakuumtorkar, reaktorer, blandare och pulverbearbetningssystem där konventionella ventiltätningar kan drabbas av friktion, produkt ackumulering eller läckage under upprepad drift.

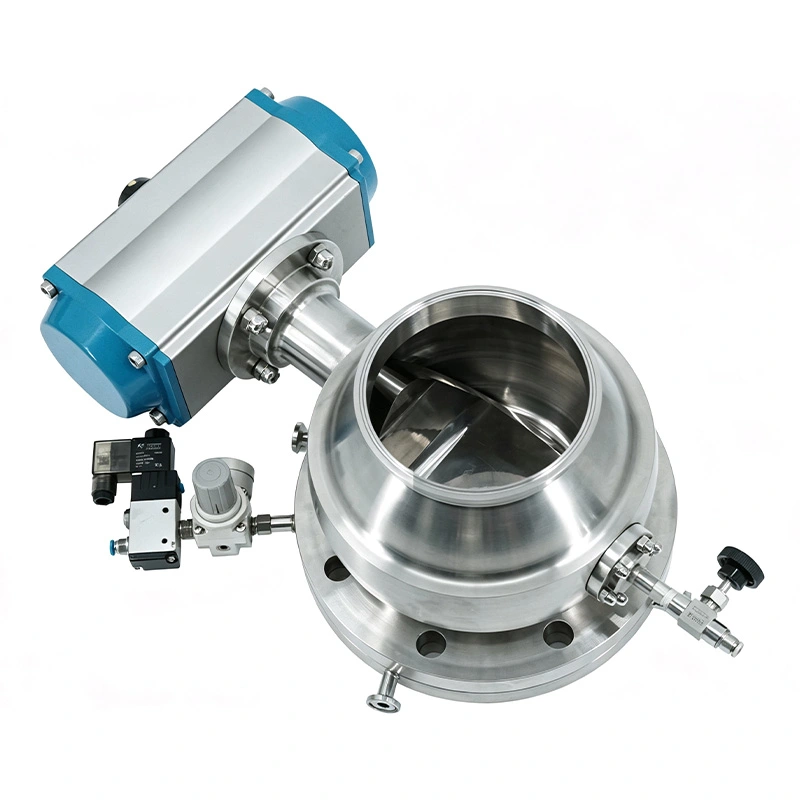

Den segmenterade kulventilen AVM använder en uppblåsbar tätning placerad mellan ventilkroppen och det sfäriska segmentet.
Under öppning dras tätningen bort från segmentet, vilket gör att segmentet kan rotera utan kontinuerlig gnidning mot tätningsytan. Efter att segmentet når stängt läge blåses tätningen upp och trycker mot segmentet för att upprätta den nödvändiga avstängningen.
Denna tätningsindragande princip minskar friktionen under ventilrörelser och hjälper till att förlänga tätningens livslängd.
För vakuumbearbetningsutrustning är det avgörande att upprätthålla vakuumintegriteten. Det uppblåsbara tätningssystemet ger tillförlitlig tätning under både vakuum och övertrycksförhållanden, vilket gör ventilen särskilt lämplig för vakuumtorkning och innehöll pulverutsläpp.

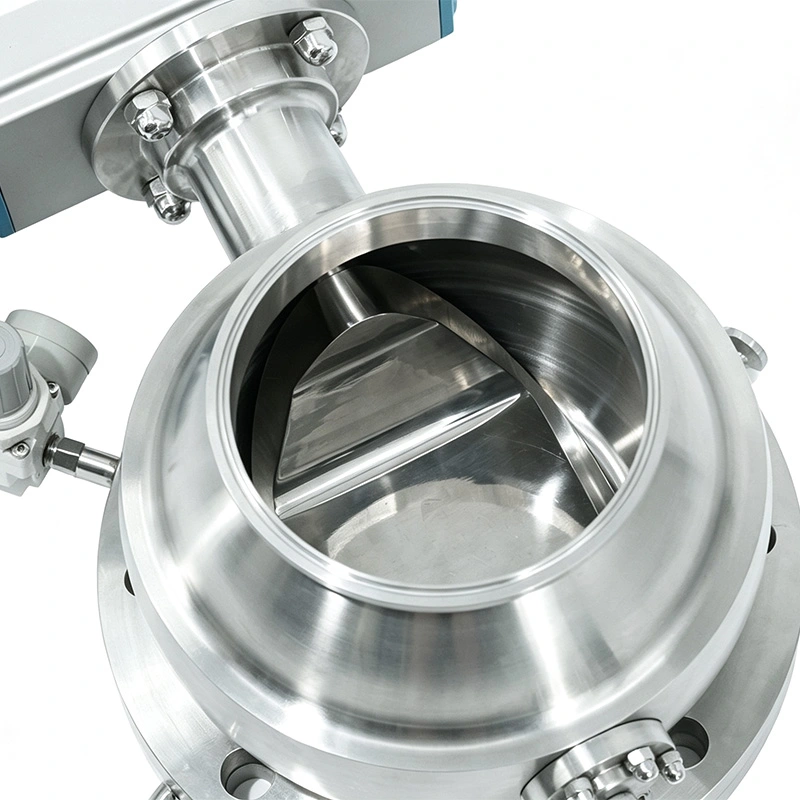

När den är helt öppen ger den segmenterade designen en fri utloppsbana. Detta hjälper pulver, granulat, pastor och andra processmaterial passerar genom ventilen med minskad ackumulering och överbryggning.
Det pneumatiska systemet tömmer först den uppblåsbara tätningen. Tätningen dras tillbaka från segmentet och tar bort kontakt under rotation. Det sfäriska segmentet roterar sedan ungefär 90° för att öppna flödespassagen.
Segmentet roterar tillbaka till stängt läge. När den väl är korrekt placerad expanderar den uppblåsbara tätningen och pressar mot segmentet, vilket skapar ett tätt tätande gränssnitt.
Denna sekvens skiljer ventilrörelse från tätningskontakt, vilket minskar onödigt slitage jämfört med konstruktioner där tätningen förblir i kontinuerlig kontakt under rotation.
Den sanitära uppblåsbara tätningen segmenterade kulventilen kan installeras vid utloppet av vakuumtorkar där Processen kräver pålitlig vakuumretention och effektiv materialutmatning.
Helhålsöppningen hjälper till att tömma torkat pulver och granulat med minimalt hinder, medan den uppblåsbara tätningen stöder isolering mellan torktumlaren och nedströmsutrustningen.
Ventilen ger ett hygieniskt utloppsgränssnitt för pulverprodukter samtidigt som den minskar områden där material kan finnas kvar fångade.
För farmaceutiska och finkemiska processer som involverar värdefulla eller farliga pulver, hjälper tätningsstrukturen minska läckage och oönskad produktutsläpp.
Produktkontaktytor kan uppnå Ra <0,4 μm, medan icke-kontaktytor kan uppnå Ra <0,8 μm. Den reducerade Dead-space design hjälper till att minimera produktretention och stöder rengörings- och valideringsprocedurer.
Den sanitära uppblåsbara tätningen segmenterade kulventilkroppen finns i SS304, SS316L, Duplex 2205 och Titanium TA2, vilket gör att materialkonfigurationen kan anpassas till korrosion, renhet och processkrav.
| Parameter | Specifikation |
| Ventilstorlek | 3"–12" |
| Kroppsmaterial | SS304, SS316L, Duplex 2205, Titanium TA2 |
| Uppblåsbar tätning | EPDM, Silikon, FKM |
| Produktkontakt Finish | Ra <0,4 μm |
| Icke-kontakt finish | Ra <0,8 μm |
| Arbetstryck | -0,1 till +0,5 MPa |
| Arbetstemperatur | -20°C till +135°C |

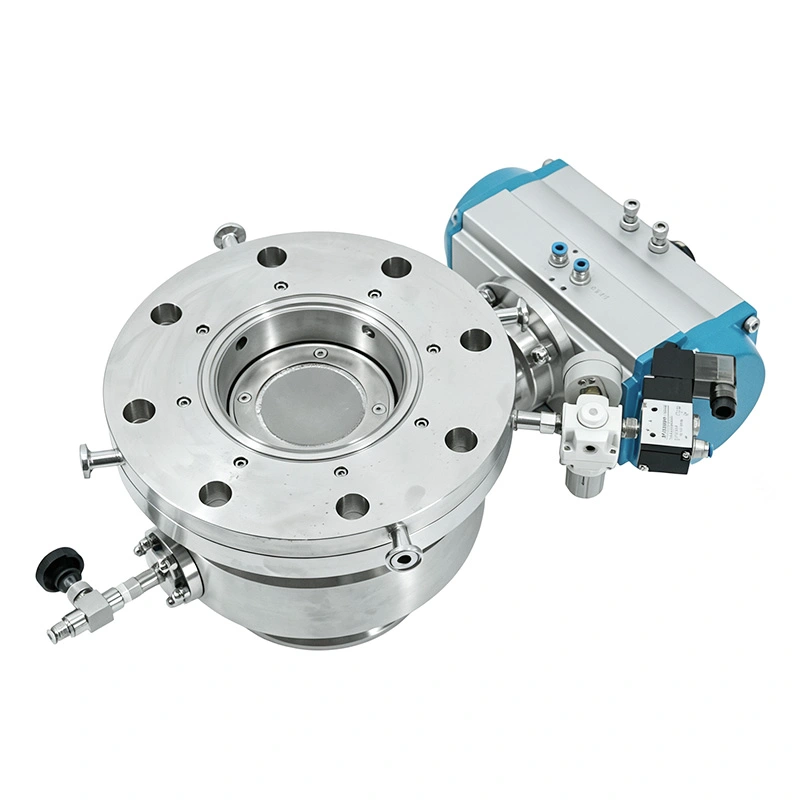

| Avsluta anslutningar | Fläns, Tri-Clamp |
| Aktivering | Pneumatiskt ställdon |

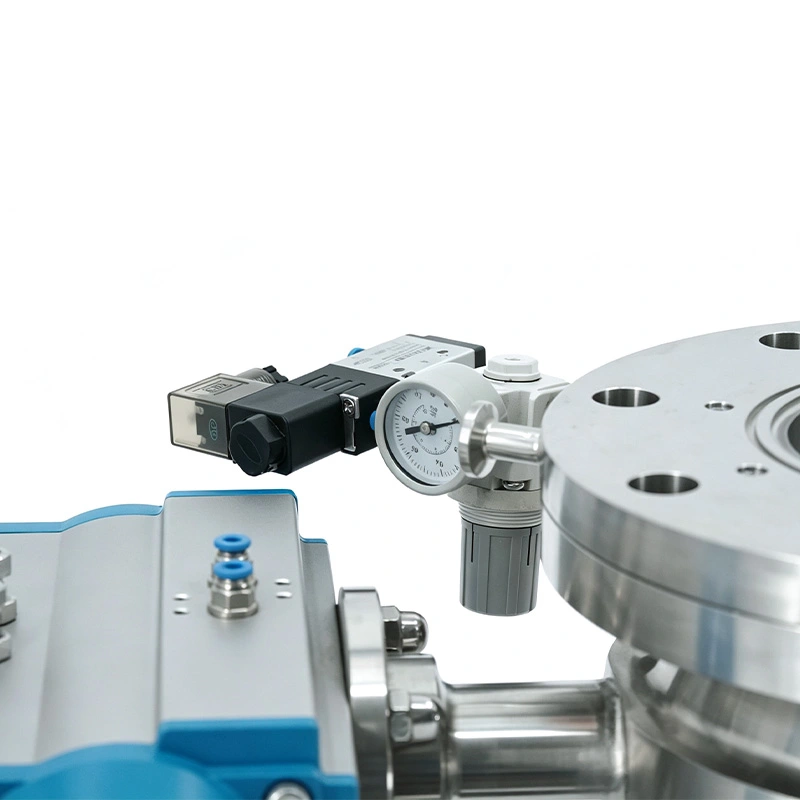

| Valfria tillbehör | Filternät, tryckregleringsventil, gränslägeskopplingsbox, spolningsportar |
Används som utloppsventil för vakuumtorkar där vakuumtäthet och snabb materialutsläpp båda är viktiga.
Lämplig för läkemedelspulverhantering, innesluten utsläpp och utrustningsisolering där hygienisk konstruktion och läckagekontroll är kritiska.
Gäller katod, anod och andra fina batterimaterial där produktinneslutning, rengöringsbarhet och korrosion motstånd är viktigt.
Används med pulver, granulat och andra processmaterial i reaktorer, blandare, torkar och inneslutna överföringssystem.
Lämplig för hygienisk utmatning och isolering i ingrediensbearbetningssystem där rostfritt stålkonstruktion och rengörbara produktkontaktytor krävs.
| Hänsyn | AVM uppblåsbar tätningssegmenterad kulventil | Konventionell kulventil |
| Förseglingsmetod | Uppblåsbar pneumatisk tätning | Konventionell fast tätning |
| Tätning under rotation | Indragen | Förblir vanligtvis i kontakt |
| Tätningsslitage | Minskad friktion under drift | Beror på design |
| Vakuumapplikation | Designad för vakuumtäthet | Applikationsberoende |
| Ansvarsfrihet | Helhåls produktpassage | Beror på ventilkonfiguration |
| Produktretention | Design med lågt dödutrymme | Beror på design |
| Huvudfokus | Inneslutning och hygienisk utsläpp | Allmän isolering |
En läkemedelsbearbetningskund krävde en utloppsventil för ett vakuumtorksystem där vakuum upprätthölls förhållanden och att uppnå tillförlitlig pulverutsläpp var båda viktiga. Kunden valde AVM-ventilen pga den uppblåsbara tätningen kunde dras tillbaka innan segmentet roterade, vilket minskar tätningsfriktionen vid upprepad öppning och stängning.
Kunden uppskattade särskilt kombinationen av vakuumförseglingsprestanda och obehindrat produktutsläpp, vilket förenklade kopplingen mellan torktumlaren och nedströms uppsamlingsutrustning.
En finkemikund behövde en utloppsventil för en pulverprocess där materialläckage och produktretention var bekymmer. Kunden valde den uppblåsbara tätningskonfigurationen eftersom tätningen endast kunde blåses upp under stängt läge, medan passagen med full hål gav en renare utloppsbana när den var öppen.
Feedbacken fokuserade på förbättrad inneslutning under isolering och minskad materialansamling runt tätningen område.
AVM sanitetsventilprodukter stöds av tillämpliga 3-A sanitära standarder, ISO 9001, CE och FDA-överensstämmelse. För läkemedels- och livsmedelstillämpningar, sanitetsmaterial, ytfinish och tätningskonfigurationer kan väljas enligt processkraven.
Ventilen kan även konfigureras med tömningsportar, tryckregleringssystem, lägesåterkopplingssensorer och automatiserade styrkomponenter för mer krävande processmiljöer.
Den sanitära uppblåsbara tätningen segmenterade kulventilen använder en uppblåsbar lufttätning som drivs av ett pneumatiskt system. Den tätningen dras in under öppning och rotation och blåses sedan upp efter stängning för att etablera tätningsgränssnittet.
Att dra in tätningen eliminerar kontinuerlig friktion mellan tätningen och det roterande segmentet. Detta hjälper till att minska slitage och kan förlänga tätningens livslängd.
Ja. Dess vakuumtätningsförmåga och utloppsbana med full hål gör den särskilt lämplig för vakuumtorkare, roterande vakuumtorkar och koniska torkar.
Ventilhuset kan levereras i SS304, SS316L, Duplex 2205 eller Titanium TA2, beroende på korrosionsbeständighet och processkrav.
Ja. Ventilen använder ett pneumatiskt ställdon och kan utrustas med lägesåterkoppling, gränslägeslådor och annat styrtillbehör för automatiserade processsystem.
En konventionell kulventil använder i allmänhet en komplett sfärisk kula med ett genomgående hål för isolering. AVM-designen använder en segmenterad boll tillsammans med en uppblåsbar tätning, vilket gör den bättre lämpad för applikationer som kräver kontrollerad utsläpp, hygienisk inneslutning och minskad tätningsfriktion.
