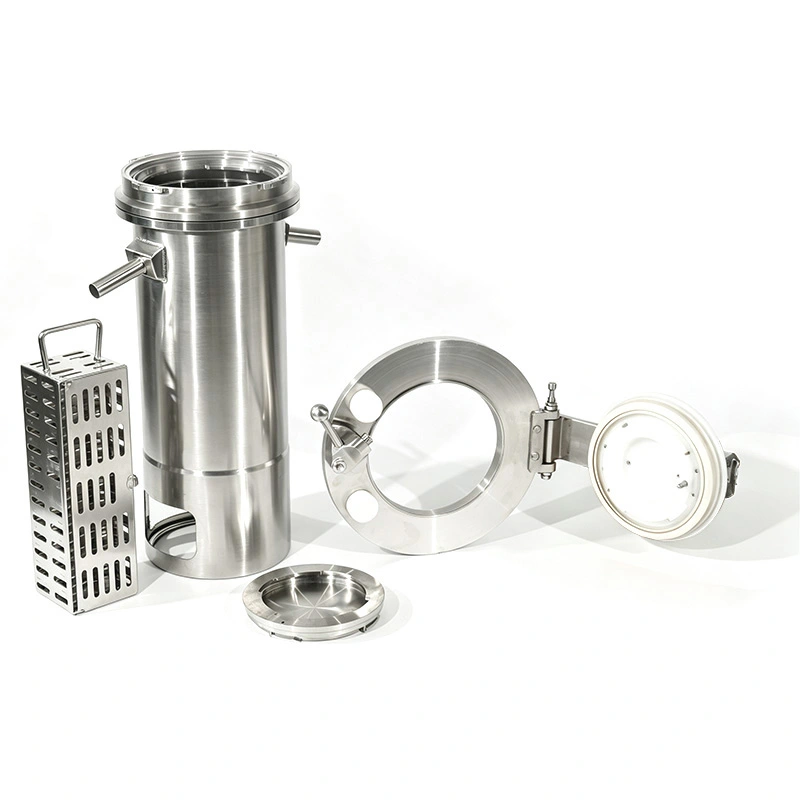

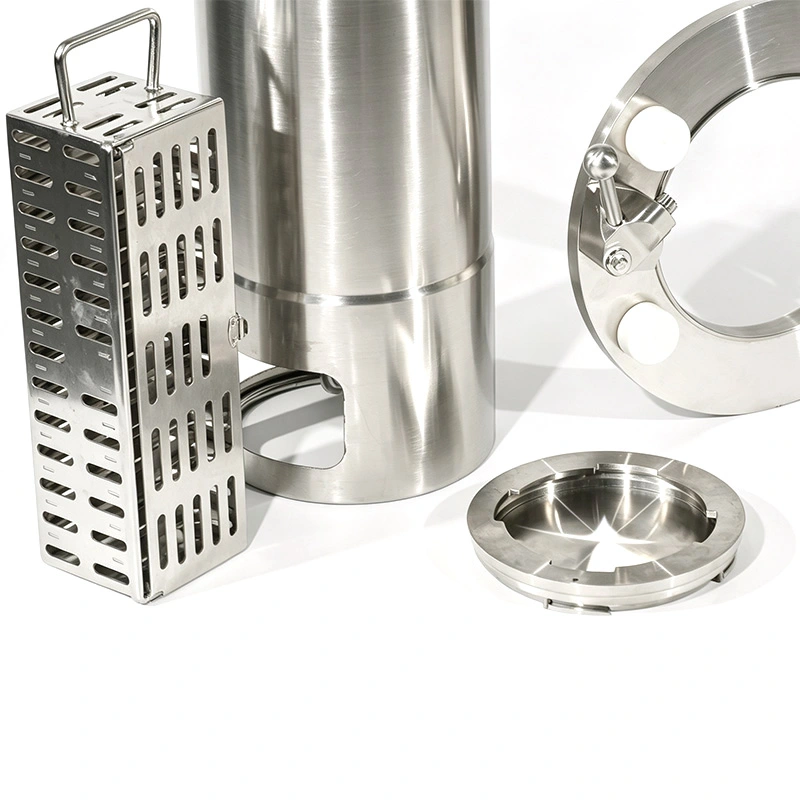

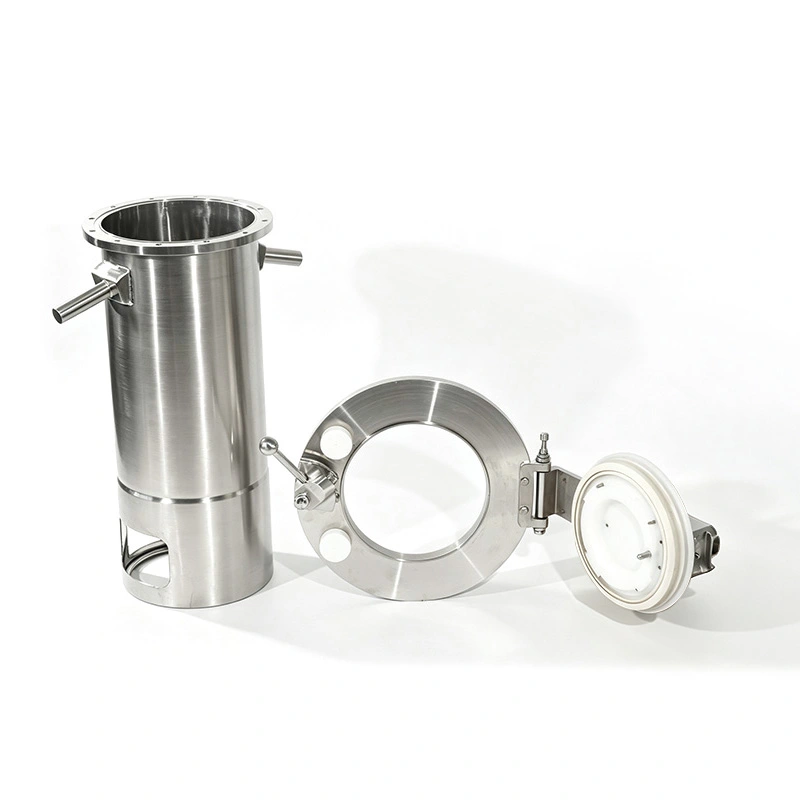

Sterilt Alpha-Beta RTP-system för innesluten överföring

AVM sterilt Alpha-Beta RTP-system för innesluten överföring är designat för kontrollerad materialöverföring mellan isolatorer, handskfack, RABS (Restricted Access Barrier Systems) och annan innesluten processutrustning. Systemet använder ett mekaniskt Alpha-Beta-dockningsgränssnitt för att upprätta en kontrollerad anslutning innan överföringsdörrarna kan manövreras, vilket hjälper till att upprätthålla separationen mellan det interna processområdet och den omgivande miljön.

Det sterila Alpha-Beta RTP-systemet för innesluten överföring är lämpligt för steril bearbetning, högpotent läkemedelsproduktion, bioteknikapplikationer och materialhantering i renrum. Konstruktion av rostfritt stål, definierade tätningsytor och en mekanisk låsmekanism stödjer upprepade överföringsoperationer samtidigt som behovet av direkt operatörskontakt med det överförda materialet minskas.

AVM tillhandahåller RTP-konfigurationer för olika utrustningsgränssnitt och överföringskrav. Systemet använder 316L rostfritt stål för produktkontaktdelar, med FKM- och silikontätningsalternativ. Tillverkningen stöds av ett ISO 9001 kvalitetssystem, med CE, FDA-relaterad och 3-A sanitär överensstämmelse tillgänglig enligt den valda konfigurationen.

Dockningsprocess

Portjustering

Beta-behållaren placeras mot Alpha-porten installerad på isolatorn, handskfacket, RABS eller annan inneslutningsutrustning. Dockningsstrukturen styr de två komponenterna till önskad position innan överföringssekvensen börjar.

Mekanisk låsning

När alfa- och betakomponenterna är korrekt kopplade, säkrar den mekaniska låsmekanismen anslutningen. Förreglingen förhindrar överföringsdörrarna från att manövreras när dockningsläget inte har fastställts korrekt.

Dörrkoppling

Efter framgångsrik dockning fungerar alfa- och betadörrarna som en kopplad barriär. Detta tillåter material att passera genom överföringsöppningen samtidigt som separationen mellan det inneslutna processområdet och den yttre miljön bibehålls.

Säker separation

Efter att materialet har överförts måste båda dörrarna återgå till stängt läge innan dockningsmekanismen kan lossas. Beta-behållaren kan sedan separeras från Alpha-porten utan att lämna överföringsöppningen exponerad.

Överför applikationer

Sterila material

Det sterila Alpha-Beta RTP-systemet för innesluten överföring kan användas för att överföra råmaterial, komponenter, verktyg, prover och andra föremål mellan klassificerade produktionsområden. Det kontrollerade dockningsgränssnittet hjälper till att upprätthålla den nödvändiga separationen under materialrörelse.

Högpotens API:er

För HPAPI och andra högpotenta material tillhandahåller RTP-gränssnittet en innesluten överföringsbarriär mellan processutrustningen och den yttre miljön. Den fullständiga inneslutningsprestandan beror på utrustningens övergripande design och validerade process.

Bioteknik

Systemet kan integreras i biotekniska processområden där kontrollerad överföring av produktionsmaterial, komponenter och utrustning krävs mellan rena eller inneslutna miljöer.

Renrumsöverföring

RTP-systemet stöder kontrollerad rörelse av förbrukningsvaror, verktyg, prover och produktionskomponenter mellan olika renrumsklassificeringar eller inneslutningszoner utan att förlita sig på en öppen överföringsprocedur.

Utrustningsgränssnitt

Isolatoranslutning

Alpha-porten kan installeras på isolatorväggar eller andra lämpliga inneslutningsgränssnitt. Anslutningsdesignen kan koordineras med isolatorstrukturen, handskkonfigurationen och interna överföringskrav.

RABS-anslutning

För RABS-applikationer tillhandahåller RTP-systemet ett definierat överföringsgränssnitt för att föra material och komponenter in i eller ut ur det kontrollerade produktionsområdet. Installationsmått bör bekräftas enligt RABS design.

Handskboxanslutning

Systemet kan också konfigureras för handskboxapplikationer där material måste passera genom en kontrollerad barriär utan att öppna huvudhöljet till den omgivande miljön.

Materialval

316L kontaktdelar

Produktkontaktdelar är tillverkade av 316L rostfritt stål. Detta material väljs vanligtvis ut för farmaceutisk och hygienisk utrustning på grund av dess korrosionsbeständighet, rengöringsbarhet och lämplighet för kontrollerade processmiljöer.

304 Icke-kontaktdelar

304 rostfritt stål kan användas för tillämpliga beröringsfria komponenter. POM finns även för utvalda konstruktionskomponenter där materialkraven i applikationen tillåter dess användning.

Tätningsmaterial

FKM och silikongummi finns för tätningsapplikationer. FDA 21 CFR 177.2600-kompatibla tätningsmaterial kan specificeras enligt projektkraven. Val av tätning bör ta hänsyn till produkten, rengöringsmetoden, temperaturen och steriliseringsförhållandena.

Hygienisk design

Ytfinish

Produktkontaktytor kan uppnå Ra ≤ 0,4 μm, medan icke-kontaktytor kan uppnå Ra ≤ 0,8 μm. Ytspecifikationen stöder rengöringsprocedurer och hjälper till att begränsa områden där partiklar eller material kan ansamlas.

Reducerat dödt utrymme

Överföringsgränssnittet är utformat för att minska onödiga luckor och materialansamlingsområden runt produktens kontaktytor. Detta stöder rengöring och inspektion under rutindrift och batchbyte.

Enkel inspektion

Docknings- och tätningskomponenterna kan inspekteras som en del av rutinunderhåll av utrustning. Regelbundna kontroller bör fokusera på tätningens skick, låskomponenter, kontaktytor och överföringsdörrarnas mekaniska rörelse.

Rengöring och validering

Rutinstädning

Släta ytor i rostfritt stål förenklar rutinmässig rengöring av de exponerade överföringskomponenterna. Rengöringsproceduren bör fastställas i enlighet med det material som överförs och kraven i produktionsområdet.

Tätningsinspektion

Tätningskomponenter bör inspekteras regelbundet för slitage, deformation, ytskador eller förlust av elasticitet. Bytesintervaller beror på överföringsfrekvens, rengöringsförhållanden, steriliseringscykler och driftsmiljö.

Valideringsposter

För GMP-reglerade anläggningar kan installation, rengöring och driftprocedurer införlivas i kundens valideringsdokumentation. Erforderligt dokumentationspaket bör bekräftas enligt anläggningens kvalitetssystem och myndighetskrav.

Storleksval

DN105

DN105 är tillgänglig för applikationer där en mindre överföringsöppning är tillräcklig för materialet, verktygen eller komponenterna som ska överföras. Det slutliga valet bör baseras på det största objektet som måste passera genom RTP-gränssnittet.

DN190 och DN270

DN190 och DN270 ger större överföringsöppningar för applikationer som involverar större behållare, komponenter eller mer frekvent materialrörelse. Det tillgängliga installationsutrymmet och utrustningsgränssnittet bör kontrolleras före valet.

DN350 och DN460

DN350 och DN460 är avsedda för större överföringsbehov där processen kräver en bredare öppning. Dessa konfigurationer kan övervägas för större komponenter, utrustningsdelar eller överföring av produktionsmaterial.

Tekniska specifikationer

Varför använda ett RTP-system?

Öppna överföringsmetoder kan exponera material och processområden för den omgivande miljön. Ett sterilt Alpha-Beta RTP-system skapar ett definierat mekaniskt överföringsgränssnitt, vilket gör att material kan flyttas mellan ansluten utrustning utan att öppna huvudinneslutningen direkt till utsidan.

För farmaceutiska och biotekniska anläggningar kan detta arrangemang förenkla materialöverföringsprocedurer samtidigt som det ger en repeterbar docknings- och separationssekvens. Den slutliga inneslutningen och sterilitetsprestandan bör utvärderas som en del av hela processsystemet snarare än som en isolerad komponent.

FAQ

Vad är Alpha-Beta RTP?

Alpha-Beta RTP är ett snabböverföringsgränssnitt som består av en alfaport installerad på inneslutningsutrustning och en betakomponent kopplad till en överföringsbehållare. En mekanisk förregling styr anslutningen och dörröppningssekvensen så att överföringen kan ske först efter korrekt dockning.

Kan det användas med isolatorer?

Ja. Det sterila Alpha-Beta RTP-systemet för innesluten överföring är designat för integration med isolatorer och kan även användas med handskfack, RABS och annan lämplig inneslutningsutrustning. Gränssnittsmåtten bör bekräftas enligt utrustningstillverkarens design.

Hur fungerar förreglingen?

Den mekaniska spärren förhindrar att överföringsdörrarna öppnas innan alfa- och betakomponenterna är korrekt dockade. Före separation måste båda dörrarna återgå till stängt läge. Denna sekvens hjälper till att förhindra felaktig användning under materialöverföring.

Vilka material finns tillgängliga?

Produktkontaktkomponenter använder 316L rostfritt stål, medan 304 rostfritt stål och POM kan användas för utvalda beröringsfria komponenter. FKM och silikongummi är tillgängliga för tätningar, inklusive FDA 21 CFR 177.2600-kompatibla alternativ där så krävs.

Hur ska storleken väljas?

De tillgängliga storlekarna är DN105, DN190, DN270, DN350 och DN460. Valet bör beakta dimensionerna på materialen eller komponenterna som överförs, nödvändig överföringsöppning, installationsutrymme och gränssnittsdimensioner för den anslutna utrustningen.

Vad bör kontrolleras vid underhåll?

Regelbundet underhåll bör omfatta inspektion av tätningsytor, dörrrörelser, mekaniska låskomponenter och produktkontaktytor. Inspektionsfrekvensen bör bestämmas av överföringscykler, rengöringsprocedurer, steriliseringsförhållanden och kundens underhållsplan.

Kan AVM tillhandahålla överensstämmelsedokument?

AVM stödjer läkemedelsprojekt med relevant kvalitets- och överensstämmelsedokumentation enligt den valda konfigurationen. ISO 9001, CE, FDA-relaterad materialöverensstämmelse och 3-A sanitära krav kan hanteras enligt projektspecifikationen.
