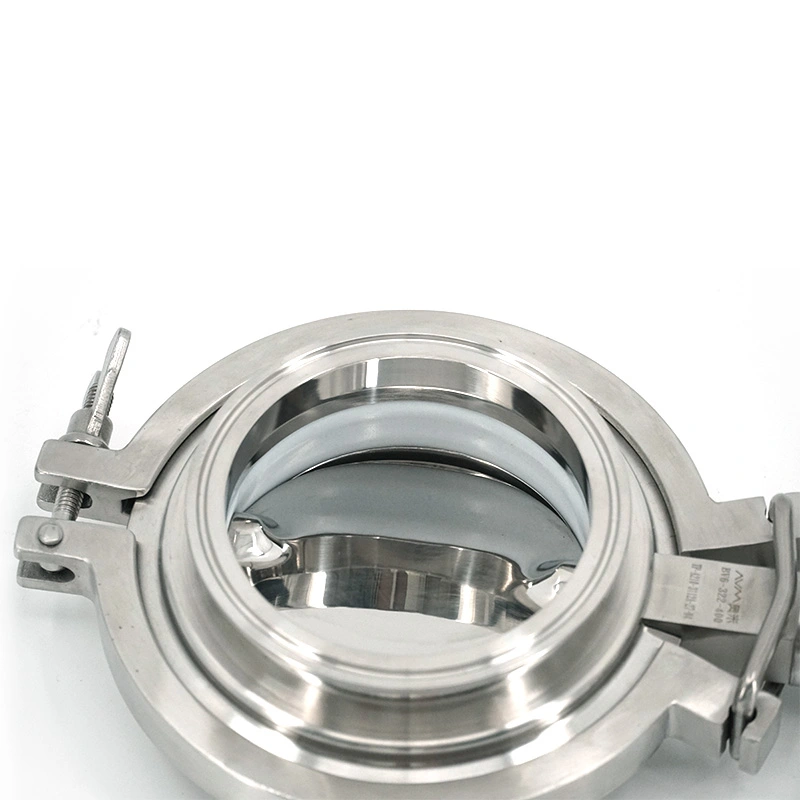

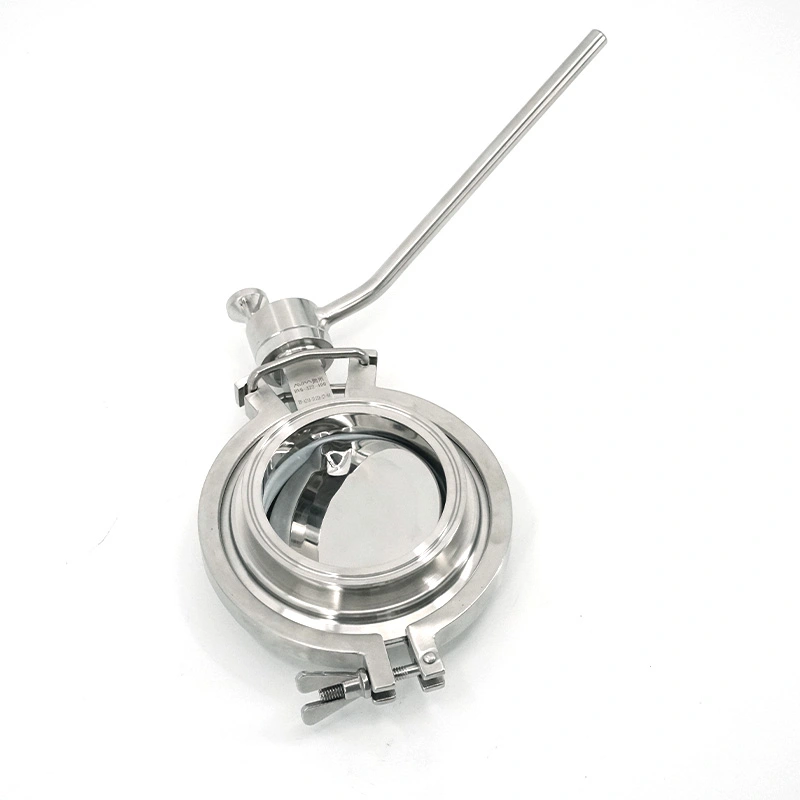

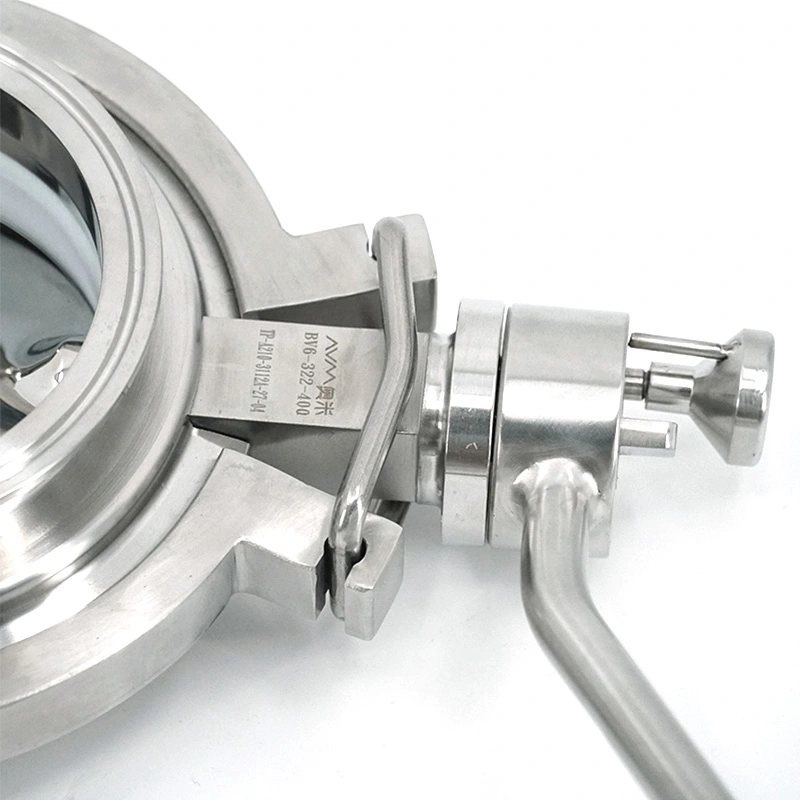

Sanitär pulverdockningsventil i rostfritt stål

AVM sanitär pulverdockningsventil i rostfritt stål är designad för pulverhanteringslinjer där tillförlitlig utrustningsanslutning, hygienisk bearbetning och frekvent rengöring krävs. Till skillnad från allmän fjäril ventiler, den är utvecklad speciellt för pulveröverföringspunkter mellan silos, magasin, kärl, matare, transportörer, och annan bearbetningsutrustning.

Ventilen använder en sanitär konstruktion i rostfritt stål med släta produktkontaktytor och flexibel tätning alternativ. Dess Tri-Clamp-anslutning möjliggör bekväm installation och borttagning, samtidigt som den kompakta inre strukturen hjälper till att minska pulverretention. Dessa egenskaper gör den lämplig för läkemedel, livsmedel, nutraceutical och utvalda system för bearbetning av kemiska pulver.

Krav för hantering av pulver

Pulverbehandlingsutrustning måste klara mer än enkel flödesisolering. Fina pulver kan sitta kvar på insidan ytor, gå in i anslutningsluckor eller skapa rengöringssvårigheter efter produktion. Frekventa produktbyten kan också öka stilleståndstiden när ventiler är svåra att ta bort eller inspektera.

AVM sanitära pulverdockningsventil i rostfritt stål uppfyller dessa krav genom en kompakt sanitär struktur, polerade produktkontaktytor och löstagbar anslutningsdesign. Konfigurationen kan vara väljs enligt pulvrets egenskaper, rengöringsmetod, rörledningsstorlek och hygienkrav produktionsprocessen.

Ventilkonstruktion

316L kontaktdelar

Produktkontaktkomponenter är tillverkade av SS316L rostfritt stål, vilket ger korrosionsbeständighet och en lämplig materialbas för läkemedels-, livsmedels- och nutraceutisk bearbetning. SS304 finns för komponenter som inte kommer i kontakt med produkten vid behov.

Polerad inre yta

Produktkontaktytan avslutas till Ra <0,4 μm. Den släta ytan minskar områden där puder kan finnas kvar bifogas och stöder rutinmässiga rengörings- och inspektionsprocedurer.

Flexibla tätningar

Silikon, EPDM och FKM tätningsmaterial kan väljas efter processförhållanden. FDA-kompatibel tätning kvaliteter är tillgängliga för tillämpliga läkemedels- och livsmedelstillämpningar.

Sanitära anslutningar

Tri-Clamp och flänsanslutningsalternativ finns tillgängliga. Anslutningsstandarder kan konfigureras enligt DIN, ISO 1127, BS4825, ISO och SMS krav, vilket gör att ventilen kan integreras i olika sanitära rörledningssystem.

Rengöring och byte

Rengöringskrav är särskilt viktiga vid pulverbearbetning eftersom restmaterial kan påverka nästa produktionssats. Ventilens enkla inre struktur hjälper till att minska potentiella ackumuleringspunkter, medan löstagbar anslutning tillåter operatörer att komma åt ventilen för inspektion och rengöring vid behov.

Beroende på den kompletta rörledningskonfigurationen kan ventilen stödja CIP, SIP eller manuella rengöringsprocedurer. Den valda rengöringsmetoden bör matchas med pulvrets egenskaper, rengöringsmedel, temperatur och valideringskrav för ansökan.

För produktionslinjer med frekventa produktbyten kan snabb borttagning också förkorta utrustningstiden inspektion och rengöring, vilket hjälper till att minska onödiga produktionsavbrott.

Installationsöverväganden

Rörledningsposition

Ventilen kan installeras mellan pulverlagring och bearbetningsutrustning, inklusive silos, trattar, kärl, matare och transportörer. Installationspositionen ska ge tillräcklig åtkomst för drift, inspektion och städning.

Pulveregenskaper

Materialegenskaper som partikelstorlek, flytbarhet, fukthalt, nötningsförmåga och tendens att vidhäfta bör beaktas vid val av ventilkonfiguration och tätningsmaterial.

Rengöringsmetod

Den nödvändiga rengöringsprocessen bör bekräftas före installationen. CIP, SIP och manuell rengöring kan krävas olika rörledningsarrangemang och driftsförhållanden.

Anslutning Standard

Anslutningstyp och dimensionsstandard bör matcha den befintliga rörledningen och intilliggande utrustning. AVM tillhandahåller flera anslutningsalternativ för att förenkla integrationen med sanitära processsystem.

Tekniska specifikationer

Användningsområden

Farmaceutiska pulver

Ventilen kan användas för pulverladdning, tömning, mellanliggande materialöverföring, granulering och tablett eller kapselproduktion. Dess sanitära konstruktion och löstagbara anslutning är lämpliga för processer med frekventa rengöring och produktbyte.

Matingredienser

Den är lämplig för hantering av mjölkpulver, mjöl, stärkelse, näringsingredienser och livsmedelstillsatser. Rostfritt stål konstruktion, släta produktkontaktytor och FDA-kompatibla tätningsalternativ stödjer hygienisk bearbetning krav.

Nutraceutiska material

Ventilen kan installeras i pulvertransportsystem som används för näringstillskott och andra torra ingredienser där materialrenhet och rengöringseffektivitet är viktiga.

Kemiska pulver

Ventilen kan användas vid pulveröverförings- och isoleringspunkter i utvalda kemiska processsystem. Material och val av tätning bör bekräftas i enlighet med de kemiska egenskaperna och driftsförhållandena.

Urvalsguide

När man väljer en ventil för en pulverbearbetningslinje bör köpare överväga mer än den nominella rörledningsdiametern. Den pulveregenskaper, nödvändig rengöringsprocedur, anslutningsstandard, tätningskompatibilitet och tillgänglig installationsutrymmet bör alla utvärderas tillsammans.

För läkemedels- och livsmedelstillämpningar är SS316L produktkontaktkonstruktion och FDA-kompatibla tätningsmaterial lämpliga alternativ där hygienkrav gäller. För större pulveröverföringslinjer finns tillgängliga DN100 till DN300 sortimentet ger flera storleksalternativ.

För system som kräver frekvent demontering kan Tri-Clamp-konfigurationen förenkla åtkomsten och minska tiden krävs för rutinmässig rengöring och inspektion.

Jämförelse med standardventiler

Kvalitet och efterlevnad

AVM tillverkar sanitära processkomponenter enligt kontrollerade kvalitetsprocedurer. Den tillämpliga produkten sortimentet stöds av ISO 9001, CE och FDA-relaterade efterlevnadskrav.

För läkemedels- och livsmedelstillämpningar kan ventilen levereras med SS316L produktkontaktdelar, polerade ytor och FDA-kompatibla tätningsmaterial. Materialcertifikat och tillhörande dokumentation kan vara tillhandahålls enligt projektets krav.

Kundapplikationer

Farmaceutisk överföring

En läkemedelskund behövde en ventil under ett pulverhanteringssystem som ofta kunde tas bort för städning. Kunden valde AVM-dockningsspjällventilen eftersom Tri-Clamp-anslutningen tillät snabb demontering, medan den släta inre ytan förenklade borttagningen av pulverrester under rengöring.

Matpulveröverföring

En livsmedelsförädlande kund använde ventilen för att ansluta pulverhanteringsutrustning under mjölkpulver och ingrediens överföring. Huvudkraven var damminneslutning, hygieniska ytor och pålitlig tätning under frekventa produktionsomställningar.

Rutininspektion

För en pulverbearbetningslinje som kräver regelbunden inspektion, uppskattade kunden den enkla strukturen och snabba åtkomsten design. Operatörer kunde koppla bort ventilen effektivt för inspektion och rengöring, vilket hjälper till att minska underhållet avbrott.

Underhållsanmärkningar

Rutinunderhåll bör fokusera på tätningselement, fjärilsskiva, anslutningsytor och produktkontakt områden. Operatörer bör kontrollera tätningsslitage, materialansamling, ytskador eller onormalt läckage enligt anläggningens underhållsschema.

Efter rengöring bör ventilen inspekteras innan den återgår till produktion. Tätningskomponenter bör vara byts ut när deras tillstånd inte längre uppfyller den erforderliga tätningsprestanda. Bytesintervallet beror på driftsfrekvens, rengöringsförhållanden, temperatur och materialkompatibilitet.

FAQ

Vad används denna ventil till?

Den sanitära pulverdockningsventilen i rostfritt stål används huvudsakligen för pulveröverföring, isolering och utrustningsanslutning i läkemedel, livsmedel, nutraceutiska och utvalda kemiska processsystem.

Är det lämpligt för läkemedelsproduktion?

Ja. Ventilen använder SS316L produktkontaktkomponenter, en sanitär ytfinish och FDA-kompatibla tätningsalternativ för tillämpliga krav på läkemedelsbehandling.

Vilka tätningsmaterial finns tillgängliga?

AVM tillhandahåller tätningsalternativ för silikon, EPDM och FKM. Lämpligt material bör väljas enligt produkt, temperatur, rengöringsmedel och driftsförhållanden.

Kan den användas för CIP och SIP?

Ja. Den sanitära strukturen kan stödja CIP, SIP eller manuell rengöring beroende på den kompletta systemkonfigurationen och processkrav.

Vilka anslutningstyper finns tillgängliga?

Ventilen finns med Tri-Clamp och flänsanslutningar. Anslutningsstandarder inkluderar DIN, ISO 1127, BS4825, ISO och SMS.

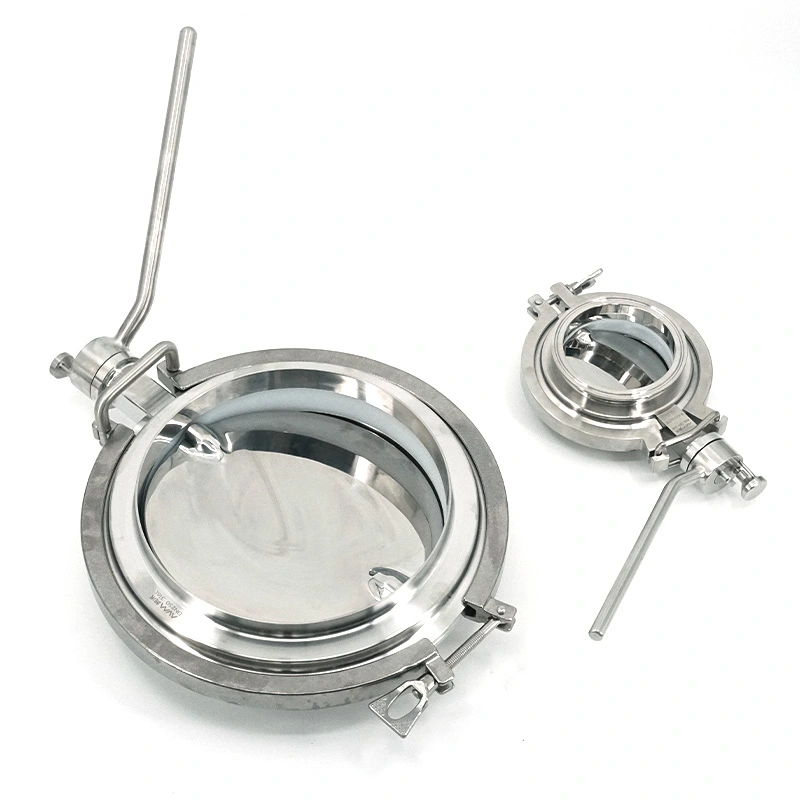

Vilka storlekar finns tillgängliga?

Tillgängliga storlekar inkluderar DN100, DN150, DN200, DN250 och DN300, motsvarande 4", 6", 8", 10" och 12".

Vad ska köpare bekräfta innan de beställer?

Köpare bör bekräfta erforderlig ventilstorlek, pulveregenskaper, anslutningsstandard, tätningsmaterial, rengöringsmetod, driftsförhållanden och produktkontaktmaterialkrav innan beställning.
