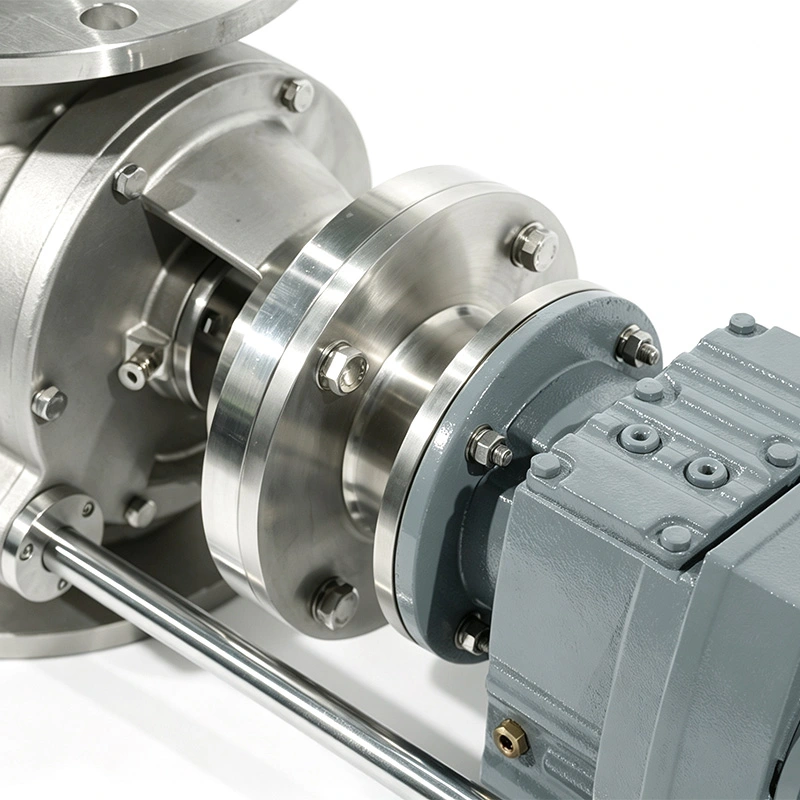

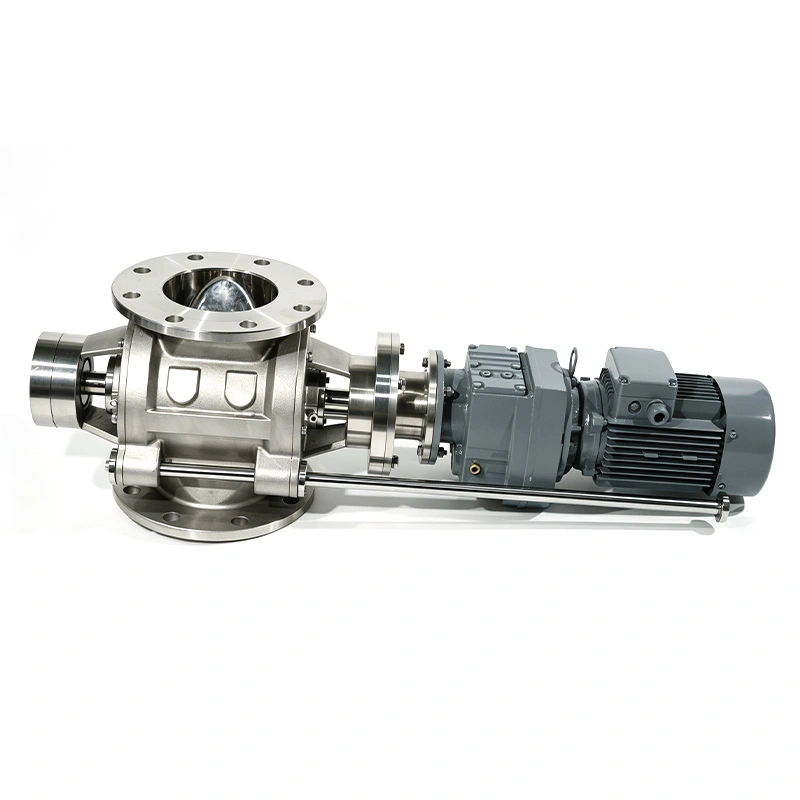

För sanitära bearbetningslinjer fokuserar köpare vanligtvis på rengöringstid, produktkontaminationsrisk, matningsnoggrannhet, tätningsprestanda och underhållsstopp. AVM Sanitary Quick-Clean Rotary Airlock Valve adresserar dessa krav med en verktygsfri snabbrengöringsstruktur, polerade produktkontaktytor, snabb rotorborttagning och exakt rotorjustering efter återmontering.

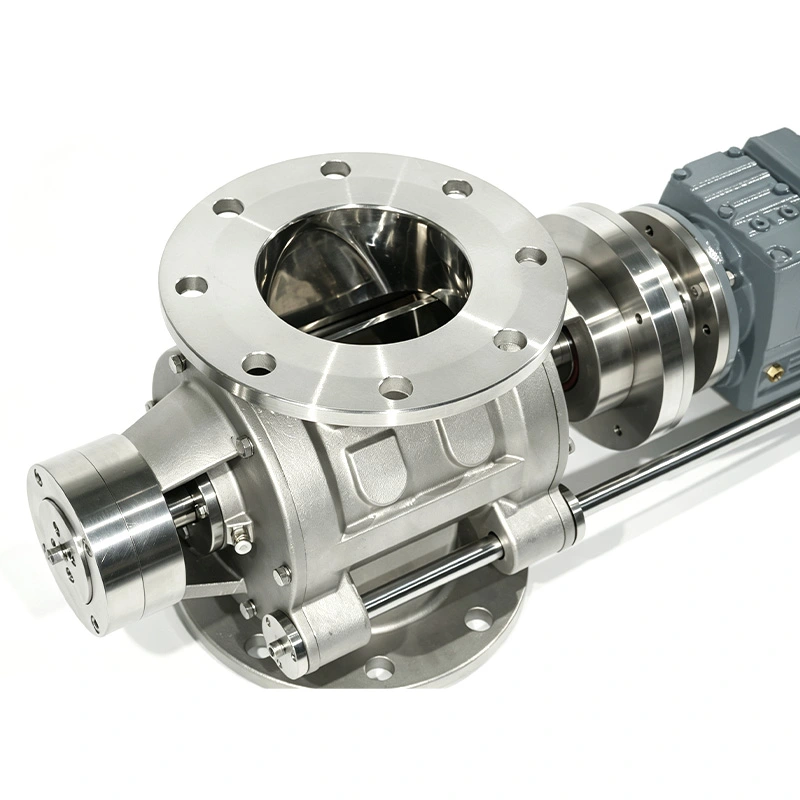

Sanitary Quick-Clean roterande luftlåsventil är designad för snabb demontering och rengöring utan komplicerade verktyg. Snabböppnande demonterings- eller snabblåsningsmekanismer ger direkt åtkomst till rotorn och interna komponenter, hjälper operatörer att slutföra inspektion och rengöring med mindre stilleståndstid.
Ett dedikerat positioneringssystem hjälper rotorn och ändplattorna att återgå till rätt läge under återmontering. Detta minskar justeringsarbetet efter rengöring och hjälper till att upprätthålla konsekvent driftprestanda.

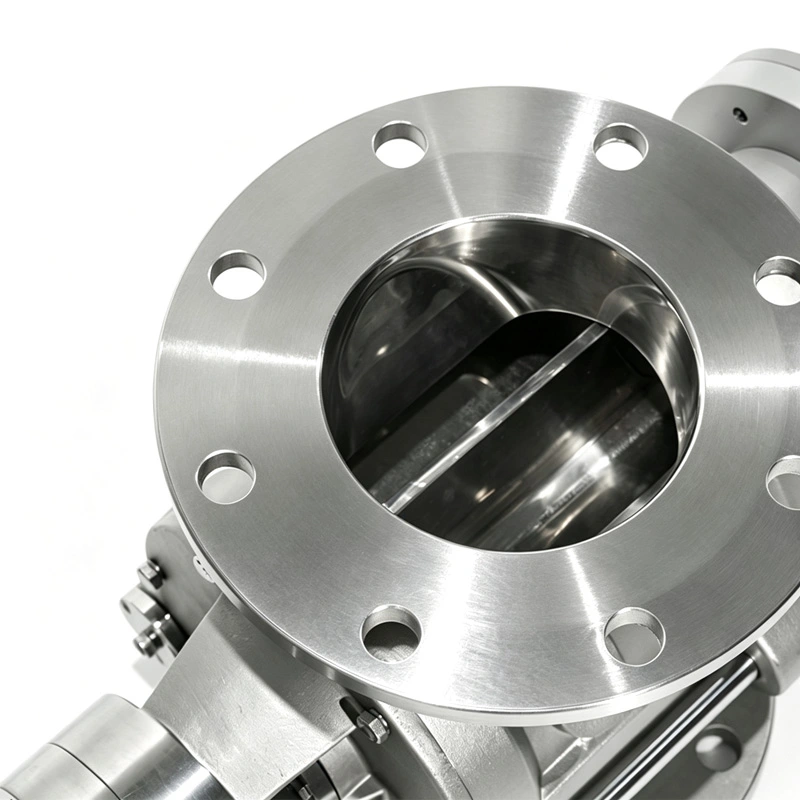

Produktkontaktytor finns tillgängliga med en polerad finish på Ra < 0,4 μm, vilket hjälper till att minska materialretention och förenkla rengöringen. Mediakontaktkomponenter kan tillverkas av SS304 eller SS316L, beroende på vad som krävs nivå av korrosionsbeständighet och processförhållanden.
Flervingsrotorn ger kontinuerlig och kontrollerad materialutmatning samtidigt som tryckseparationen bibehålls mellan uppströms och nedströms utrustning. Detta gör ventilen lämplig för både övertryck och vakuum pneumatiska transportsystem.
Den roterande transporten överför försiktigt pulver och granulat genom rotorfickorna. Jämfört med fler aggressiva transportmetoder, detta hjälper till att minska partikelskador och bibehålla mer konsistent material egenskaper under kontinuerlig utfodring.
Material kommer in i den roterande ventilen genom inloppet och fyller fickorna mellan rotorbladen. När rotorn svänger, materialet förs mot utloppet och släpps ut med en kontrollerad hastighet.
Samtidigt ger rotorn en luftslussfunktion mellan materialinlopp och transportsystem. Detta hjälper upprätthålla den tryckskillnad som krävs för pneumatisk transport samtidigt som en kontinuerlig tillförsel av material tillhandahålls.
Samma funktionsprincip kan användas under silos, magasin, lagerbehållare och annan materialhanteringsutrustning där kontrollerat utsläpp och tillförlitligt flöde krävs.
Rotorn och de interna komponenterna kan tas bort utan konventionella verktyg, vilket gör det möjligt för förare att komma åt produktkontaktytor direkt för rengöring och inspektion.
Efter rengöring hjälper positioneringssystemet till med exakt inriktning av rotor och ändplatta. Detta hjälper till att minska återmonteringstid och minimerar risken för felaktig placering.
Kombinationen av snabb demontering, enkel rengöring och förenklad återmontering gör att underhållsteam kan lämna tillbaka ventilen för att serva snabbare, vilket är särskilt viktigt för produktionslinjer som kräver frekvent sanering.
Lämplig för allmänna pulver och granulat som kräver pålitlig matning och utmatning.
Ger ytterligare justeringsmöjligheter för applikationer med olika materialflödesegenskaper och kapacitet krav.
Designad för applikationer där smidigare materialhantering och förbättrade fickfyllningsegenskaper krävs.
Lämplig för fina pulver och applikationer där reducerad materialretention eller kontrollerad fickvolym är viktigt.
Rotorkonfigurationer kan väljas efter materialegenskaper, erforderlig genomströmning och processförhållanden.
AVM tillhandahåller olika material- och tätningskonfigurationer för att matcha sanitära bearbetningskrav.
Produktkontaktkroppen kan tillverkas av SS316L eller SS304, medan icke-produktkontaktkomponenter kan använda SS304. Valfria rotorfoder inkluderar nylon, keramik och PTFE.
Tillgängliga tätningsmaterial inkluderar Viton (FKM), EPDM, PTFE och silikon. FDA-kompatibla tätningsalternativ finns tillgängliga för tillämpliga livsmedels- och läkemedelstillämpningar.
Ventilen kan installeras under silos och magasin för kontrollerad matning av stärkelse, mjölkpulver, kaffepulver, socker och andra livsmedelsingredienser. Dess sanitära konstruktion och snabbrengörande design hjälper till att stödja frekvent rengöring krav.
AVM Sanitary Quick-Clean Rotary Airlock Valve kan användas för att överföra API:er, hjälpämnen och pulver i läkemedelsproduktion. De polerade produktkontaktytorna och verktygsfria rengöringsdesignen hjälper till att reducera material kvarhållnings- och korskontamineringsrisker.
Ventilen ger kontrollerad matning för pigment, tillsatser, katalysatorer och specialpulver där de är stabila tömning, produktrenhet och tillförlitlig tätning är viktiga.
Vridventilen fungerar som ett luftsluss i både övertrycks- och vakuumtransportsystem. Det ger kontinuerliga materialmatning samtidigt som den hjälper till att upprätthålla den tryckskillnad som krävs för stabil pneumatisk transport.
Ventilen är installerad under silos, trattar eller förvaringskärl och ger konsekvent utsläpp av pulver och granulerat material för blandnings-, blandnings- och förpackningsprocesser, vilket hjälper till att förbättra batch-repeterbarheten.
Sanitary Quick-Clean roterande luftlåsventil kan användas för hantering av grafitpulver, ledande tillsatser, katodmaterial, anodmaterial och andra fina batterimaterial. SS-konstruktion, kontrollerat utsläpp och tätningsprestanda hjälper till att stödja ren och stabil materialöverföring.
| Specifikation | Detaljer |
| Storlek | 6"–100" / DN150–DN300 |
| Arbetstryck | -0,1 MPa till +0,15 MPa |
| Maximalt tryck | Upp till 1,5 bar |
| Rotorvinge | 6–12 blad |
| Rotortyper | Rak, justerbar, spiralformad/radiusficka, reducerad volym/grund ficka |
| Rotorfoder | Nylon, Keramik, PTFE |
| Driftstemperatur | -20°C till +150°C, beroende på tätningsmaterial |

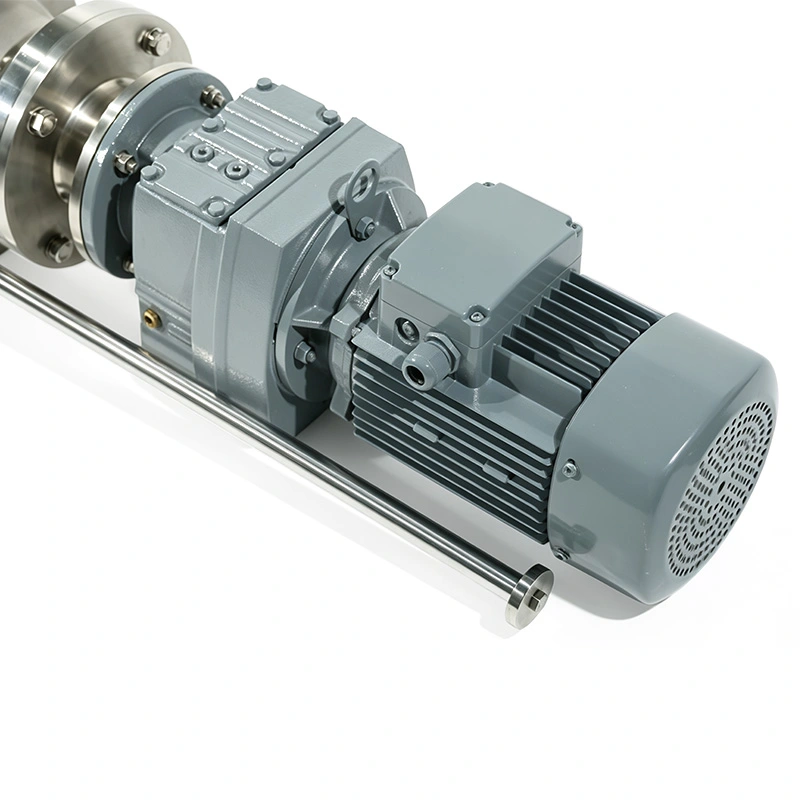

| Aktivering | Standard växelmotor / explosionssäker motor |
| Produkt-kontaktmaterial | SS316L / SS304 |
| Icke-produktkontaktmaterial | SS304 |
| Standard tätning | Ej tät avstängning |
| Tätningsalternativ | FKM, EPDM, PTFE, silikon |
| Produktkontakt Finish | Ra < 0,4 μm |
| Förbindelse | Fläns |
| Anslutningsstandarder | ANSI Class 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Viktigt övervägande | AVM Sanitary Quick-Clean Rotary Airlock | Standard roterande luftlås |
| Rengöring | Snabb demontering utan verktyg | Kräver vanligtvis mer demonteringsarbete |
| Produktkontakt | Polerade sanitära ytor | Beror på design |
| Tillgång till rotor | Snabb borttagning | Generellt fler underhållssteg |
| Återmontering | Positioneringssystem hjälper till med uppriktningen | Manuell justering kan krävas |
| Material | SS304 / SS316L alternativ | Materialalternativen varierar |
| Sälar | FDA-kompatibla alternativ tillgängliga | Beror på konfiguration |
| Ansökan | Livsmedel, läkemedel, mejeri, bioteknik, finkemikalier | Allmän bulkmaterialhantering |
En läkemedelsbearbetande kund behövde ett roterande luftlås som kunde öppnas ofta för rengöring utan långa underhållsprocedurer. Kunden valde AVM quick-clean design eftersom rotorn kunde tas bort utan konventionella verktyg. Efter rengöring hjälpte positioneringssystemet till att förenkla rotorns omjustering och minska återmonteringsarbete.
En livsmedelsbearbetningskund använde den roterande ventilen under en pulvermagasin för kontinuerlig ingrediensmatning. Kunden fokuserade på hygieniska ytor och stabil utsläpp. Ra < 0,4 μm produktkontaktfinish och polerad rostfri konstruktion hjälpte till att möta kundens rengöringskrav samtidigt som den bibehöll konsekventa materialflöde.
En kund integrerade det roterande luftlåset i en pneumatisk transportlinje där stabil matning och tryckisolering var viktiga. Ventilen gav kontinuerlig materialutsläpp samtidigt som den erforderliga tryckskillnaden bibehölls mellan tratten och transportrörledningen, vilket hjälper kunden att uppnå stabilare transportprestanda.
AVM har flera internationella certifieringar och efterlevnadskvalifikationer, inklusive 3-A Sanitary Standards, ISO 9001, CE och FDA efterlevnad. Dessa certifieringar stödjer AVM:s engagemang för hygienisk design, jämn kvalitet kontroll och tillförlitlig tillverkning för livsmedel, läkemedel, mejeri, bioteknik och annan sanitetsbearbetning applikationer.
Sanitary Quick-Clean roterande luftlåsventil är utformad för att stödja GMP-kompatibla tillverkningsmiljöer, med polerade produktkontaktytor, sanitär konstruktion i rostfritt stål och FDA-kompatibla tätningsalternativ tillgängliga för tillämpliga applikationer.
För kunder som köper sanitära luftslussventiler tillhandahåller AVM certifiering och materialdokumentation enligt projektets krav, vilket hjälper till att stödja kvalitetsrevisioner, utrustningsvalidering och hygienisk process efterlevnad.
Den är lämplig för mat och dryck, läkemedel, mejeri, bioteknik, finkemikalier och litiumbatterier applikationer, såväl som pneumatiska transport- och bulkmaterialhanteringssystem.
Ja. AVM tillhandahåller olika rotorkonfigurationer, inklusive rak skovel, justerbar skovel, spiralformad/radieficka och design med reducerad volym/grunda fickor. Urvalet kan baseras på materialegenskaper, erforderlig kapacitet och utfodringsförhållanden.
Produktkontaktkomponenter finns i SS304 och SS316L. Olika rotorfoderalternativ, inklusive nylon, Keramik och PTFE är också tillgängliga för specifika materialhanteringskrav.
Tillgängliga alternativ inkluderar FKM (Viton), EPDM, PTFE och silikon. FDA-kompatibla tätningsmaterial kan väljas för tillämpliga sanitära bearbetningsapplikationer.
Ja. Den snabbrengörande designen gör att rotorn och interna komponenter kan tas bort snabbt utan konventionella verktyg. Detta ger enklare åtkomst för rengöring, inspektion och underhåll.
Ja. Det roterande luftlåset kan användas i både övertrycks- och vakuumpneumatiska transportsystem, vilket ger kontinuerlig materialmatning samtidigt som det hjälper till att upprätthålla tryckisoleringen.
Ventilen är lämplig för pulver, granulat, flingor och andra fasta ämnen, inklusive stärkelse, mjölkpulver, kaffe pulver, socker, läkemedelspulver, pigment, tillsatser, grafit och batterimaterial.
Standarddriftstemperaturområdet är -20°C till +150°C, beroende på valt tätningsmaterial och faktiska processförhållanden.
