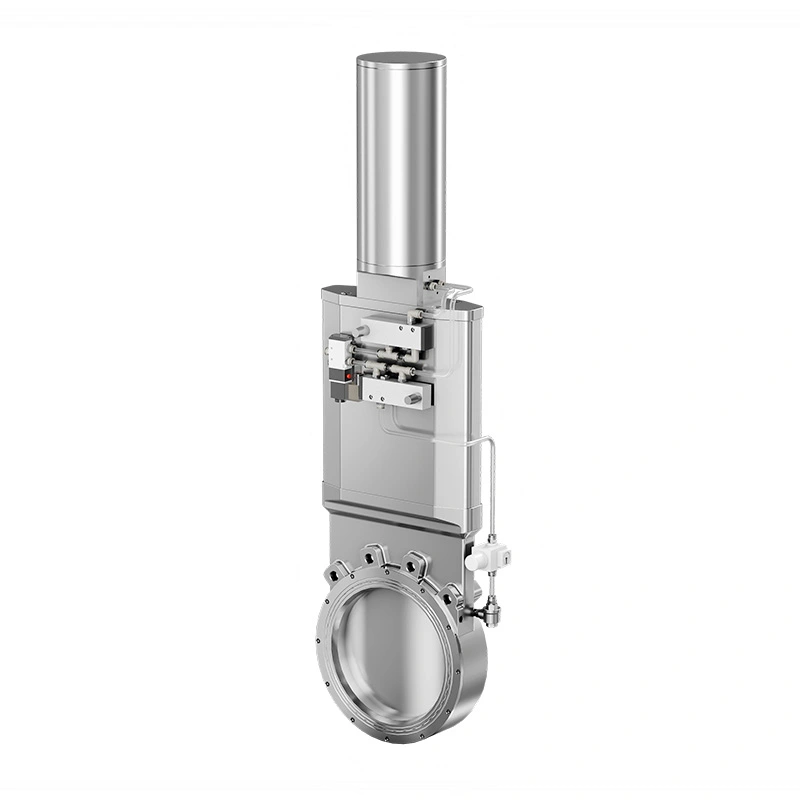

AVM sanitära uppblåsbara knivportventil för pulver- och bulkmaterialhantering är utvecklad för pulver- och bulk-fasta processer där material byggs upp, tätningstillförlitlighet och hygienisk drift måste övervägas tillsammans. Den linjära grinden kan passera ackumulerat pulver eller fibermaterial under stängning, medan det uppblåsbara tätningselementet förblir indraget under grindrörelse för att minska friktion och slitage.
Efter att porten når det stängda läget trycksätts tätningselementet för att bilda en tät barriär runt porten. Denna struktur är lämplig för farmaceutiska pulver, livsmedelsingredienser, finkemikalier, batterimaterial och annat fasta ämnen som kräver kontrollerad isolering och minskat dammläckage.
AVM levererar sanitära ventilkonfigurationer med SS316L produktkontaktmaterial, FDA-kompatibla tätningsalternativ och anslutningsstandarder för olika processlayouter. Ventilen kan även konfigureras efter materialet applikationens egenskaper, driftstemperatur, tryck och rengöringskrav.
Till skillnad från en fjärilsskiva som roterar över materialbanan, rör sig grinden linjärt genom produktströmmen. Den vässade nedre kanten kan passera genom pulver, agglomerat, fibrer och andra bulkmaterial som kan samlas ovanför ventilen.
När den är helt öppen dras porten tillbaka från huvudflödespassagen. Detta skapar en relativt fri öppning för tyngdkraftsutsläpp och pulvertransport, hjälper till att begränsa ytterligare motstånd under materialöverföring.
Porten stängs oberoende av tätningsverkan. Materialisolering slutförs först, varefter gummibåten tätningen aktiveras runt porten. Denna sekvens skiljer den mekaniska rörelsen av grinden från tätningen process.
Innan porten rör sig släpps tryckluft ut från det uppblåsbara tätningselementet. Tätningen dras bort från grindens yta, vilket minskar direktkontakt under öppning och stängning.
När porten når sitt stängda läge införs tryckluft i tätningskammaren. Tätningen expanderar runt porten för att skapa den nödvändiga isoleringsbarriären.
Eftersom tätningselementet inte förblir kontinuerligt hoptryckt mot den rörliga grinden, friktion under grinden resandet minskar. Detta kan bidra till att begränsa nötning orsakad av upprepad drift och pulverpartiklar.
Produktkontaktkomponenter finns i SS316L rostfritt stål, med SS304 tillgängligt för utvalda beröringsfria komponenter. Materialkonfigurationen är lämplig för hygieniska pulverbearbetningsmiljöer.
Den inre strukturen är utformad för att minska onödig materialretention runt flödespassagen och tätningsområdet. Detta hjälper till att förenkla rutinmässig rengöring och inspektion, särskilt när ventilen används mellan produktionssatser.
FKM är tillgängligt som standardtätningsmaterial, med FDA 21 CFR 177.2600-kompatibla alternativ. Silikon och EPDM Tätningar kan också väljas efter produktegenskaper, temperatur och rengöringsförhållanden.
Ventilen kan övervägas för friflytande pulver såväl som material som tenderar att agglomerera, överbrygga eller ackumuleras nära en isoleringspunkt. Appliceringslämplighet bör bekräftas enligt partikelstorlek, fukt, skrymdensitet, nötningsförmåga och flödesbeteende.
Standard arbetstrycksintervall är -0,1 MPa till +0,5 MPa. Ventilen kan därför användas i valt vakuum, tyngdkraftsurladdning och lågtryckspulveröverföringssystem när hela processkonfigurationen är lämplig.
Standarddriftstemperaturområdet är -20°C till +150°C. Val av tätning bör matchas med den faktiska processen temperatur och rengöringsförhållanden för att bibehålla tillförlitlig drift.
Den sanitära uppblåsbara knivslussventilen för pulver- och bulkmaterialhantering kan installeras vid pulverutlopp, trattanslutningar, lagringskärlutlopp, transportledningar, utfodringsutrustning och mellanliggande överföringspunkter. Det är särskilt användbart där isoleringspunkten kan uppleva materialansamling och där konventionella glidtätningar kan utsättas för överdriven nötning.
I farmaceutiska system inkluderar typiska användningsområden API och utsläpp av hjälpämnen, överföring av innesluten pulver, tablett och kapseltillverkning och mellanliggande materialisolering. Livsmedelstillämpningar kan innefatta mjöl, stärkelse, socker, kryddor och mejeripulver. Batterier och kemiska processer kan använda ventilen för vald katod, anod, hantering av pigment, tillsatser och finpulver.
| Parameter | Specifikation |
| Typ av ventil | Sanitär uppblåsbar knivportventil |
| Ventilstorlek | 4"–10" (DN100–DN250) |
| Arbetstryck | -0,1 MPa till +0,5 MPa |
| Lufttillförseltryck | 0,6 MPa |
| Arbetstemperatur | -20°C till +150°C |
| Produktkontaktmaterial | SS316L / SS304 |
| Icke-kontaktmaterial | SS304 |
| Standard tätning | FKM, FDA 21 CFR 177.2600 Överensstämmer |
| Valfria tätningar | Silikon, EPDM |
| Drift | Manuell |
| Anslutningstyp | Rån |
| Anslutningsstandarder | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Innan du väljer, utvärdera om materialet är fritt flytande, sammanhängande, fibröst, nötande eller benäget att agglomeration. Knivseggsgrinden är särskilt relevant där materialuppbyggnad kan störa konventionella isoleringsventiler.
Tätningen bör väljas efter produktsammansättning, rengöringsmedel, driftstemperatur och erforderlig hygiennivå. FKM-, silikon- och EPDM-konfigurationer finns tillgängliga för olika processförhållanden.
Den wafer-liknande kroppen kan matchas med tillämpliga rörkonfigurationer med hjälp av HG20592, DIN PN10, 3A, GB PN10 eller JIS 10K standarder. Den slutliga anslutningen bör bekräftas mot den befintliga rörledningen och utrustningsgränssnittet.
Rutinunderhåll bör fokusera på grindens yta, den uppblåsbara tätningen, luftkretsen och produktkontaktområden. Operatörer bör inspektera tätningen för deformation, sprickor eller förlust av elasticitet och kontrollera om grinden rör sig smidigt genom hela sitt slag.
Efter bearbetning av klibbiga, slipande eller fina pulver bör rengöringsfrekvensen bestämmas efter material egenskaper och produktionskrav. Om onormalt tätningstryck, luftläckage eller ökat portmotstånd observeras, bör tätningselementet och den pneumatiska kretsen inspekteras innan fortsatt drift.
En läkemedelstillverkare krävde en isoleringsventil under en pulverutmatningspunkt där material kunde ackumuleras under produktionen. Kunden var orolig över att konventionella tätningskomponenter utsätts för upprepad kontakt med den rörliga grinden.
AVM Sanitary Inflatable Knife Gate Valve konfigurerades för applikationen. Tätningen drogs in före porten rörelse, medan kniveggen passerade genom ansamlat pulver under stängning. Kunden rapporterade smidigare drift och mer stabil isolering under upprepade urladdningscykler.
En processor för batterimaterial krävde isolering av en pulvertransportlinje samtidigt som materialläckaget begränsas runt tätningsområde. Den uppblåsbara tätningskonfigurationen valdes eftersom tätningselementet förblev separerat från grinden under rörelse.
Efter installationen fokuserade kunden på den fria flödesvägen vid normal överföring och den stabila tätningen prestanda efter upprepade öppnings- och stängningsoperationer.
AVM sanitär uppblåsbar knivportventil för pulver- och bulkmaterialhantering kan konfigureras för hygieniska bearbetningskrav med hjälp av SS316L produktkontakt material och FDA-kompatibla tätningsmaterial. Produktsortimentet stöds av ISO 9001 och CE-certifiering, med FDA-kompatibla materialalternativ tillgängliga för tillämpliga läkemedels- och livsmedelstillämpningar.
Materialcertifikat, plomberingsdokumentation och teknisk information kan tillhandahållas enligt projekt krav för att stödja utrustningsval, kvalitetsgranskning och valideringsaktiviteter.
Den är lämplig för pulver, granulat, agglomererade material, fibrer och utvalda fasta ämnen. Slutligt urval bör ta hänsyn till partikelegenskaper, fukt, nötningsförmåga och flödesbeteende.
Tätningselementet dras in innan porten rör sig och blåses upp efter att porten når stängt läge. Detta minskar friktionen under grindens rörelse och ger isolering efter stängning.
Ja. Den linjära knivporten är utformad för att passera genom ackumulerade pulver och vissa agglomererade eller fibrösa material under stängning.
Ja. SS316L produktkontaktkonstruktion, sanitära ytor och FDA-kompatibla tätningsalternativ gör den lämplig för tillämpliga system för bearbetning av farmaceutiska pulver.
FKM är standardalternativet, med FDA 21 CFR 177.2600-kompatibla kvaliteter tillgängliga. Silikon och EPDM kan också vara väljs enligt processkrav.
Standardarbetstrycket är -0,1 MPa till +0,5 MPa, med ett driftstemperaturområde på -20°C till +150°C. Faktiska gränser beror på valt tätningsmaterial och processförhållanden.
